产品说明
产品特点

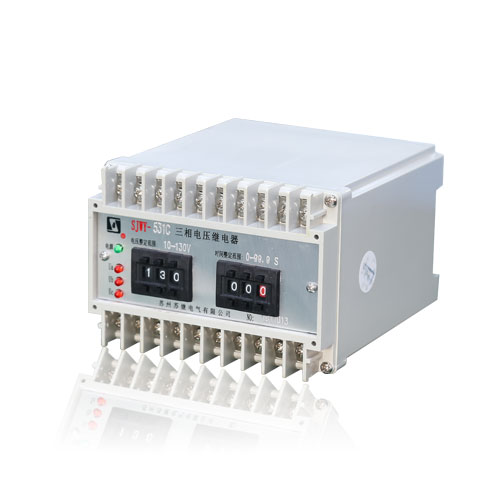

SJWY-□53□□微机交流三相电压继电器，可用于电力系统的保护线路中，继电器具有电压、时间继电器的组合功能，作为过电压或低电压闭锁的动作元件，可具有延时功能。通信功能可选。
特点
1.采用拨码开关设定
2.整定范围
A：10-242V
B：50-450V
C：10-130V 极差：1V
3.延时时间：0-99.9S
4.辅助电源：100-370VDC/85-260VAC 交直流通用
5.RS485(可选)
应用及安装
技术参数
延时时间：0-99.9S
| 名称 | 型号 | 额定电压(V) | 长期工作电压(V) | 整定范围(V) | 返回系数 | 辅助电源 |
| 三相过电压 继电器 | SJWY-□532A | 200V | 242 | 10-242 | 0.82-0.97 | 85-260VAC 100-370VDC |
| SJWY-□532B | 400V | 450 | 50-450 | |||
| SJWY-□532C | 100V | 130 | 10-130 | |||
| 三相欠电压 继电器 | SJWY-□531A | 200V | 242 | 10-242 | 1.05-1.1 | |
| SJWY-□531B | 400V | 450 | 50-450 | |||
| SJWY-□531C | 100V | 120 | 10-130 |
动作特性：
瞬时动作
SJWY-532A/B/C过电压继电器，当任何一路（或二路、或三路）输入电压高于拨盘整定值，三个输出中间继电器动作。
SJWY-F532A/B/C过电压继电器，当任何一路输入电压高于拨盘整定值，仅对应中间继电器动作。
SJWY-FT532A/B/C过电压继电器，当每路输入电压均高于拨盘整定值，三个输出继电器动作。
SJWY-531A/B/C欠电压继电器，当任何一路（或二路、或三路）输入电压低于拨盘整定值，三个输出中间继电器动作。
SJWY-F531A/B/C 欠电压继电器，当任何一路输入电压低于拨盘整定值，仅对应中间继电器动作。
SJWY-FT532A/B/C欠电压继电器，当每路输入电压均低于拨盘整定值，三个输出继电器动作。
延时动作
类似于上述瞬时动作特性，区别在于达到动作条件时输出中间继电器不是立即动作，经过第二组拨码开关设定的延时时间后才动作，若在此延时时间内动作条件消失，则不再动作。
整定值误差：不大于2%，同一继电器在同一整定电压下，动作一致性不大于1%。

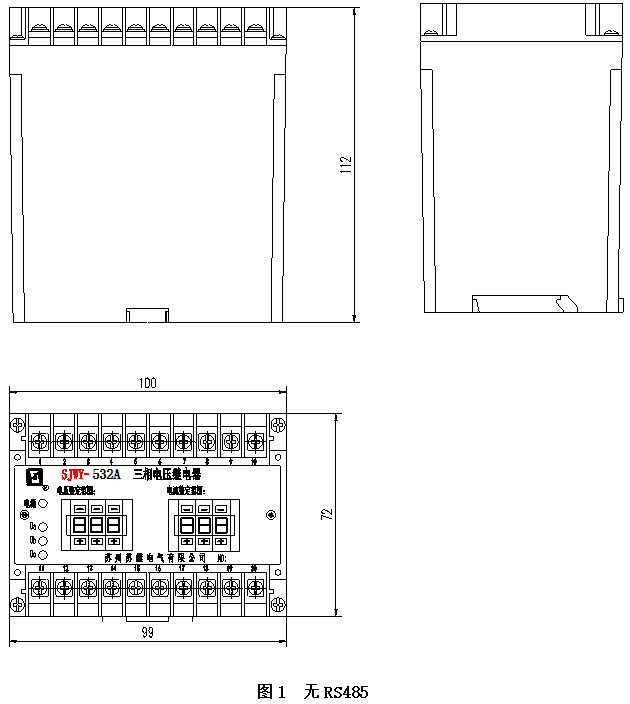

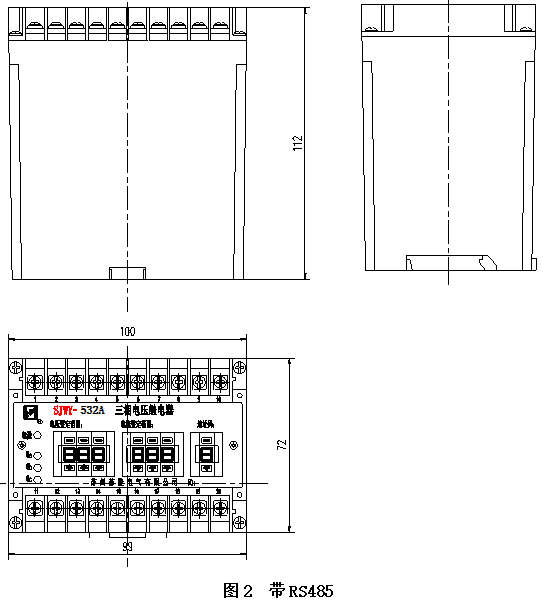

外形尺寸
