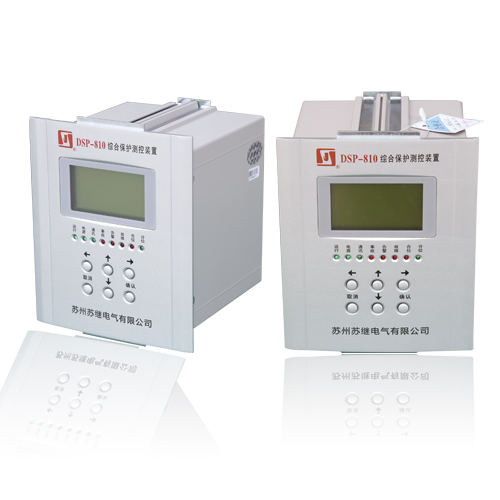

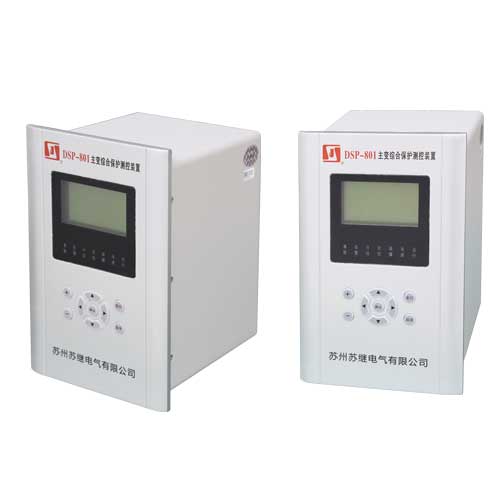

DSP810系列微机保护测控装置

DSP810系列微机保护测控装置是由高集成度、总线不出芯片单片机、高精度电流电压互感器、高绝缘强度出口中间继电器、高可靠开关电源模块等部件组成。

型号 :DSP810系列微机保护测控装置
品牌 : 苏继电气
产品说明
1、可以满足库存配制有二十几种保护,满足用户对不同电气设备或线路保护要求。
2、用于可根椐实际运行的需要配制相应保护,真正实现用户“量身定制”。
3、自定义保护功能,可实现标准保护库中未提供的特殊保护,最大限度满足用户要求。
4、各种保护功能相对独立,保护定值、实现、闭锁条件和保护投退可独立整定和配制。
5、保护功能实现不依赖于通讯网络,满足电力系统保护的可靠性。

一、装置面板指示灯说明:
此类型的面板指示灯共有八个,从左往右依次排列顺序如下(特殊型号除外):
  运行:绿灯,表示装置的 CPU 运行状态,正常运行时不停的闪烁。
  电源:绿灯,表示装置电源输出是否正常,正常运行时常亮。
  通讯:绿灯,装置处于通讯状态时,指示灯点亮且不停的闪烁。
  事故:红灯,表示装置有无跳闸事件发生,正常运行时不亮,出现跳闸事故时点亮。
  告警:红灯,表示装置有无告警事件发生,正常运行时不亮,出现告警状态时点亮。
  故障:红灯,表示装置 CPU 自检的状况,正常运行时不亮,自检出现故障时点亮。
  合位:红灯,表示装置所控制的断路器在合闸位置,在合闸位置时点亮。
  分位:绿灯,表示装置所控制的断路器在分闸位置,在分闸位置时点亮。
二、装置的操作说明:
1 、按键使用说明
↑ :是液晶上光标的向上移动键,按此键光标将从下往上移动;同时,此按键也作为数
字的增加键,按一次,数字加一;
↓ :是液晶上光标的向下移动键,按此键光标将从上往下移动;同时,此按键也作为数
字的减少键,按一次,数字减一;
← :是液晶上光标的向左移动键,按此键光标将从右往左移动;同时,此按键也作为保
护投退的左移键,按一次,保护投退值向左移动一次;
→ :是液晶上光标的向右移动键,按此键光标将从左往右移动;同时,此按键也作为保
护投退的右移键,按一次,保护投退值向右移动一次;
确定:执行命令后,按此键,则进行下一步操作;
取消:按此键,则返回到上一级菜单。
2 、装置菜单使用说明:
01.信号复归  复归装置发出的信号
02.保护投退  保护功能投退选择
03.保护定值  保护功能对应定值设置
04.事件记录  任何操作及事件的存储记录
05.输入输出  开入量和开出量的验证
06.采样数值  对应二次采样数据的显示
07.实时时钟  保护装置的时间设定及事件记录时间的依据
08.出厂设置  保护装置参数的设置
09.设备信息  保护装置的型号,版本号等基本信息
10.退 出        返回到主菜单界面

产品特点
810 综合保护测控装置
液晶显示:UAB UBC UCA IA IC P Q COSΦ f i0 ia ib ic
通道显示:Ia Ic;Uab Ucb i0 ia ib ic
说明: UAB、UBC、UCA:母线线电压一次值;
IA、IC:测量电流一次值;
P 、Q:有功功率、无功功率一次值;
COSΦ、f:功率因数、频率;
i0:零序电流二次值;
ia、ib、ic:保护电流二次值;
Ia、Ic:测量电流二次值;
Uab、Ucb:二次线电压二次值。

主要功能:
(一)保护功能:
01. 速断 (跳闸)
02. 限时速断 (跳闸)
03. 过电流 (跳闸)
04. 过流反时限 (一般/非常/极端)
05. 过负荷 (告警/跳闸)
06. 零序过流 I 段 (跳闸)
07. 零序过流Ⅱ段 (跳闸)
08. 零序过流Ⅲ段 (跳闸)
09. 零流Ⅲ段反时限 (一般/非常/极端)
10. 零序过流 (告警/跳闸)
11.过电压  (跳闸)
12.低电压  (跳闸)
13.低频减载 (跳闸)
14. 三相一次重合闸  (不检)
15. 系统失电 (跳闸)
16. PT 断线 (告警)
17. PT 失压 (告警)
18. 主变开门 (告警/跳闸)
19. 负控跳闸 (跳闸)
20. 重瓦斯  (跳闸)
21. 轻瓦斯  (告警)
22. 温度过高 (跳闸)
23. 温度升高 (告警)
24. 控制回路断线 (告警)
说明:在条件之内,保护功能可以增加,来满足现场需要。
(二)远动功能:
01. 测量电流:IA、IC(一次值),Ia、Ic(二次值);
02. 保护电流:ia、ib、ic(二次值);
03. 母线电压:UAB、UBC、UCA(一次值),Uab、Ucb(二次值);
04. 零序电流:i0(二次值);
05. 频率:f;
06. 功率:P、Q(一次值);
07. 功率因数:cosФ;
(三) 控制功能:
01. 断路器开关的就地分闸、合闸;
02. 断路器开关的遥控分闸、合闸;
(四) 辅助功能:
01. 运行指示:装置运行正常时,“运行”指示灯有规律的闪烁;
02. 电源指示:装置运行正常时,“电源”指示灯常亮;
03. 装置异常:自检出错,闭锁继电器开出;
04.装置告警:电流、电压达到设定的初始值并保持到设定的时间;
05. 装置跳闸:电流、电压达到设定的跳闸值并保持到设定的时间;
06. 分合指示:开关状态的分合位指示;
07. 事件记录:可以记录 32 条保护事件,32 条遥信事件,8 条自检事件;
08. 在线修改:“保护投退”及“保护定值”修改可以通过计算机通讯后直接修改保存;
09. 在线打印:通过计算机通讯后可以直接打印保护菜单中的任何界面;
10. 通讯功能:具有 485 通讯方式。

保护动作原理
流 速断、限时速断、过电流及过流反时限、过负荷、零序过流 I  段、零序过流Ⅱ段、零序过流Ⅲ段及零流Ⅲ段反时限、零序过流、过电压、低电压、系统失电、PT  断线、PT  失压、控制回路断线原理同 9511  线路保护测控装置
电动机启动
1)RLP01 电动机启动-“投”;
2)保护电流 ia、(ib)、ic 任何一相≧ 电动机启动电流(0.2* Ie );
3)加入电流时间≧电动机启动时间 Tqd;
满足以上条件,电动机启动完成,开放 限时速断、过电流、过流反时限、过负荷保护功能,否则闭锁以上保护功能。若电动机启动-“退”,不进行电机启动判断,限时速断、过电流、过流反时限、过负荷限时速断、过电流、过流反时限、过负荷保护功能不受电动机启动时间的限制。
非电量保护门
(包括主变开门 C6 、重瓦斯 C7 、轻瓦斯 C8 、温度过高 C10 、温度升高 C11 )
重瓦斯
1 ) RLP20 重瓦斯-“投”;
2)C7 开入量采集到信号;
3)保护立即出口 B12/B13,同时驱动事故信号继电器 B14/B15(直到手动复归,继电器
才返回),面板事故灯亮。
注:轻瓦斯、温度升高只是告警,温度过高跳闸,主变开门可选择告警或跳闸。

应用及安装

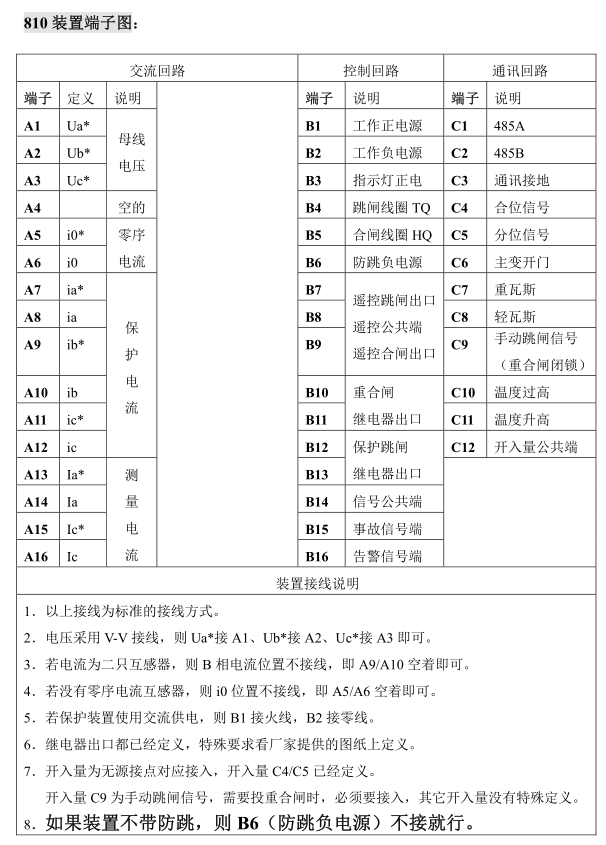

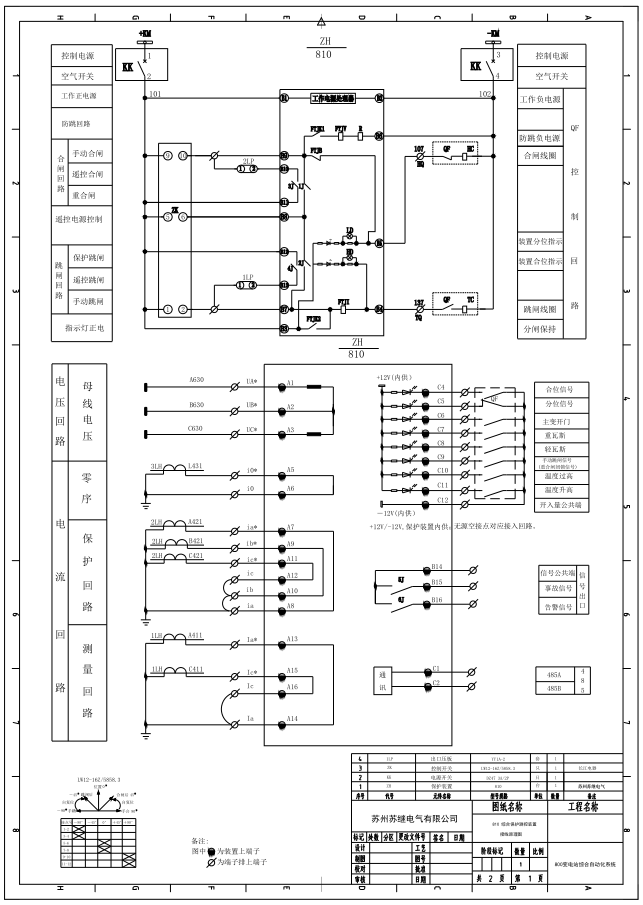

DSP810系列微机保护测控装置端子图 DSP810系列微机保护测控装置原理
技术参数

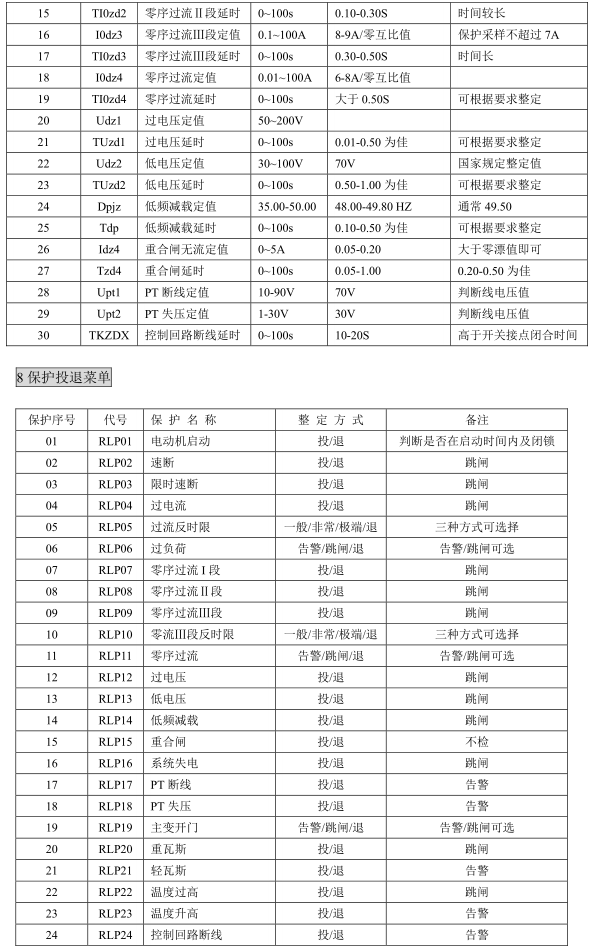

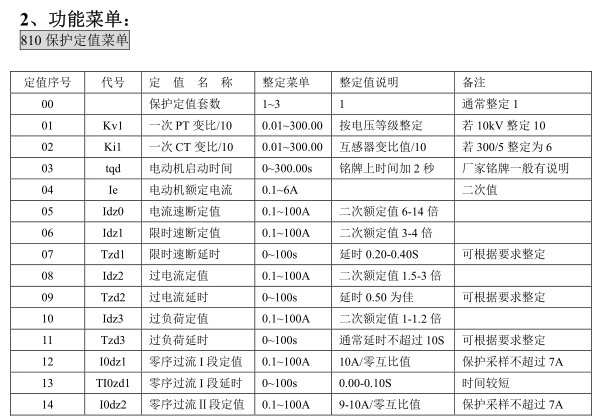

DSP810系列微机保护测控装置参数 DSP810系列微机保护测控装置参数

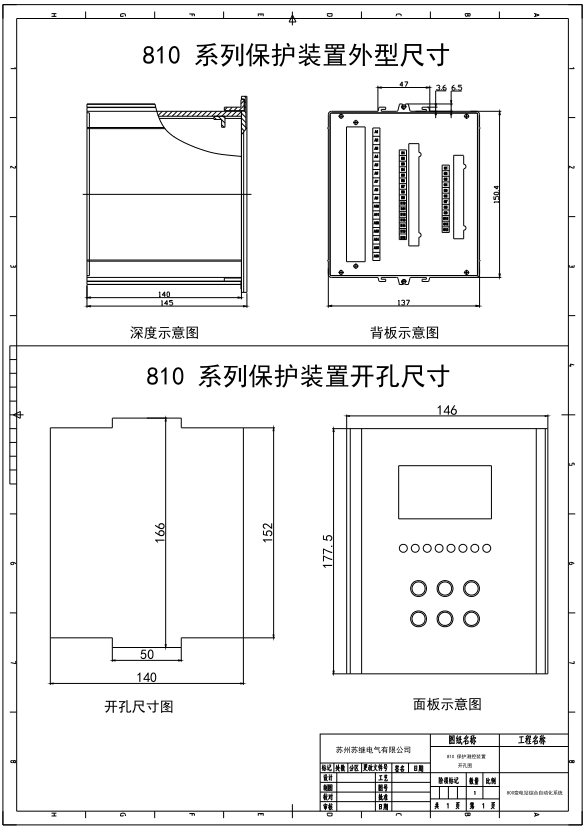

外形尺寸
DSP810系列微机保护测控装置
