产品说明
产品特点

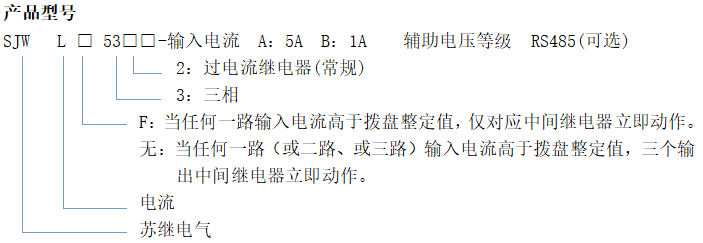

SJWL-□53□□微机交流三相电流继电器，可用于电力系统的保护线路中，继电器具有电流、时间继电器的组合功能，作为电流闭锁的动作元件，可具有延时功能。通信功能可选。

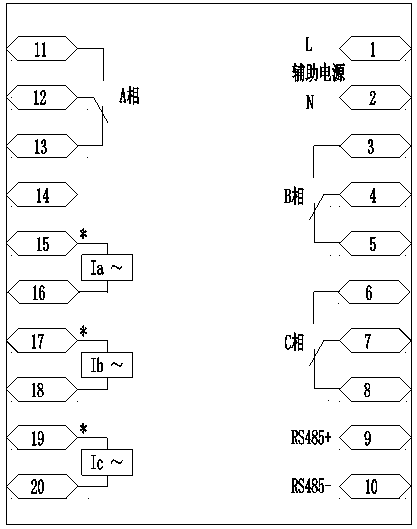

应用及安装
技术参数
特点
1.采用拨码开关设定；
2.整定范围
A: 0.2-6A B: 0.05-1.2A
3.延时时间：0-99.9S
4.辅助电源：100-370VDC/85-260VAC 交直流通用
5.RS485(可选)
主要技术参数
1.技术参数
| 名称 | 型号 | 额定电流(A) | 长期允许电流(A) | 整定范围(A) | 返回系数 | 辅助电源 |
|
三相过电流 继电器 |
SJWL-□532A | 5 | 6 | 0.2-6A | 0.90-0.96 |
85-260VAC 100-370VDC |
| SJWL-□532B | 1 | 4 | 0.05-1.2A |
2.延时时间：0-99.9S
3.动作特性：
a. 瞬时动作
SJWL-532A/B过电流继电器，当任何一路（或二路、或三路）输入电流达到拨盘整定值，三个输出中间继电器动作。
SJWL-F532A/B过电流继电器，当任何一路输入电流达到拨盘整定值，仅对应中间继电器动作。
b.延时动作
类似于上述瞬时动作特性，区别在于达到动作条件时，输出中间继电器不是立即动作，经过第二组拨码开关设定的延时时间后才动作。若在此延时时间内，动作条件消失，则不再动作。
4.整定值误差：不大于2%，同一继电器在同一整定电流下，动作一致性不大于1%。

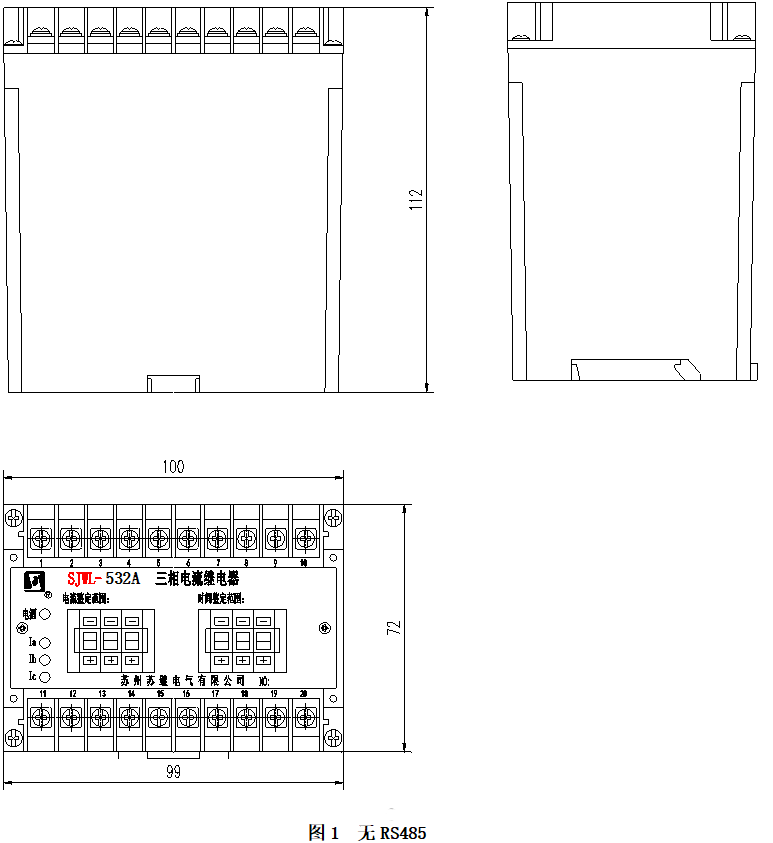

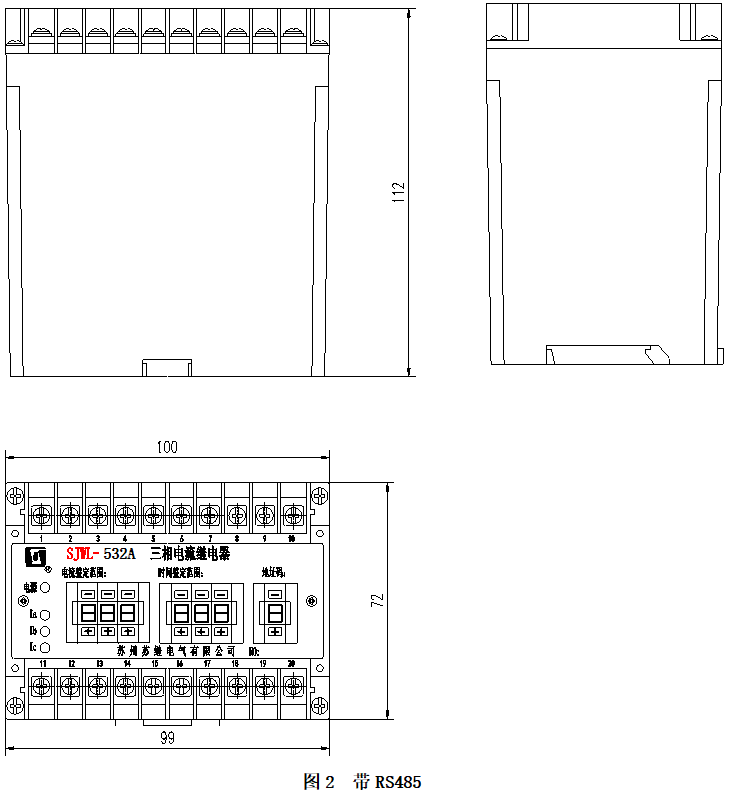

外形尺寸
