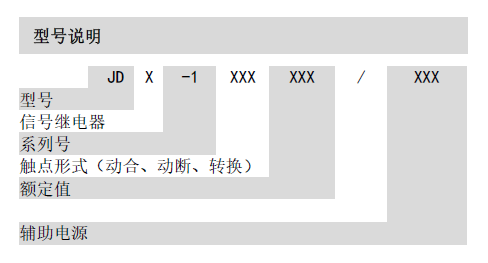

产品说明
产品特点

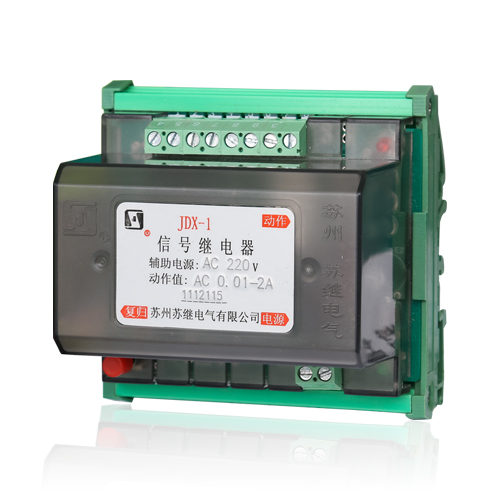

■ JDX-1000 信号继电器主要用于各种保护和自动控制装置中，作为信号指示器（机械保持、电复归）。 ■ 其功能与 DX 电磁式信号继电器完全兼容。 ■ 快速导轨安装结构，适合各种导轨安装。 ■ 螺钉压接式端子。 ■ 外形尺寸：86×85×73
应用及安装
技术参数
注：上述参数为20℃条件下测试
| 电压型DC/AC | 动作值 | 动作时间 | 功率消耗 |
| 12V |
DC≤70% AC≤80% （额定值） |
≤30MS | 动作瞬间≤2W |
| 24V | |||
| 48V | |||
| 110V | |||
| 220V | |||
| 电流型DC/AC |
≤90% （额定值） |
动作瞬间≤3W | |
| 0.02~2A | |||
| 辅助电源电压和复归电压 DC/AC | |||
| 220V、110V、48V |
动作时≤3W 动作后≤1.5W |
||
| 触点形式 | 见端子图 |
| 开断容量 | 250V以下直流有感电路（5±0.75MS） 30W |
| 250V以下交流电路（Cos 0.4±0.1） 250VA | |
| 最大电流 | 2A |
| 电寿命 | 触点电路在上述规定的复核条件下 5000次 |
| 温度范围 | -10~+50℃ | |
| 相对湿度 | 5%~90% RH | |
| 大气压力 | 80~110Kpa | |
| 冲击 | 稳定性 | 98M/S² |
| 强度 | 980M/S² | |
| 振动 | 10HZ~55HZ 1.5mm 双振幅 | |
| 引出端形式 | 螺钉压接式 | |
| 重量 | 145g | |
| 封装形式 | 塑料外壳 | |
| 绝缘电阻 | ≥300MΩ | |
| 介质强度 | 继电器电路与触点间 | 2000V AC 1min |
| 触点组间 | 2000V AC 1min | |
| 断开触点间 | 1000V AC 1min | |
| 热稳定性 | 电压型：1.1倍额定值 | 温升≤65K |
| 电流型：3倍额定值 | ||

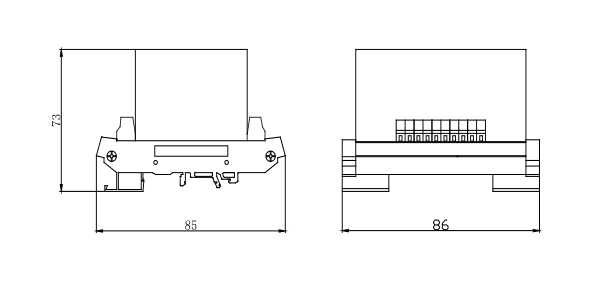

外形尺寸
