产品说明
产品特点

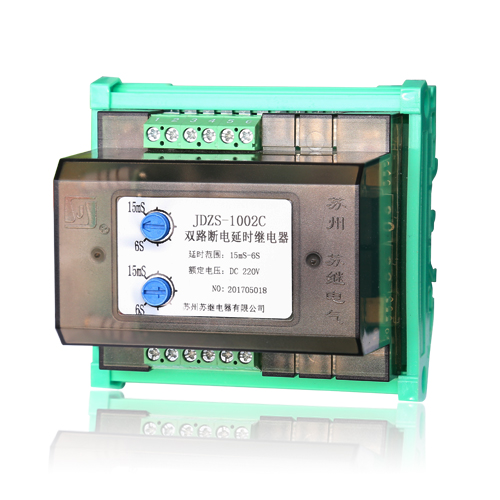

■ JDZS-1000Ｃ可调双路断电延时中间继电器主要用于各种保护和自动控制装置中，增加保护和控制回路的触点数量及触点容量以及时间逻辑功能。
■ 双路独立断电延时中间继电器，能满足两路控制操作回路。
■ 快速导轨安装结构，适合各种导轨安装。
■ 螺钉压接式端子。
■ 外形尺寸：86×85×73
应用及安装
技术参数
注：上述参数为20℃条件下测试
| 电压型 DC/AC | 动作值 | 返回值 | 功率消耗 |
| 110V |
DC≤75% AC≤80% （额定值） |
≥5% （额定值） |
1W/路 |
| 220V |

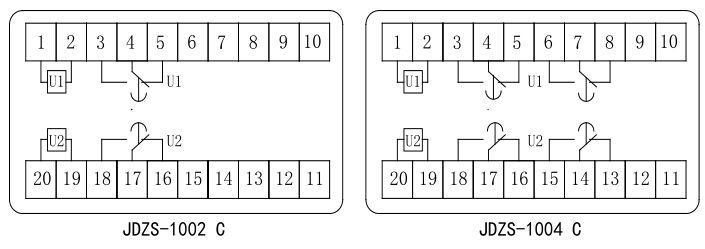

| 触点形式 | 延时触点（见接线图） |
| 开断容量 | 250V以下直流有感电路（5±0.75MS） 50W |
| 250V以下交流电路（Cos 0.4±0.1） 250VA | |
| 最大电流 | 5A |
| 电寿命 | 触点电路在上述规定的复核条件下 10万次 |
| 温度范围 | -10~+50℃ | |
| 相对湿度 | 5%~90% RH | |
| 大气压力 | 80~110Kpa | |
| 冲击 | 稳定性 | 98M/S² |
| 强度 | 980M/S² | |
| 振动 | 10HZ~55HZ 1.5mm 双振幅 | |
| 引出端形式 | 螺钉压接式 | |
| 重量 | 185g | |
| 封装形式 | 塑料外壳 | |
| 绝缘电阻 | ≥300MΩ | |
| 介质强度 | 继电器电路与触点间 | 2000V AC 1min |
| 触点组间 | 2000V AC 1min | |
| 断开触点间 | 1000V AC 1min | |
| 断电延时 | 0.015S~6S | |

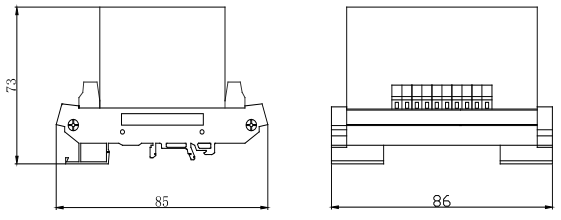

外形尺寸
