产品说明
产品特点

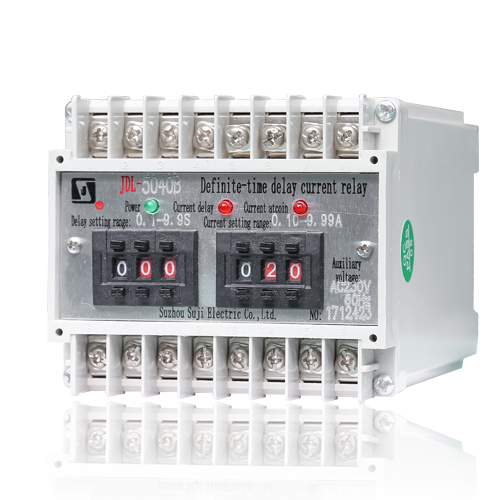

■ JDL-5000 电流继电器，主要用于发电机、变压器、输变电线路中，作为电力系统交流回路过负荷或短路的启动元件，给出报警信号或切除故障；数码整定精度高、范围宽、整定方便、动作速度快、返回系数高、功耗低。
■ 具有电流+时间+信号回路多种组合。
■ 导轨式安装，能满足各类柜体安装要求。
■ 接线方式：螺钉固定端子方式。
应用及安装
技术参数
注：1、上述参数为20℃条件下测试。
2、额定电流10A

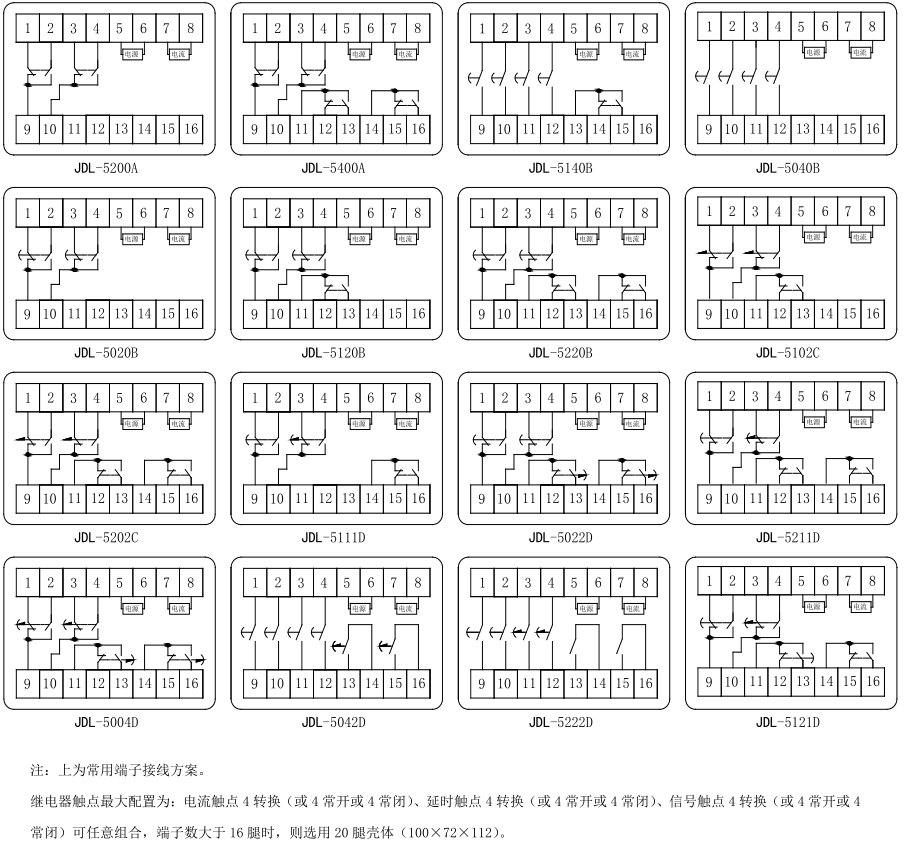

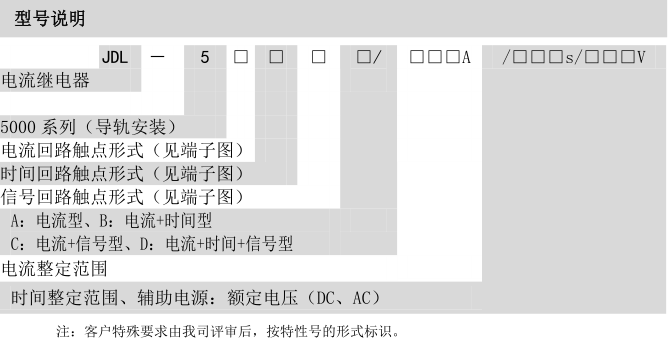

3、代号A为20腿壳体；B为12腿壳体（详情见接线图）
| 辅助电源额定电压DC/AC | 功率消耗 | |
| 电压回路 | 电流回路 | |
| 110V | 1W | 0.025VA |
| 220V | 1.5W | |
| 返回系数≥0.85 | ||
| 型号 | 回路 | 整定范围 | 整定误差 |
| JDL-5000 A | 电流 | 0.03~1.00A | ≤5% |
| 0.10~9.99A | ≤3% | ||
| 1.99~19.9A | |||
| JDL-5000 B | 电流+时间 | 0.03~1.00A | ≤5% |
| 0.10~9.99A | ≤3% | ||
| 1.99~19.9A | |||
| 0.01~0.99S | ≤满刻度值的1.5% | ||
| 0.1~9.9S | |||
| JDL-5000 C | 电流+信号 | 0.03~1.00A | ≤5% |
| 0.10~9.99A | ≤3% | ||
| 1.99~19.9A | |||
| JDL-5000 D | 电流+时间+信号 | 0.03~1.00A | ≤5% |
| 0.10~9.99A | ≤3% | ||
| 1.99~19.9A | |||
| 0.01~0.99S | ≤满刻度值的1.5% | ||
| 0.1~9.9S |
2、额定电流10A
3、代号A为20腿壳体；B为12腿壳体（详情见接线图）
| 触点形式 | 延时触点（见接线图） |
| 开断容量 | 250V以下直流有感电路（5±0.75MS） 50W(30W) |
| 250V以下交流电路（Cos 0.4±0.1） 250VA(125VA) | |
| 最大电流 | 5A(3A) |
| 电寿命 | 触点电路在上述规定的复核条件下 10万次 |
| 动作时间 | 1.2倍整定值时≤35ms、2倍整定值时≤20ms |
| 返回时间 | ≤35MS |
| 温度范围 | -10~+50℃ | |
| 相对湿度 | 5%~90% RH | |
| 大气压力 | 80~110Kpa | |
| 冲击 | 稳定性 | 98M/S² |
| 强度 | 980M/S² | |
| 振动 | 10HZ~55HZ 1.5mm 双振幅 | |
| 引出端形式 | 螺钉压接式 | |
| 重量 | 220g | |
| 封装形式 | 塑料外壳 | |
| 绝缘电阻 | ≥300MΩ | |
| 介质强度 | 继电器电路与触点间 | 2000V AC 1min |
| 触点组间 | 2000V AC 1min | |
| 断开触点间 | 1000V AC 1min | |
