产品说明
产品特点

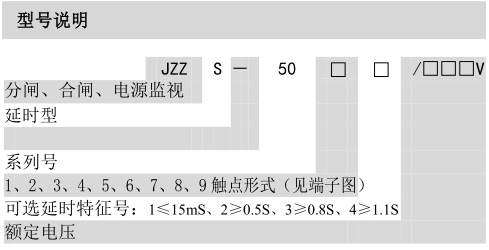

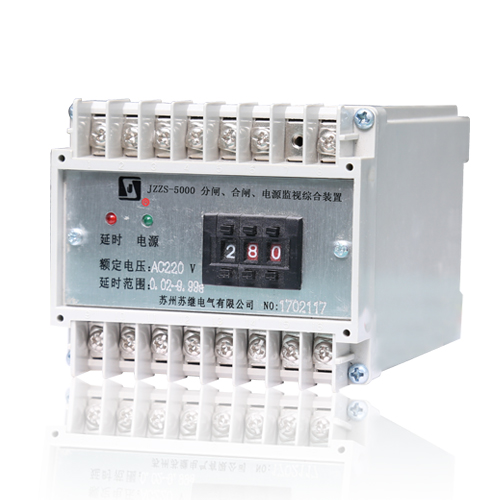

■ JZZS-5000分闸、合闸、电源监视综合装置主要用于直流或交流操作的各种自动控制线路中，分别对断路器分闸（合闸）回路、控制电源进行监测。（适合各种断路器合分闸线圈）
■ 具有信号固定延时输出及可调延时输出。
■ 能满足各类中压、低压断路器操作回路的监测。
■ 适合各种导轨安装。
■ 螺钉压接式端子。
■ 外形尺寸：82×72×112
应用及安装
技术参数
注：上述参数为20℃条件下测试
| 额定电压DC/AC | 功率消耗 | |
| 电路回路 | 电流回路 | |
| 110V | 1W | 0.5W |
| 220V | 1.5W | 1W |
| 型号 | 监测回路 | 监测电流 | 延时时间 |
| JZZS-5000 | 电源监测 | 10mA | 15mS~1.5S |
| 分闸监测 | 1.5mA | 固定延时返回 | |
| 合闸监测 | 1.5mA | 15mS~3S |

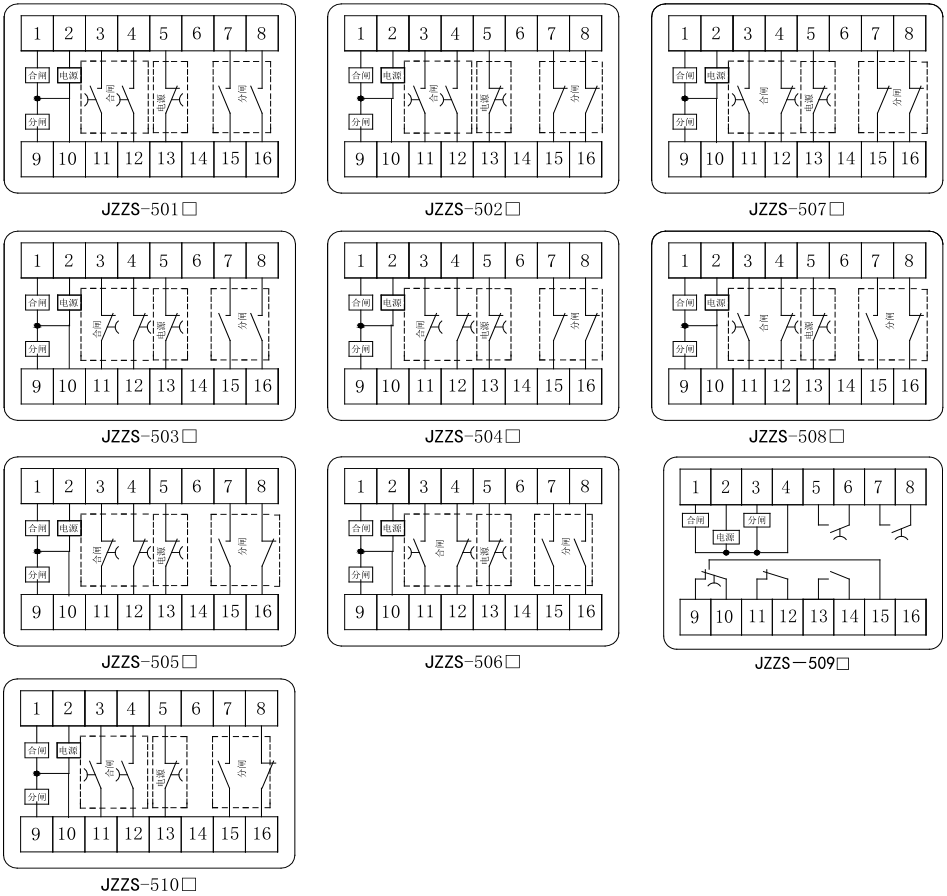

| 触点形式 | 延时触点（见接线图） |
| 开断容量 | 250V以下直流有感电路（5±0.75MS） 50W |
| 250V以下交流电路（Cos 0.4±0.1） 250VA | |
| 最大电流 | 5A |
| 电寿命 | 触点电路在上述规定的复核条件下 10万次 |
| 温度范围 | -10~+50℃ | |
| 相对湿度 | 5%~90% RH | |
| 大气压力 | 80~110Kpa | |
| 冲击 | 稳定性 | 98M/S² |
| 强度 | 980M/S² | |
| 振动 | 10HZ~55HZ 1.5mm 双振幅 | |
| 引出端形式 | 螺钉压接式 | |
| 重量 | 258g | |
| 封装形式 | 塑料外壳 | |
| 绝缘电阻 | ≥300MΩ | |
| 介质强度 | 继电器电路与触点间 | 2000V AC 1min |
| 触点组间 | 2000V AC 1min | |
| 断开触点间 | 1000V AC 1min | |
| 可选延时返回 | （1）≤15mS、（2）≥0.5S、（3）≥0.8S、（4）≥1.1S | |
| 动作时间 | ≤15mS | |

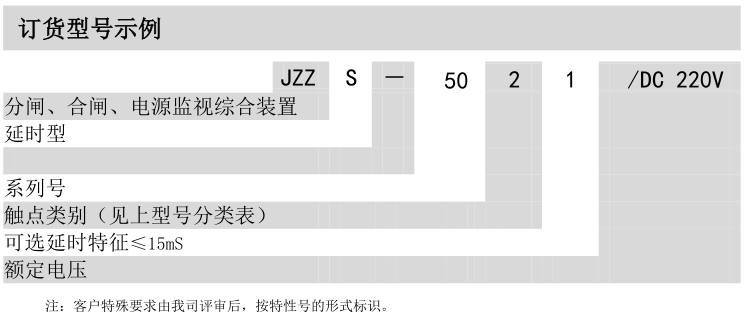

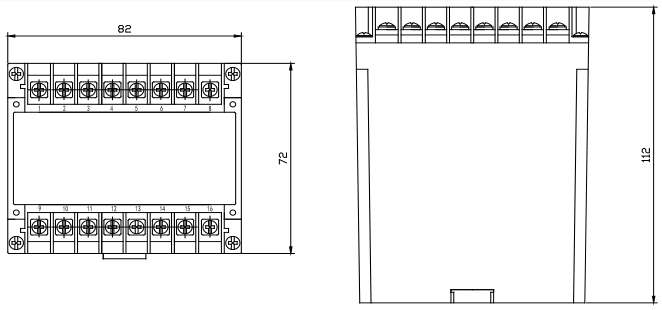

外形尺寸
