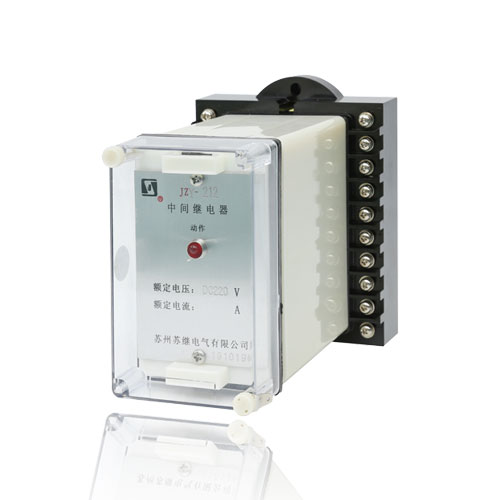

JZ□-200系列静态中间继电器

JZ□-200系列静态中间继电器用于各种保护和自动控制装置中,以增加保护和控制回路的触点数量和触点容量。本系列中间继电器包含JZY-200、JZL-200、JZJ-200、JZB-200、JZS-200、JZK-200等产品。

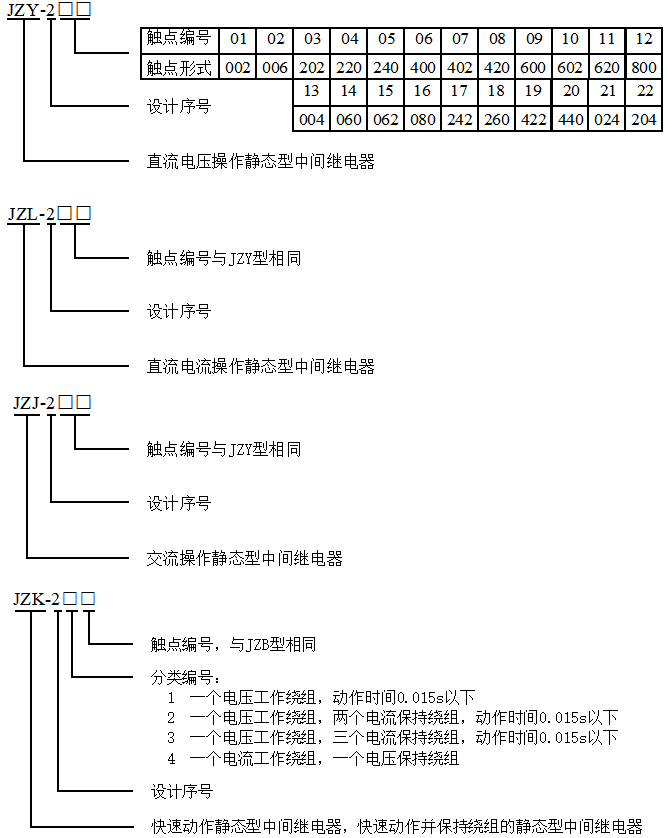

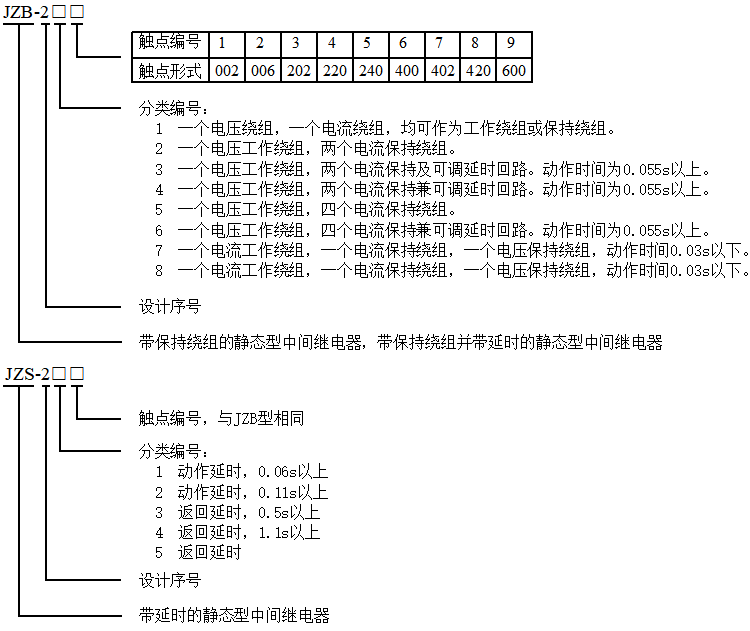

型号 :【静态继电器】JZ□-200
品牌 : 【苏继电气】
产品说明



 注:带延时静态中间继电器有两种:表格中为固定延时;另一种为可整定延时:20mS~9.99S(用数码开并整定),定货时须指明。
产品特点
JZ□-200系列静态中间继电器用于各种保护和自动控制装置中,以增加保护和控制回路的触点数量和触点容量。本系列中间继电器包含JZY-200、JZL-200、JZJ-200、JZB-200、JZS-200、JZK-200等产品。
继电器由大功率小型继电器作出口及电子线路组成。出口继电器由透明有机玻璃罩封闭,减少了工作环境中的湿气、灰尘等对继电器触点和线圈的侵蚀。
继电器具有动作指示功能,具有触点抗抖动性能好,功耗低、重量轻等优点。在需要解决抗抖动问题的场合,本型号继电器具有优越性。
应用及安装

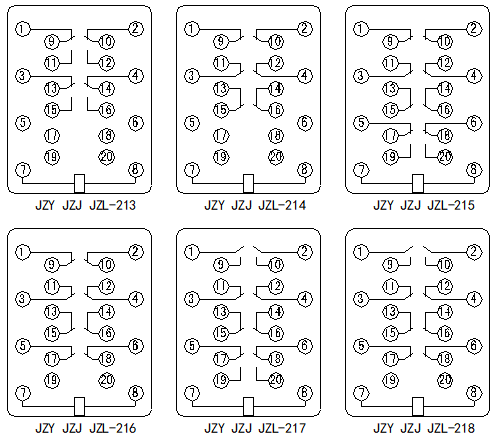

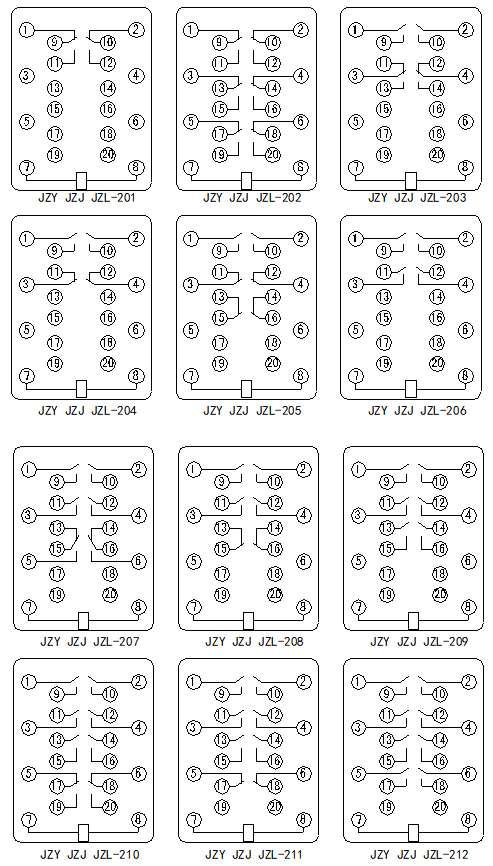

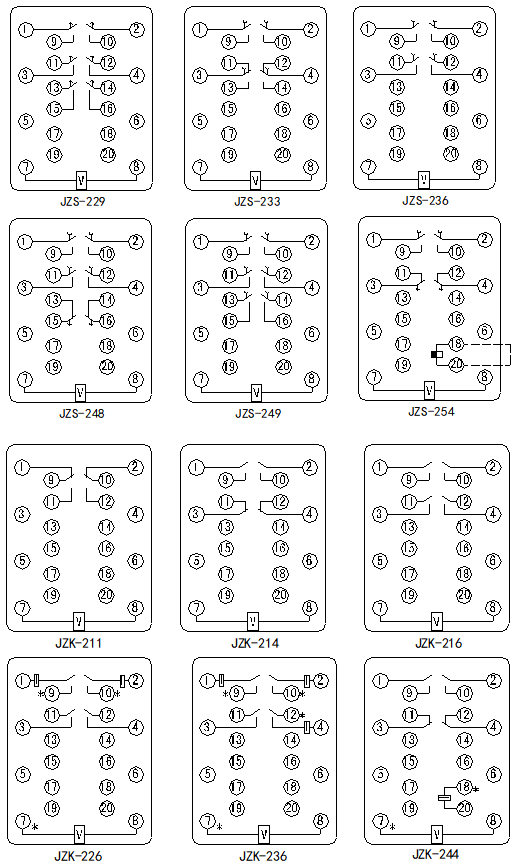

JZ□-200系列静态中间继电器接线图 JZ□-200系列静态中间继电器接线图 JZ□-200系列静态中间继电器接线图 JZ□-200系列静态中间继电器接线图
技术参数
技术数据
      继电器的触点形式,绕组类型和额定数据,见表1。
      动作值,保持值
a.  动作电压与保持电压不大于70%额定电压,JZJ-200动作电压不大于80%额定电压;返回电压不小于30%额定电压,JZK-200及JZB-243不小于50%额定电压。
b.  动作电流与保持电流不大于80%额定电流。
      返回值
不小于5%额定值,JZB-200及JZS-200型不小于3%额定值。
      动作时间,返回时间(见表2)
      功率消耗(见表3)
      热稳定性(环境温度40℃时)
电压绕组长期耐受110%额定电压温升不大于60℃。
电流绕组能耐受三倍额定电流,历时5s。
      触点容量:见表4。
      绝缘电阻:继电器各导电电路与非带电金属部分或外壳及在电气上无联系的各电路之间的绝缘电阻不低于300MΩ。
      介质强度:继电器各导电电路与非带电金属部分或外壳及在电气上无联系的各电路之间能耐交流50Hz、电压2KV(有效值),历时1min的试验。
      寿命及重量:电寿命103次;机械寿命104次。重量不超过0.8kg。
表1
型       号 触点形式 绕组类型 额定电压(V) 额定电流(A)
JZY、JZL、JZJ -201 002 一个电压或电流工作绕组 380
220
127
110
100
60
48
36
24
12
0.25
0.5
1
2
4
8
JZY、JZL、JZJ -202 006
JZY、JZL、JZJ -203 202
JZY、JZL、JZJ -204  220
JZY、JZL、JZJ -205  240
JZY、JZL、JZJ -206  400
JZY、JZL、JZJ -207  402
JZY、JZL、JZJ -208  420
JZY、JZL、JZJ -209  600
JZY、JZL、JZJ -210  602
JZY、JZL、JZJ -211  620
JZY、JZL、JZJ -212 800
JZY、JZL、JZJ -213  004
JZY、JZL、JZJ -214  060
JZY、JZL、JZJ -215  062
JZY、JZL、JZJ -216 080
JZY、JZL、JZJ -217 242
JZY、JZL、JZJ -218 260
JZY、JZL、JZJ -219 422
JZY、JZL、JZJ-220 440
JZY、JZL、JZJ -221 024
JZY、JZL、JZJ -222 204
JZB-213 202 一个电压绕组,一个电流绕组,均可作为工作绕组或保持绕组 220
110
48
24
0.25
0.5
1
2
4
8
JZB-214 220
JZB-217 402
JZB-226 400 一个电压工作绕组,两个电流保持绕组
JZB-228 420
JZB-233 202 一个电压工作绕组,两个电流保持兼阻尼绕组
JZB-243 202
JZB-257 402 一个电压工作绕组,四个电流保持兼阻尼绕组
JZB-259 600
JZB-262 006 一个电压工作绕组,四个电流保持兼阻尼绕组
JZB-278 420 一个电流工作绕组,一个电流保持绕组,一个阻尼绕组
JZB-284 220 一个电流工作绕组,一个电流保持绕组,一个电压保持绕组
JZS-213 202 一个电压工作绕组 24
48
 110
220

JZS-216 400
JZS-229 600
JZS-233 202
JZS-236 400
JZS -248 420
JZS-249 600
JZS-254 220 一个电压工作绕组,一个阻尼绕组

型    号 触点形式 绕组类型 额定电压(V) 额定电流(A)
JZK-211 002 一个电压工作绕组 24
48
 110
220
0.25
0.5
1
2
4
8
JZK-214 220
JZK-216 400
JZK-226 400 一个电压工作绕组,两个电流保持绕组
JZK-236 400 一个电压工作绕组,三个电流保持绕组
JZK-244 220 一个电流工作绕组,一个电压保持绕组

表2

型      号
动 作 时 间 (s) 返 回 时 间 (s)
一  般 短    接
延时回路
一  般 短    接
延时回路
JZY-200    0.045以下   0.04以下
JZJ-200
JZL-200
JZB-210
JZB-220
JZB-230
0.055以上

JZB-240    0.045以下
JZB-250
JZB-260    0.055以上
JZB-270        0.05以上
JZB-284    0.03以下
JZS-210   0.06以下
JZS-220    0.11以下
JZS-230        0.5以下
JZS-240        1.1以下
JZS-250        0.4以下
JZK-210    0.015以下     以下
JZK-220
JZK-230
JZK-240

表3
型      号 功  率  消  耗 附    注
电 压 回 路 电 流 回 路
JZY-200      5W
JZJ-200      5VA
JZL-200       5W
JZB-200      5W 2.5W 电流动作规格5W
JZS-200     5W
JZK-200 8W 2.5W 包括外附电阻

表4
负 荷 性 质 主 触 点 信 号 触 点
250V以下直流有感电路(时间常数为5±0.75ms) 50W 30W
250V以下交流电路 250VA 100VA
长期允许通过电流 5A 3A


外形尺寸
本系列中间继电器由电子元件和小型大功率继电器组成,延时由CMOS集成数字电器作延时元件,使延时精度更高。 产品结构形式有:A11K,A11H,A11Q外形
JZ□-200系列静态中间继电器尺寸图
