产品说明
SS-30、SSJ-10、20、30系列时间继电器用于电力系统二次电路中的电继保护中，使被控元件达到所需的延时，以实现保护的选择性配合；也适用于各种自动化装置中要求有延时精度高、功耗小的设备中。
产品特点
继电器原理框图见下图
继电器为静态型数字式时间继电器，采用进口CMOS集成电路构成，继电器由晶体振荡器、分频器和三级脉冲计数器组成，通过一组或两组三位十进制开关整定延时值。
继电器平时不带电（无需辅助电源)，一旦施加额定电压后，继电器内部瞬动继电器动作，同时使晶体起振，产生时钟脉冲，经分频后由计数器计脉冲数，当所计脉冲数达到延时整定值时，触发器翻转，驱动执行继电器动作，由于双延时继电器有二组独立整定延时值开关，并各自驱动两个执行继电器，所以两个执行继电器的动合触点按延时长短，可作为继电器终止和滑动触点使用。但滑动触点闭合后，其闭合状态一直保持到继电器失电返回为止。如果用户要求滑动触点闭合一定时间后立即返回，订货时需特别注明，并提出滑动触点的闭合持续时间。
结构：

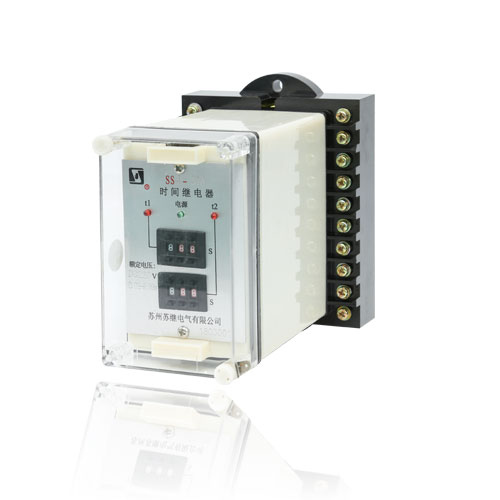

继电器采用标准壳体结构，机芯有插入式，固定式两种，外壳按使用要求有嵌入式，凸出式，接线方式有前接线及后接线，继电器的外壳为黑色胶木和透明有机玻璃做成，可以清楚的观察到继电器的整定值以及动作指示。
SS-30型时间继电器的设计独特，壳体的引脚端子与DS-30时间继电器引脚端子排列完全相同，并且该继电器的性能可覆盖DS-30时间继电器整个系列，可直接互换。
应用及安装

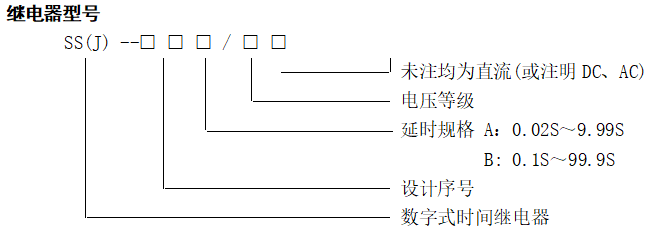

技术参数
工作条件：
| 型号 | 延时范围(S) | 触点类型 | 电源种类 | 替代型号 | 结构 | |||
|
S S J ︱ 10 系列 |
SSJ-11A | 0.02～9.99 | 单延时即一付可调延时动合触点一付瞬动转换触点。 | 直流 |
220V 110V 48V 24V |
DS-111 DS-111C DS-112 DS-112C DS-113 DS-113C |
H02A H02B |
|
| SSJ-11B | 0.1S～99.9 | 双延时即二付可调独立延时动合触点一付瞬动转换触点。 |
DS-114 DS-115 DS-116 |
|||||
| SSJ-12A | 0.02～9.99 | 单延时即一付可调延时动合触点一付瞬动转换触点。 | 交流 |
380V 220V 127V 110V 100V |
DS-121 DS-122 DS-123 |
|||
| SSJ-12B | 0.1S～99.9 | 双延时即二付可调独立延时动合触点一付瞬动转换触点。 |
DS-124 DS-125 DS-126 |
|||||
|
S S J ︱ 20 系列 |
SSJ-21A | 0.02～9.99 | 单延时即一付可调延时动合触点一付瞬动转换触点。 | 直流 |
220V 110V 48V 24V |
DS-21 DS-21C DS-22 DS-22C DS-23 DS-23C |
JK-1 JKF-1Q |
|
| SSJ-21B | 0.1S～99.9 | 双延时即二付可调独立延时动合触点一付瞬动转换触点。 | DS-24 DS-24C | |||||
| SSJ-22A | 0.02～9.99 | 单延时即一付可调延时动合触点一付瞬动转换触点。 | 交流 |
380V 220V 127V 110V 100V |
DS-25 DS-26 DS-27 |
|||
| SSJ-22B | 0.1S～99.9 | 双延时即二付可调独立延时动合触点一付瞬动转换触点。 | DS-28 | |||||
|
S S ︱ 30 系列 |
SS-30 | 0.02～19.9 | 双延时即二付可调独立延时动合触点二付瞬动转换触点。 |
交直流 通用 |
220V 127V 110V 100V 48V 24V |
DS-31 DS-35 DS-32 DS-36 DS-33 DS-37 DS-34 DS-38 包括带C型号 |
A11K A11H A11Q |
|
| SSJ-31A | 0.02～9.99 | 双延时即二付可调独立延时动合触点二付瞬动转换触点。 | 直流 |
220V 110V 48V 24V |
DS-31 DS-31C DS-32 DS-32C DS-33 DS-33C |
|||
|
S S ︱ 30 系列 |
型号 | 延时范围(S) | 触点类型 | 电源种类 | 替代型号 | 结构 | ||
| SSJ-31B | 0.1～99.9 | 双延时即二付可调独立延时动合触点二付瞬动转换触点。 | 直流 |
220V 110V 48V 24V |
DS-38 DS-38C |
A11K A11H A11Q |
||
| SSJ-32A | 0.02～9.99 | 双延时即二付可调独立延时动合触点二付瞬动转换触点。 | 交流 |
380V 220V 127V 110V 100V |
DS-35 DS-35C DS-36 DS-36C DS-37 DS-37C |
|||
| SSJ-32B | 0.1～99.9 | 双延时即二付可调独立延时动合触点二付瞬动转换触点。 | DS-38 DS-38C | |||||
继电器整定误差(平均误差)：不大于18ms
继电器延时一致性： 不大于5ms
继电器内部固有时间： 不大于20ms
继电器返回时间： 约30ms
继电器的触点容量应能断开电压不大于250V，时间常数为5土0.75ms的直流有感负载电路和电压不大于250V的交流电路（COSφ为0.4土0.1）。
| 触点型式 | 最大允许开断电流 | 断开容量 |
|
主触点 (瞬动接点) |
3A | 50W |
| 延时接点 | 1A | 30W |
工作条件：
A．环境温度为：-10~+50℃；
B．大气压力：80~110Kpa；
C．空气相对湿度：50％-90％；
D，工作位置垂直安装；
E．应有风雷雨砂防护设备，及无腐蚀性气体，无爆炸性气体的环境中；
F．无强烈的冲击振动。 注：SSJ系列时间继电器均为长期工作方式。
SSJ系列继电器可长期工作在1.1倍额定电压下。
整定方法与使用
继电器有两组独立的整定延时开关，均用三位数字整定。继电器有一只量程开关进行倍乘整定，其延时为：T=X.XX×1s(2s)。
当电源加于相应的端子时，瞬动继电器动作，瞬动触点闭合，同时延时继电器开始延时延时终了，延时动合触点闭合，并一直保持在此状态下直到失去电源，继电器返回。

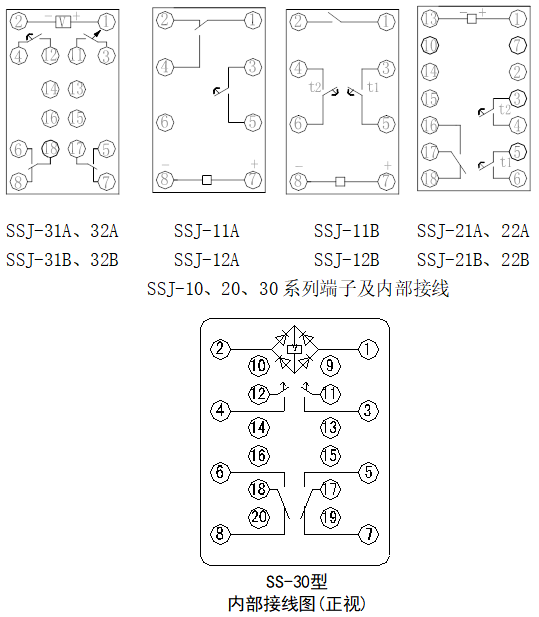

SSJ系列均为长期工作制，需接外附电阻R的继电器，按接线图安装在底座背面。
本系列时间继电器在运行过程中不允许拨动拨盘开关，若要改变整定值须使继电器脱离电源。
