产品说明
BS-7B型时间继电器用于各种控制和保护电路中，起自动延时转接电路作用。
产品特点

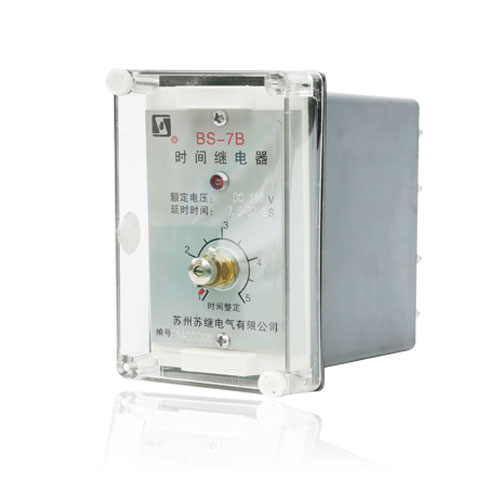

BS-7B型时间继电器采用标准的结构，所有元件安装在可以插拔的机芯上。同一机芯可以有三种结构形式，即A11K为嵌入式安装；A11H为突出安装后接线；A11Q为突出安装前接线。见《尺寸图》。继电器外壳为黑色胶木，盖子为透明有机玻璃，可以清楚地观察到继电器的整定位置和发光二极管灯亮或灭，指示继电器动作与返回。取下有机玻璃盖，调节电位器旋钮可以方便地改变延时整定值，拔出机芯可方便地进行维修。
应用及安装
技术参数
技术数据
额定电压：直流220、110、48V。
延时整定范围，见表1。
| 序号 | 最大整定值 | 延时范围 | 电源电压 |
| 1 | 37.5s | 7.5～37.5s |
直流 220、110、48 |
| 2 | 75s | 15～75s | |
| 3 | 150s | 30～150s | |
| 4 | 5min | 1～5min | |
| 5 | 10min | 2～10min | |
| 6 | 20min | 4～20min | |
| 7 | 40min | 8～40min | |
| 8 | 160min | 32～160min | |
| 9 | 320min | 64～320min | |
| 10 | 640min | 128～640min |
触点形式：一转换。
变差：在额定电压下环境温度为20±2℃时任意整定点的10次测量的实际动作值中最大值与最小值之差不大于10次算术平均值的1%。
电压影响：在环境温度为20±2℃下，电源电压在80%～110%变化时，继电器任意整定点的动作值与额定电压时的动作值之差不大于±3%(取10次算术平均值)。
温度影响：在额定电压下，环境温度在-10～+50℃变化时，继电器任意整定点动作值与20±2℃ 时动作值之差不大于±3%。
功率消耗：在额定电压下功率消耗按下列规定：
| 额定电压(V) | 功率消耗(W) |
| 220 | 不大于6 |
| 110 | 不大于3 |
| 48 | 不大于1.5 |
触点容量：在感性负载直流电路中(其时间常数为5±0.75ms)，当电压不大于250V，电流不大于0.4A时，触点容量不大于30W。
安装方式：嵌入式、凸出式。
接线方式：后接线、前接线。
使用和维护
BS-7B时间继电器为通电延时，其端子接线如图1所示。取下有机玻璃盖，将指针旋钮调到所需的整定位置。在继电器外壳端子①、② 间施加额定电压，① 端子为“+”， ② 端子为“-”，这时继电器开始延时，当达到整定值时延时结束，发光二极管亮，继电器⑤、⑥端子接通，并一直保持此状态直到失去电源，继电器返回。
BS-7B时间继电器是BS-7A时间继电器的更新产品，与BS-7A相比较具有延时精度高，高低温性能好，功率消耗小，抗干扰能力强，可靠性高，调试简单，维护方便等特点。继电器无需接地端，给用户使用带来方便，也消除不可靠因素。
BS-7B继电器外部接线端子与BS-7A相同，但无需外附电阻。
