产品说明

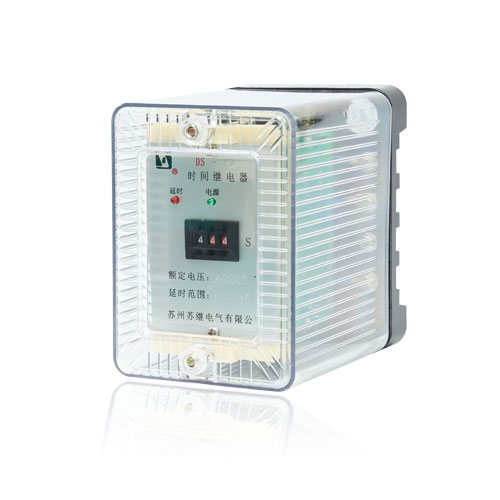

DSJ-10系列时间继电器（以下简称继电器）适用于继电保护线路交流操作回路中，作为延时动作元件（断电延时）。
产品特点
DSJ-10系列时间继电器为电磁式继电器，由电磁系统、时间机构、滑动和终端的延时触点、标度盘及瞬时转换触点组成，当线圈从有激励量到突然失去激励时，时间机构开始起动，并同时转动触点，直至触点闭合。
应用及安装
技术参数
主要技术参数
额定电压：AC 100V、110V、127V、220V、380V。
额定电压：AC 100V、110V、127V、220V、380V。
时间整定范围：
DSJ-11：0.1S～1.3S（滑动触点闭合时间：0.05～0.1S）
DSJ-12：0.25S～3.5S（滑动触点闭合时间：0.12～0.25S）
DSJ-13：0.5S～9S（滑动触点闭合时间：0.3～0.6S）
触点形式：延时动合终止触点1副 延时滑动触点1副 瞬动转换触点1副。
触点容量：除滑动触点外其它触点能断开交流500VA，主触点长期允许闭合5A，瞬动触点长期允许闭合3A。
功率消耗：在额定电压下≤15VA。
外形尺寸
