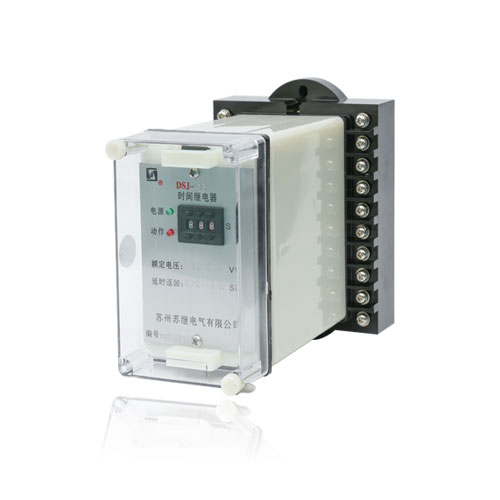

DSJ-30系列时间继电器

DSJ-30系列时间继电器(以下简称继电器)适用于继电保护线路交流操作回路中,作为延时动作元件(断电延时)。

型号 :【静态型继电器】DSJ-30
品牌 : 【苏继电气】
产品说明
DSJ-30系列时间继电器(以下简称继电器)适用于继电保护线路交流操作回路中,作为延时动作元件(断电延时)。
产品特点
DSJ-30系列时间继电器为电磁式继电器,由电磁系统、时间机构、滑动和终端的延时触点、标度盘及瞬时转换触点组成,当线圈从有激励量到突然失去激励时,时间机构开始起动,并同时转动触点,直至触点闭合。
应用及安装
技术参数
     额定电压:AC 100V、110V、127V、220V、380V。
     时间整定范围:
DSJ-31:0.125S~1.25S(滑动触点闭合时间:0.05~0.1S)
DSJ-32:0.5S~5S(滑动触点闭合时间:0.12~0.25S)
DSJ-33:1S~10S(滑动触点闭合时间:0.3~0.6S)
DSJ-34:2S~20S(滑动触点闭合时间:0.6~1.2S)
      触点形式:延时动合终止触点1副 延时滑动触点1副 瞬动转换触点2副。
      触点容量:除滑动触点外其它触点能断开交流500VA,主触点长期允许闭合5A,瞬动触点长期允许闭合3A。
      功率消耗:在额定电压下≤15VA。
外形尺寸
