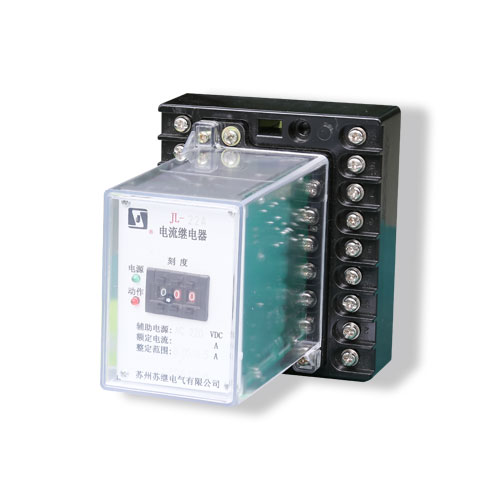

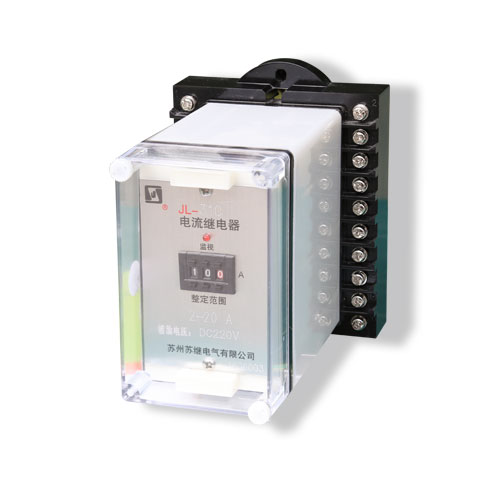

产品说明
JL系列集成电路电流继电器（以下简称继电器）适用于发电机、变压器和输电线的过负荷和短路保护装置中，作为起动元件。本继电器为集成电路静态型继电器，因而精度高、功耗小、动作时间快、返回系数高、整定直观方便、整定范围宽，可以替代更换电磁型电流继电器，但必须提供直流辅助电源。(根据用户要求可提供逆变电源或电阻降压的任一形式电源)。
产品特点

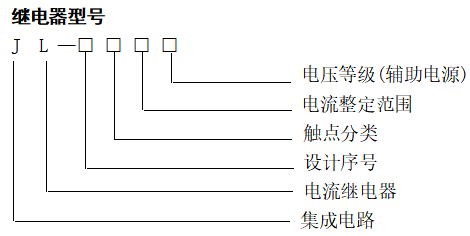

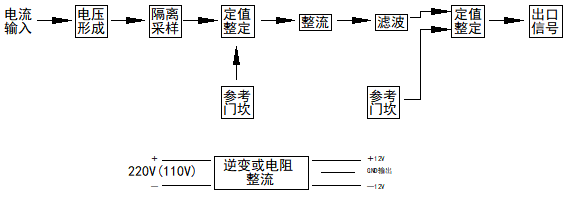

JL-10、20、30系列集成电路电流继电器为静态型继电器，采用进口集成电路构成。继电器主要由电压形成、定值整定、整流、滤波、逻辑判别、出口等回路组成，为使继电器有足够宽的整定范围，继电器定值做成二档，用倍率开关进行切换。同时按照电磁式继电器的习惯方式，线圈采用串并联方式，使其量程可扩大一倍，继电器内部电路均采用集成电路电子技术构成，采用数字式拨盘开关来调节动作定值。
JL系列静态电流继电器是电磁式电流继电器的更新换代产品，能替代DL-10、20、30系列电流继电器。
应用及安装
技术参数
主要技术参数
电流整定范围，级差分档及触点分类见表。
直流辅助电压：220V、110V
整定值误差不大于土3％（机内设有内整定电位器，用户可自行调整设定到确切的定值）
功耗：交流回路功耗小于0.5VA（中间整定电流值时）
直流回路功耗，在额定辅助直流电压，继电器功耗不大于表中的规定值。
直流辅助电压允许变化范围：0.8-1.10倍额定值
动作时间：
1.2倍整定值的动作时间不大于30ms
2倍整定值的动作时间不大于20ms
返回时间：返回时间不大于20ms

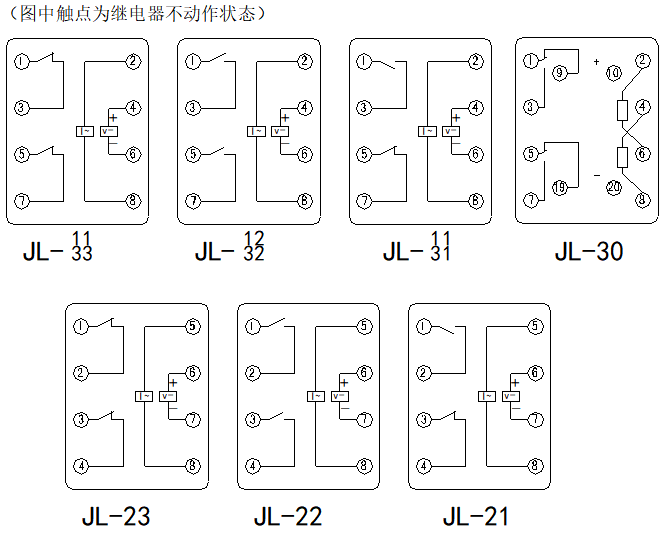

| 型号 | 触点与数量 |
电流整定范围 （A） |
辅助电源端子号 |
替代继电器 型号 |
|||
| 动合 | 动断 | 转换 | 正极 | 负极 | |||
| JL-11 | 1 | 1 | 0 |
A：0.05-0.5 B:0.2-2.0 C:2-20 D:5-50 E:10-100 |
4 | 6 | DL-11．DL-12．DL-13 |
| JL-12 | 2 | 0 | 0 | ||||
| JL-13 | 0 | 2 | 0 | ||||
| JL-21 | 1 | 1 | 0 | 6 | 7 | DL-21．DL-22．DL-23 | |
| JL-22 | 2 | 0 | 0 | DL-24 | |||
| JL-23 | 0 | 2 | 0 | DL-25 | |||
| JL-30 | 2 | 0.2-100 | 10 | 20 | DL-30全系列 | ||
| JL-31 | 1 | 1 | 0 |
A：0.05-0.5 B:0.2-2.0 C:2-20 D:5-50 E:10-100 |
4 | 6 | DL-31．DL-32． |
| JL-32 | 2 | 0 | 0 | ||||
| JL-33 | 0 | 2 | 0 | ||||
| JL-123 | 1 | 1 | 0 | 7 | 8 | ||
注：1. JL-30型继电器电流整定范围触点形式覆盖DL-30系列电流继电器整个系列。
2．JL-30型继电器电流整定范围级差分档
第一档0.1～9.99A（线圈串联×1，线圈并联×2）级差0.1 A；
第一档1.0～50A（线圈串联×1，线圈并联×2）级差0.1A
|
额定直流 辅助电压（V） |
直流功耗（W） | |
| 动作前 | 动作后 | |
| 220 | 3 | 4 |
| 110 | 2 | 3 |
返回系数：返回系数不小于0.85（机内设有内整定电位器，用户可自行调整具体定值）。
触点容量：继电器触点可长期接通5A，分断容量当在直流电压不超过250V、电流不超过2A，时间常数为5土0.75ms的电感性负荷的直流电路中为50W。
电寿命不低于5000次
绝缘电阻：继电器各导电端子连在一起，对外露的非带电金属部份或外壳之间，用开路电压为1000V的兆欧表测量其绝缘电阻不小于300兆欧。
介质强度：继电器各导电端子连在一起，对外露的非带电金属部份或外壳之间，应能承受2000V（有效值）50Hz的交流电压时1分钟试验而无绝缘击穿或闪络现象。
工作环境条件
温 度：-10℃~+50℃
相对湿度：不大于90％
大气压力：80~110Kpa
抗干扰性能：继电器的抗干扰性能应符合GB6162-85《静态继电器及保护装置的电气干扰试验》的有关要求。
整定方法和使用
本继电器用数码开关整定，每台继电器有三个数字开关，从左到右分别为百位数、十位数和个位数，单位为“A”。当线圈串联时，数码开关所置数乘以倍率，即为整定值，若线圈并联则应将上述结果×2。
例如：数码开关置“125”倍率为“0.1”
若串联则整定值为125×0.1=12.5A
若并联则整定值为125×0.1×2=25A
使用本继电器时，需加直流辅助电压，接入直流电源时，应注意电压等级与额定电压是否相等，并注意电源极性，若极性接反，继电器不能动作，但不会引起损坏。
本继电器面板上有三只电位器，用户可根据实际情况微调。W1用来调节两档动作平衡，W2调动作值，W3调返回值。
本继电器在运行过程中不允许拨动拨盘开关，若要改变整定值须使继电器脱离辅助电源.
