产品说明
JGL(JSL)系列带时限过流继电器用于电机、变压器、输配电线路的过负荷和短路保护，集过流、时间为一体的交流操作或直流操作的静态型多功能继电器，可作为定时限过流保护或反时限过流保护。本产品具有精度高、动作快、功耗低、返回系数高、整定直观方便、采用进口小型大功率继电器作为出口中间继电器，触点容量大；该继电器能按预定的时限可靠动作或发出信号，切除故障部份，保证主设备及输配电系统安全。
交流掉电后有动作指示作记忆。
新老型号对照表

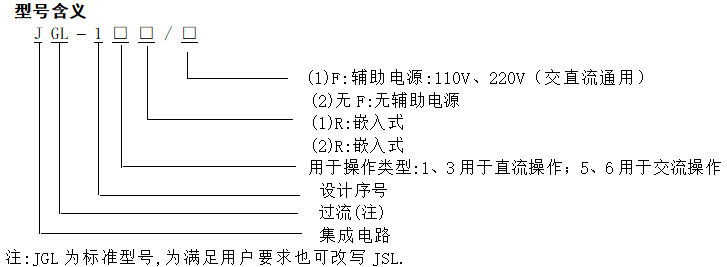

| 型号 | 等同代替型号 | 生产厂家 | 结构 |
| JGL-11 | GL-11，Gl-12 | 阿城继电器厂 |
凸出式 固定式安装 |
| GL-21，GL-22 | 上海继电器厂 | ||
| JGL-13 | GL-13，GL-14 | 阿域继电器厂 | |
| GL-23，GL—24 |
上海继电器厂 阿域继电器厂 |
||
| JGL-15 | GL-15 | 阿域继电器厂 | |
| GL-25 | 上海继电器厂 | ||
| JGL-16 | GL-16 | 阿域继电器厂 | |
| GL-26 | 上海继电器厂 | ||
| JGL—11R |
LI-11，1A LL—12，LL—12A |
许昌继电器厂 |
插入式 嵌入式安装 A22K(CJ-3) |
| JGL-13R | LL-13，LL-14 | ||
| JGL—13AR | LL，13A，LL-14A |
产品特点
结构与工作原理
1 继电器采用标准的结构
凸出式安装与GL系列过流继电器相同；继电器装在垂直面板上，可以板前或板后接线。其外形图和安装开孔图参见《附录》H03A、H03B。
嵌入式安装采用结构为A22K，A22Q外壳（CJ-3结构），机芯可以抽出，按装方式为嵌入式和凸出式前接线，外壳为铁壳体，盖子为透明有机玻璃，打开盖子即可方便整定。其外形图、安装开孔图参见《尺寸》。

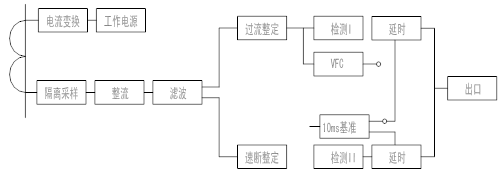

继电器设有过流动作值、过流延时、速断倍数和速断延时四组整定值。电流互感器二次侧电流经过电流变换后进行取样，取样电压经带通滤波后，分别送入过流整定和速断整定， 经检测，电流达到过流整定值启动计时回路，经过流延时后，驱动继电器出口，若电流很大，达到或超过速断倍数的电流整定值，经速断延时后，驱动继电器出口。电流速断可以瞬时动作，也可延时动作，瞬时动作时间不大于50ms。
本继电器分二种电源方式，一种需要辅助电源，另一种不用辅电源工作，一次电流经互感器将电流量转为电压量，经整流稳压后，变成稳定的直流电源，保证继电器在最小动作电流2A时能可靠动作。

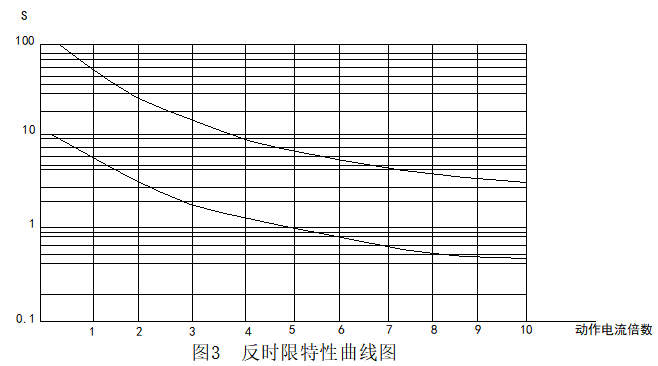

反时限延时回路由差分回路、V／F转换回路、计数器组成。反时限延时特性符合下述公式1;并可用曲线表示，见图3。
公式1：T=1.4m/(1.2(I/Id)-1)+0.05S
式中:T--反时限动作延时时间
m--过流延时整定值，即2倍动作电流下的延时时间
I--动作电流
Id--过流动作整定值
应用及安装
技术参数
主要技术参数
1 额定电流：5A、10A
2 动作电流整定范围：有F为0.5～10A， 级差0.1A， 无F为2～10A。
A：整定误差： (包含一致性) ：不大于整定值±3％。
B：在直流辅助电源允许变动范围内，动作电流变差不大于整定值4％
3 辅助电源电压允许变动范围：0.8～1.1倍额定值
4 返回系数：0.88～0．92范围内。
5 过流延时整定
1） 定时限延时时间整定范围:0.1s～99.9s级差0.1s;整定误差0.1％整定值+10%.
2 ）反时限延时时间整定范围：0.5～99.9s， 级差0.1s(反时限延时时间整定值为2倍动作电流下的延时时间整定值)。
3 ）反时限延时特性满足特性曲线图4，并符合公式1。
6 速动电流倍数整定范围：2-10倍。
速断电流：速断倍数×过流整定值，整定误差不大于±5％。
7 速断延时整定范围：0-0.9s，级差0.1s
速断延时整定为0秒时，速断动作时间(即继电器固有动作时间)不大于50ms，整定为0.1-0.9s时，其延时误差不大于1％整定值十10ms。
8 功耗：带辅助电源(F)，电压220V时，动作前不大于8W动作后不大于12W无辅助电源额定功耗不大于8VA。
9触点性能：
a. JGL—11型继电器常开触点电压不大于250V时，能接通直流或交流5A：在电压不大于250V 电流不超过0.2A，时间常数为5±0.75的直流有感电路(或电压不大于250V电流不太于2A，COSΦ=0.4±0.1的交流回路)，触点的断开容量为30W。
b.JGL—15型继电器在被控电路由变流器供电且其阻抗在电流为3.5A时不大于5Ω，则在电流不大于50A的情况下，能将这个电路接通和分流断开。
整定和使用方法

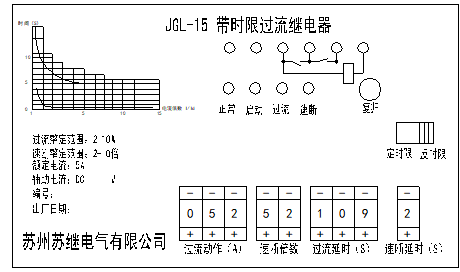

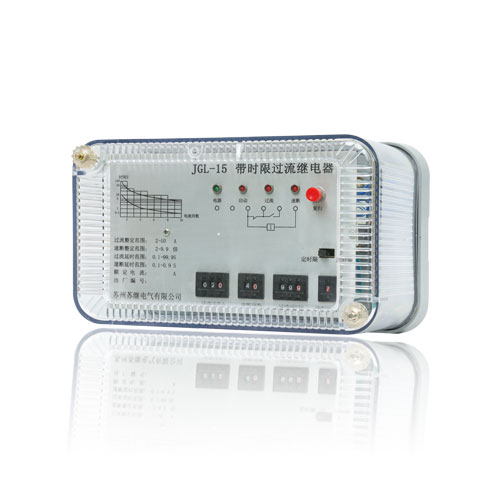

本继电器用四组数字拨盘开关来进行过流动作值、速断倍数、过流延时、速断延时的整定。见面板图。
1过流动作值整定
继电器面板上第一组3个数字开关，自左到右分别为十位数、个位数和红字表示小数，数字开关置020，则过流整定值为2A。
2速断电流整定
面板上第二组开关，有2个数字组成，自左至右分别为10位数和个位数，开关整定数即为速断倍数，速断电流整定值=过流整定值×速断倍数，例：过流整定值2A，速断倍数6倍，则速断电流：2×6=12A。
3过流延时整定
3.1 定时限延时整定
首先把面板右侧过流延时开关打在定时限侧。
面板上第三组开关有3个数字开关组成，第一、二个开关是白字，第三个开关是红字，表示小数点后面1位数。如过流延时T=0.1s，三位数字开关调整为001pP可。
3.2 过流反时限延时时间整定
首先把过流延时开关打在反时限侧。
继电器反时限延时时间应满足上述公式1，为了整定方便，以2倍动作电流为反时限延时整定时间。
电流相对应的2倍电流下的动作延时时间，将拨盘开关拨到此值即可。
3.3速断延时整定
面板上第4组开关为1个红字开关，开关置"0"速断动作时间不大于50ms，开关置“5”，即速断延时时间为0.5秒。
4 复归按纽操作
继电器过流或速断动作返回后，须用按纽将动作指示灯复归。
5 面板上有四个指示灯
1)继电器正常工作时，正常指示灯(绿)亮。
a．带辅助电源，当所加辅助电源消失时，正常灯灭。
b．无辅助电源，所加激励量大于40％的最小整定电流正常灯亮。
2)过流启动信号动作时灯(红)亮，返回时灭。
3)过流动作灯(红)，过流动作时，闪光发亮并保持，返回后须按复归按纽灯灭。
4)速断动作灯(红)，速断动作时，闪光发亮并保持，返回后须按复归按纽灯灭。
