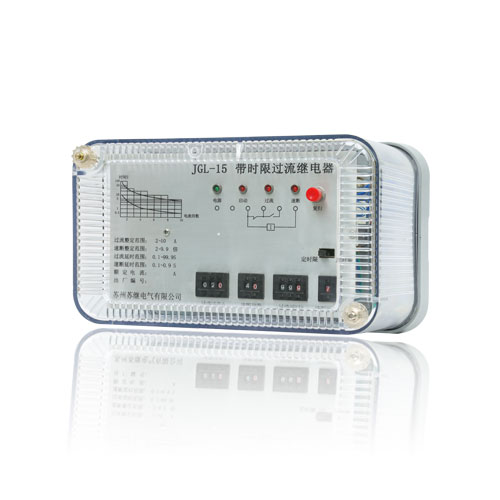

JGL-10/II系列两相过流继电器

JGL-10/II系列两相过流继电器

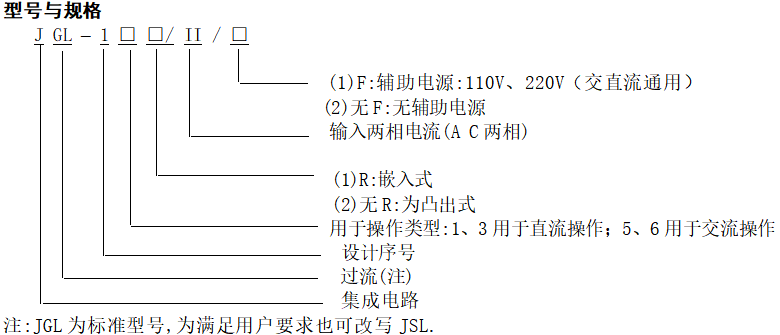

型号 :【静态型继电器】JGL-10/II
品牌 : 【苏继电气】
产品说明

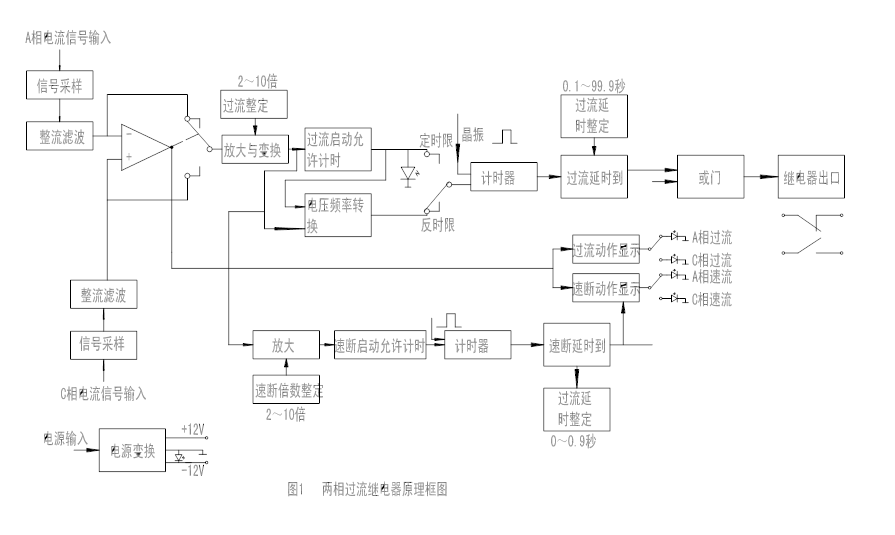

继电器为集成电路带时限过流继电器,原理框图见图1所示.可将A、C两相电流信号同时输入,每相电流具有相同的整定条件,继电器对输入的两相信号进行比较,取电流较大的一相信号进行运算处理,以决定继电器的输出动作。继电器动作后,有动作灯指示并记忆过负荷或速断故障和故障来自A相还是C相;




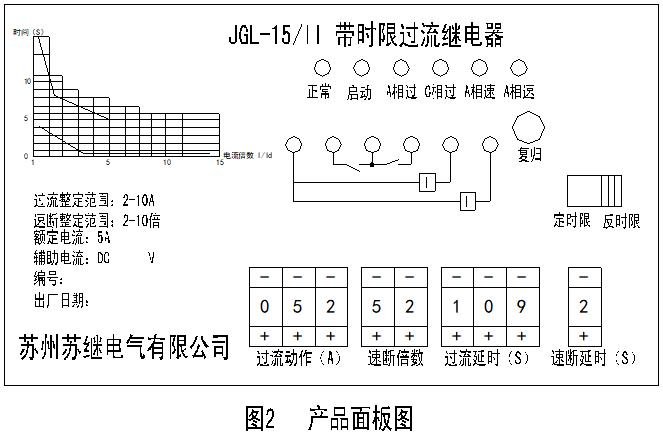

产品特点
 两相过流继电器是本公司JGL-10系列带时限过流继电器(单相)的派生拓展品种;产品的主要技术参数一致,产品的检验方法也大致相同(校验时可以分别输入A相电流和C相电流,进行各相校验),使用时请参阅本公司(JGL(JSL)-10系列带时限过流继电器)。

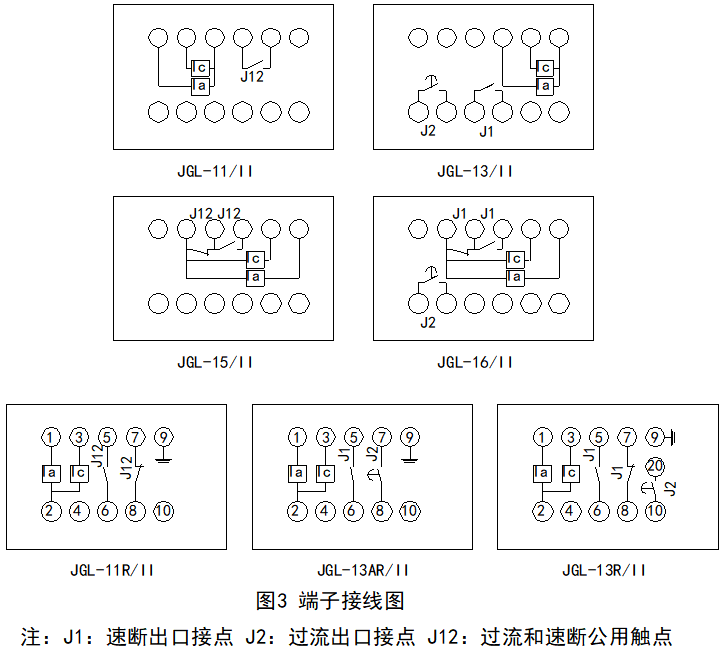

应用及安装
技术参数
两相过流继电器是本公司JGL-10系列带时限过流继电器(单相)的派生拓展品种;产品的主要技术参数一致,产品的检验方法也大致相同(校验时可以分别输入A相电流和C相电流,进行各相校验),使用时请参阅本公司(JGL(JSL)-10系列带时限过流继电器)。(详情见资料下载内容)
外形尺寸
凸出式安装与GL系列过流继电器相同;继电器装在垂直面板上,可以板前或板后接线。其外形图和安装开孔图参见下图H03A、H03B。
嵌入式安装采用结构为A22K,A22Q外壳(CJ-3结构),机芯可以抽出,按装方式为嵌入式和凸出式前接线,外壳为铁壳体,盖子为透明有机玻璃,打开盖子即可方便整定。其外形图、安装开孔图参见《附录》。
