产品说明
JY-8、10W、20W、30W系列电压继电器（以下简称产品）适用于继电保护线路中，作为过电压保护或低电压闭锁的动作元件。
型号及产品结构代号
型号及产品结构代号
| 序号 | 型 号 | 结构代号 | 替代型号 |
| 1 | JY-3□W | CJ-1壳体 | DY-30、JY-30 |
| 2 | JY-2□W | JK-1壳体 | DY-20C、JY-20 |
| 3 | JY-1□W | 仿苏产品壳体 | DJ-100、JY-10 |
| 4 | JY-15□/1 | CJ-1壳体 | DY-30、JY-30 |
| 5 | JY-15□/2 | JK-1壳体 | DY-20C、JY-20 |
| 6 | JY8-1□ | 仿苏产品壳体 | DJ-100、JY-10 |
| 7 | JY8-2□ | JK-1壳体 | DY-20C、JY-20 |
| 8 | JY8-3□ | CJ-1壳体 | DY-30、JY-30 |
产品特点
JY-8、10W、20W、30W、150系列电压继电器采用集成电路原理构成，它克服了原来电磁型电压继电器触点易抖动，工作时噪音大，动作值、返回值难调整及运输后动作值易变等缺点，它不需辅助电源，可代替DY-30、DY-20C、DY-50、DJ-100电磁型电压继电器。它的性能优于JY-30系列电压继电器，不需要有专门的直流回路来作为继电器的工作电源，方便了用户，抗干扰能力增强。
该产品的体积小，功耗低，可靠性高，抗干扰能力强，具有良好的抗震性，并可节约大量原材料，减少工作量，大大降低了劳动强度。该产品的推广使用具有重大的经济效益和社会效益。
该产品的体积小，功耗低，可靠性高，抗干扰能力强，具有良好的抗震性，并可节约大量原材料，减少工作量，大大降低了劳动强度。该产品的推广使用具有重大的经济效益和社会效益。

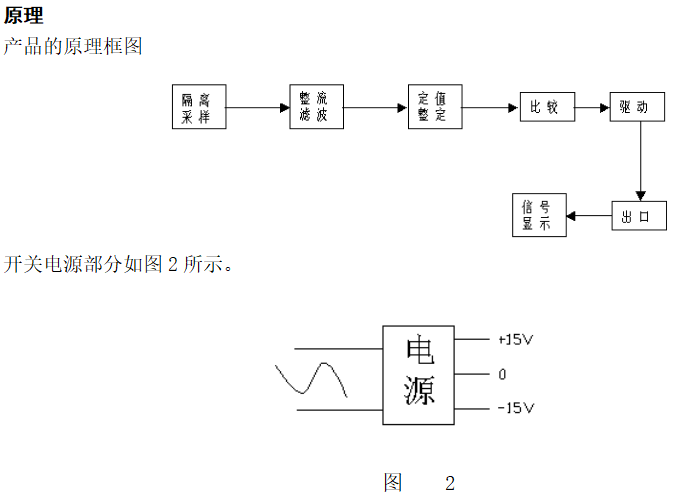

原理简介

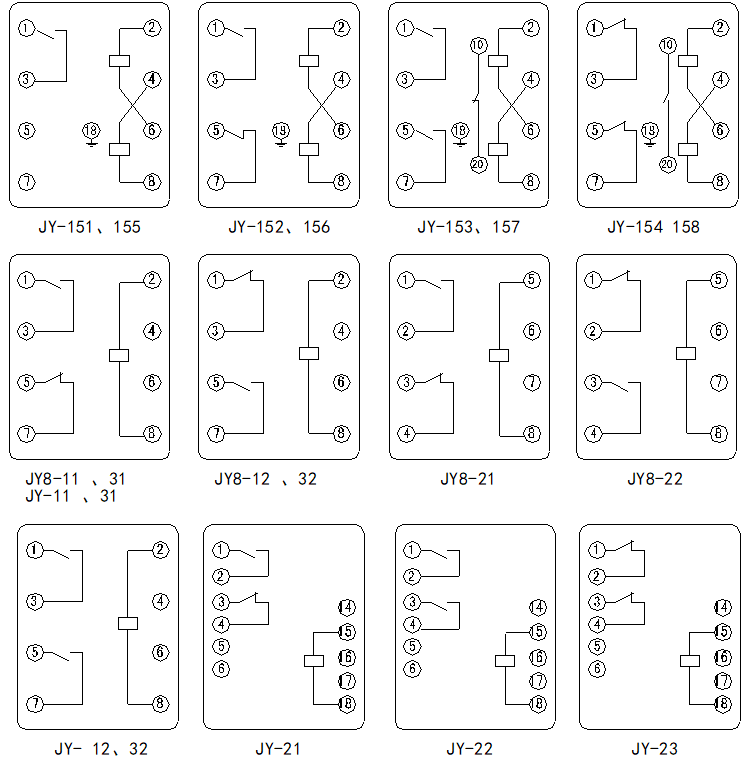

通过图3所示2与8端子，输入电压量，经隔离采样，整流滤波后与整定调节的基准电位进行比较，并将其信号送到启动回路，出口继电器动作，并具有出口信号显示。继电器的整定值是指线圈并联时的动作值，线圈串联时，动作电压增加一倍。
应用及安装
技术参数
主要功能
a) 具有动作指示信号；
b) 过电压（或欠电压）动作；
c) 线圈串并联可改变整定范围；
d) 采用数字式拨轮开关来整定定值。
工作条件
产品在下列条件能可靠工作
a) 环境温度：-10℃～50℃，24h日平均温度不高于35℃；
b) 大气压力：80kPa～110kＰa；
c) 最湿月的月平均最大相对湿度90%，同时该月的月平均最低温度25℃最高温度为40℃时，平均最大相对湿度不超过50%。
d) 使用地点具有防御风、雨、雪、沙等设施，无腐蚀性气体和无爆炸性气体的存在；
e) 使用地点出现的振动响应量和冲击响应量应不超过JB/T9568-2000《电力系统继电器、保护及自动装置通用技术条件》中规定的I级严酷等级。
技术参数
1. 额定参数及规格
交流电压：100V、200V；
额定频率；50Hz
产品的规格。
| 型 号 | 最大整定电压 | 额定电压 | 长期允许电压 | 电压整定范围 | 动作电压范围 |
| JY-□□W□/A | 100V | 200V | 220V | 25V～199.8V | 25V～199.8V |
| JY-□□W□/B | 200V | 400V | 440V | 60V～400V | 60V～400V |
注：JY-□□W1为过电压、JY-□□W2为欠电压。
| 型 号 | 最大整定电压（V） | 额定电压（V） | 长期允许电压（V） | 电压整定范围（V） | 动作电压范围（V） | |||
|
线圈 并联 |
线圈串联 | 线圈并联 |
线圈 串联 |
线圈并联 | 线圈串联 | |||
|
JY-151 JY-152 JY-153 JY-154 |
200 | 100 | 200 | 110 | 220 | 25～199.8 | 25～100 | 30～200 |
| 400 | 200 | 400 | 220 | 440 | 60～400 | 60～200 | 120～400 | |
|
JY-155 JY-156 JY-157 JY-158 |
200 | 100 | 200 | 110 | 220 | 25～199.8 | 25～100 | 30～200 |
| 400 | 200 | 400 | 220 | 440 | 60～400 | 60～200 | 120～400 | |
注：JY-151～154为过电压、JY-155～158为欠电压。
| 型 号 | 最大整定电压 | 额定电压 | 长期允许电压 | 电压整定范围 | 动作电压范围 |
| JY8-□□B | 130V | 200V | 220V | 25V～130V | 25V～130V |
| JY8-□□C | 240V | 400V | 440V | 80V～240V | 80V～240V |
| JY8-□□D | 440V | 440V | 440V | 180V～440V | 180V～440V |
注：JY8-□1为过电压、JY8-□2为欠电压。
2.动作电压
在基准条件下，产品的最小动作电压应等于动作电压整定值，其平均误差不超过±5%，一致性不超过整定值的3%。 动作电压的平均误差= ×100%
3.返回系数
过电压继电器的返回系数不小于0.9。
欠电压继电器的返回系数不大于1.2。
4.功率消耗
产品的交流回路的功率消耗不超过3VA（额定电压下）。
5.触点性能
在电压不大于250V，电流不大于2A，功率因数为0.4±0.1的交流回路中，产品输出触点的断开容量为150VA。
在电压不大于250V，电流不大于2A，时间常数为5ms±0.75ms的直流有感负荷中电路中，产品输出触点的断开容量为30W。
输出触点电路在上述规定的负荷条件下，产品应可靠动作与返回5×104次。
6.抗干扰性能
产品应能承受GB/T 14598.13-1998规定的频率为1MHz及100kHz衰减震荡波（第一个半波电压幅值共模为2.5kV，差模为1.0kv）（专用收发信机通道差模为2.5kv）脉冲群干扰试验。
产品应能承受GB/T 14598.14-1998中规定的严酷等级为Ⅲ级的静电放电干扰试验（当打开壳罩时，严酷等级应降低一级）。
产品应能承受GB/T 14598.9-1995第4章规定严酷等级为Ⅲ级的辐射电磁场干扰试验。
产品应能承受GB/T 14598.10-1997第4章规定的严酷等级为Ⅲ级的快速瞬变干扰试验。
7.动作时间
产品的动作时间在1.1倍实测动作值（10次动作的平均值）时，动作时间不大于80ms，在2倍实测动作值时，动作时间不大于40ms，当复查动作时间时，允许测量5次。欠电压继电器在0.5倍实测动作值时，动作时间不大于80ms，当复查动作时间时允许测量5次。
外形尺寸
结构、端子及开孔尺寸见资料下载中的《附录》
