产品说明

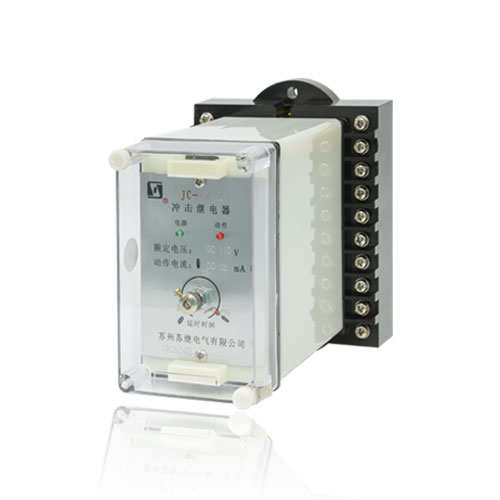

JC-7型冲击继电器(以下简称继电器)采用集成电路原理, 可用于直流操作的继电保护及控制回路中, 作为集中信号的主要元件。
产品特点

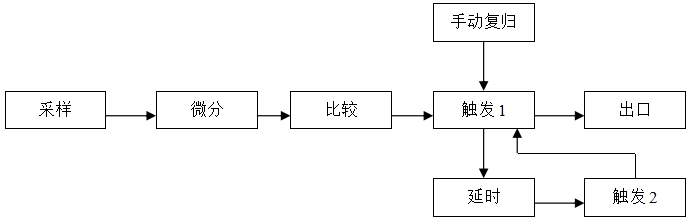

继电器的原理方框图见图1
当流过采样回路的直流电流突然增加时，采样微分回路将这一信号转变为一正的尖脉冲，与基准电位比较，条件满足时，比较器发出一正的方脉冲，触发器翻转并保持，出口继电器动作。
当流过采样回路的直流电流突然增加时，采样微分回路将这一信号转变为一正的尖脉冲，与基准电位比较，条件满足时，比较器发出一正的方脉冲，触发器翻转并保持，出口继电器动作。
当流过采样回路的直流电流突然减小时，采样微分回路将这一信号转变为一负的尖脉冲与基准电位比较，条件满足时，比较回路发出一负的方脉冲，触发器翻转并保持，出口继电器返回。
继电器的延时自动复归功能是：当触发器翻转，出口继电器动作后，延时回路开始延时，到预定时间后，向触发器发出一复归信号，继电器返回。
继电器的延时动作功能：当第一级触发器翻转后，延时回路开始延时，到达预定时间后向第二级触发器发出一动作脉冲，出口继电器动作。
应用及安装
用户安装调试

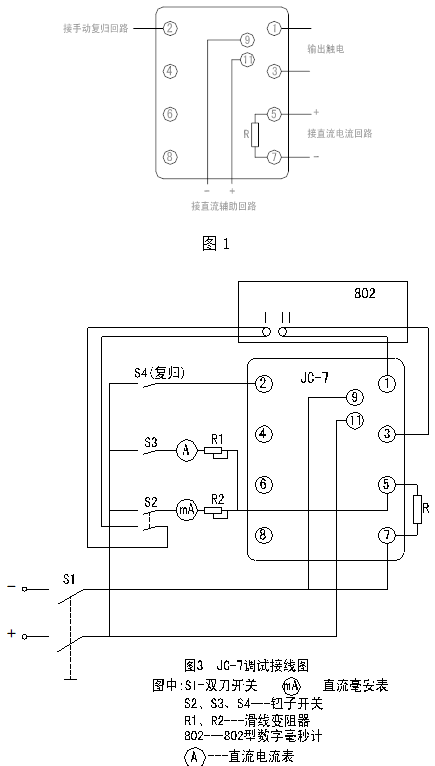

1.用户调试：用户在调试时，按图3接线。
调试步骤如下：
a.冲击动作与返回电流
合S1、S2，调R2使毫安表的读数为继电器的冲击动作电流，拉合S2五次，继电器应能可靠动作及返回。
b.最大热稳定电流
合S3，调R1使安培表的读数为继电器的最大稳定电流，拉合S2五次，继电器应能可靠动作及返回，打开S3。
c.手动复归
合S2继电器动作，合S4继电器应能返回，打开S4、S2。试验五次。
d.延时自动复归时间
将端子⑥、⑧短接，802毫秒计置于“空触点合”位置，合开关S2，继电器动作 到达预定时间后，继电器应能自动复归，打开S2。试验五次。
e.延时动作时间
将端子④、⑥短接，802毫秒计置于“空触点”位置，合开关S2，继电器延时到预定时间后动作，打开S2继电器应能返回。试验五次。
用户安装
用户安装
技术参数
贮存与保修
1. 贮存条件
包装好的产品应保存在环境温度为-25~+40℃，相对湿度不大于80%，周围空气中不含有酸性、碱性或其它府蚀性及爆炸性气体的防雨、防雪的室内。
2. 保修期限
在用户完全遵守产品使用说明书所规定的运输、贮存、安装和使用规则的条件下，产品自制造厂出厂之日起两年内，如发现产品和配套件损坏，制造厂应负责免费更换或修理。
继电器的功能见表
继电器的功能见表
| 型号 |
动作及返回电流 （mA） |
最大稳定电流 （A） |
有无延时功能 |
| JC-7/11 | 15 | 0.6 | 无 |
| JC-7/12 | 100 | 2 | 无 |
| JC-7/21 | 15 | 0.6 | 有 |
| JC-7/22 | 100 | 2 | 有 |
JC-7/11、JC-7/12为普通冲击继电器。其功能为：
a.电流突增动作；
b.电流突减返回；
c.手动复归。
JC-7/21、JC-7/22在具有JC-7/11、JC-7/12功能的基础上，还增加了延时功能，即：将端子⑥、⑧短接可实现动作后延时自动复归；
将端子④、⑥短接可实现继电器延时动作，延时过程中若信号已消失继电器将结束延时，不再动作。
继电器的主要特点是：抗纹波干扰能力强，灯丝的冷态电阻与热态电阻差引起的电流突减不会使继电器误返回。
主要技术数据
1.额定直流电流：220、110、48V。
2.动作及返回电流见表1。
3.最大长期稳定电流见表。
4.延时时间：2-10s，连续可调。
5.动作可靠性
a.对动作电流为0.1A的继电器，同时闭合20路白炽灯负载（总电流约2A），继电器应能可靠动作并保持。
b.当直流电源纹波达10%，且稳定电流为继电器的最大稳定电流时，接通或断开继电器的动作电流，继电器仍应可靠动作及返回。
6.触点容量
在电压不大于250V，电流不大于2A，时间常数为5±0.75ms的直流有感负荷回路中，继电器的断开容量为50W。在此负荷下，继电器能可靠动作及返回5000次。
7.机械寿命
触点不加负载时，继电器应能可靠动作及返回104次。
8.绝缘性能
a.绝缘电阻：继电器各带电电路对外露非带电金属零件之间，用开路电压为500V的测试仪器测定其绝缘电阻不小于300MΩ。
b.介质强度：继电器各带电电路对外露非带电金属零件之间，应能承受频率为50Hz的交流检验电压2KV，历时1min的检验。
c.冲击电压：继电器各带电电路对外露非带电金属零件之间，应能承受标准雷电波的短时冲击电压检验，检验电压峰值为5KV。
9.机械性能
a.工作条件：能承受严酷等级为1级的振动响应、冲击响应检验。
b.运输条件：能承受严酷等级为1级的振动耐久、冲击耐久、碰撞检验。
10.环境条件
a. 环境温度
工作：-10~+50℃；24h内平均温度不高于35℃；
贮运：-25~+70℃；在极限值下不施加激励量，继电器不出现不可逆变化，温度恢复后继电器应能正常工作。
b. 相对湿度：最湿月的平均最大相对湿度为90%，同时该月的月平均温度为25℃， 且表面无凝露，最高温度为+40℃，平均最大相对湿度不超过50%。
e.大气压力：80~110kPa (海拔高度相当于2km以下)。

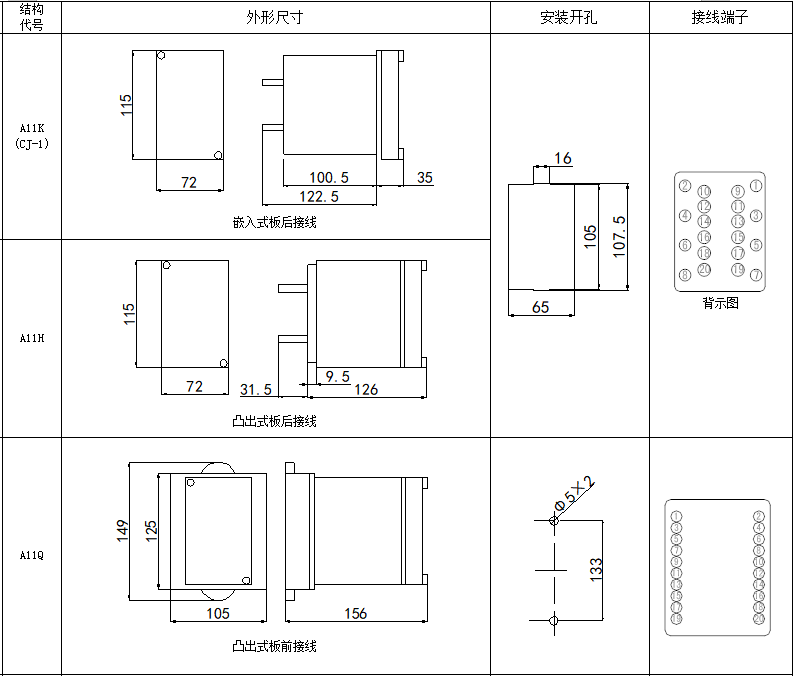

外形尺寸
