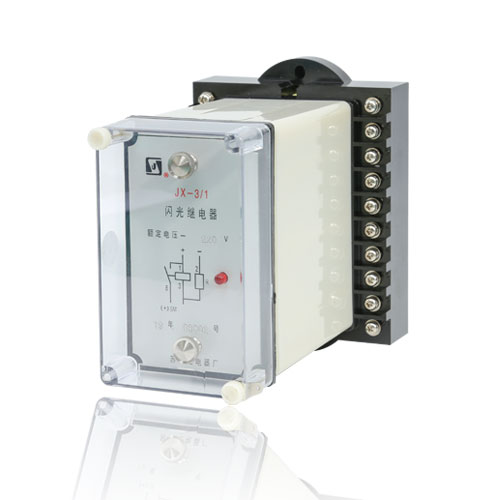

JX-3/1型闪光继电器

JX-3/1型闪光继电器适用于各种镶嵌屏及信号保护屏上,当被保护系统发生故障,主保护继电器动作时,通过闪光继电器控制各种灯光信号。

型号 :【静态型继电器】JX-3/1
品牌 : 【苏继电气】
产品说明
JX-3/1型闪光继电器适用于各种镶嵌屏及信号保护屏上,当被保护系统发生故障,主保护继电器动作时,通过闪光继电器控制各种灯光信号。
产品特点
JX-3/1型闪光继电器采用标准A11、A22壳体,前盖为透明有机玻璃,可以清楚地观察到继电器的信号灯的显示,取下有机玻璃盖,拔出机芯可以方便地进行维修。
应用及安装
技术参数
主要功能
a. 直接带节能灯;
b. 继电器触点输出(代替DX-1闪光继电器);
c. 面板上具有信号灯指示;
d. 如果辅助电源接反,不会损坏本继电器。
主要技术数据
1.闪光频率:60次/min
2.直流额定电压:48、110、220V
3.触点形式:一副动合触点。
4.功率消耗
直流电压回路(辅助激励量)功率消耗220V时不超过15W,110V时不超过7W,48V时不超过3W。
检验及整定方法
继电器使用前应检查运输过程中有无损坏。如正常,则拆下继电器的透明壳罩,按以下规定进行检验和整定。
1.整定方法

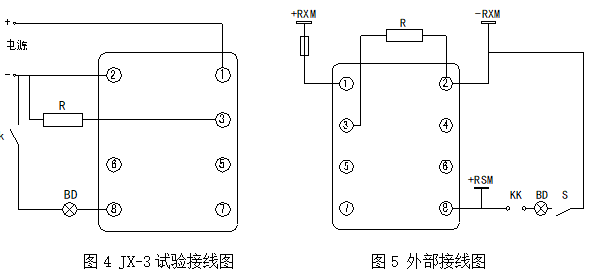

按图4接好线,给上电源,面板上的红色指示灯不闪烁,继电器也不动作。合上开关K,面板上的红色指示灯开始闪烁,继电器开始动作,BD信号灯开始闪烁,闪光频率为每分钟60次。
注意:接线时辅助电源“+”、“-”极性不要接反,否则产品将不能正常工作,但不会损坏装置。
2.外部接线图如图5
当手柄KK与开关K位置不一致时,闪光继电器启动带动闪光母线。

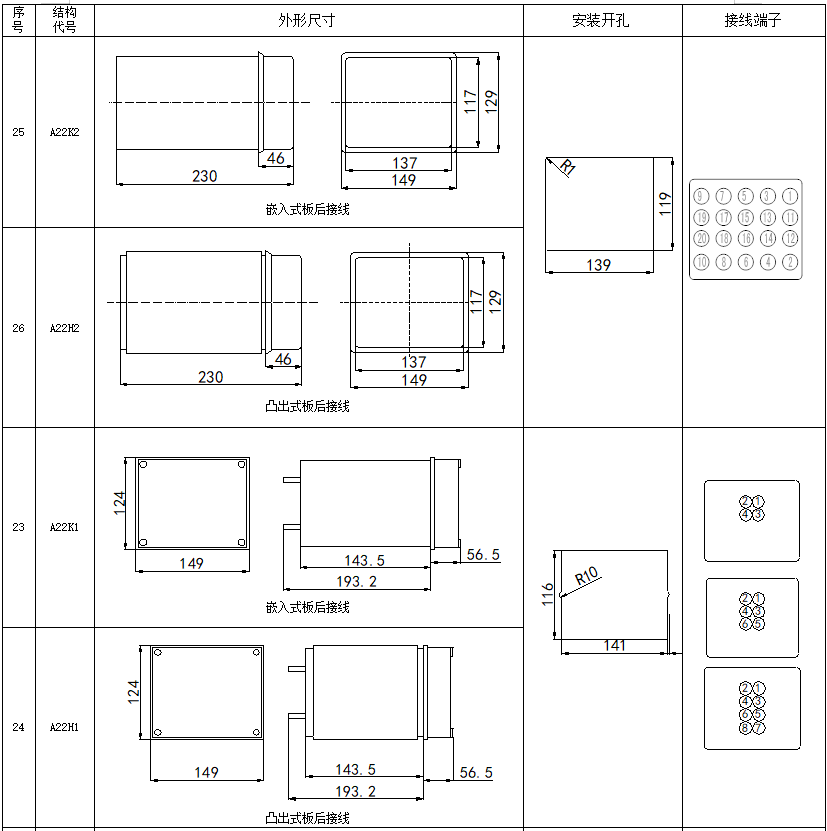

外形尺寸
JX-3/1结构代号为A11K、A11H、A11Q;JX-3/2结构代号为A22K、A22H、A22Q
