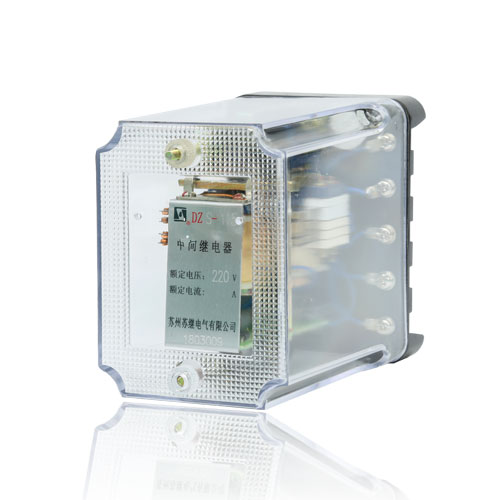

DZS-100系列中间继电器

DZS-100系列中间继电器(以下简称继电器),作为辅助继电器,用于直流操作的保护回路中,以增加主保护继电器的接点数量或接点容量。

型号 :【电磁式继电器】DZS-100
品牌 : 【苏继电气】
产品说明
  DZS-100系列中间继电器(以下简称继电器),作为辅助继电器,用于直流操作的保护回路中,以增加主保护继电器的接点数量或接点容量。DZS-115,DZS-117型为延时动作继电器;DZS-127,DZS-136型为延时电压动作和电流保持继电器;DZS-145型为延时返回继电器。
产品特点
 DZS-100系列继电器为电磁式继电器,继电器的线圈装在导磁体的圆柱铁心上,DZS-115、117型只有一个工作绕组(电压绕组);DZS-127、136型有一个工作绕组(电压绕组),和二个保持绕组(电流绕组)。在线圈上面或下面的圆柱形铁心上同时装有阻尼圈,由此获得了继电器的延时动作或延时返回。
应用及安装
DZS-100系列中间继电器接线图
技术参数
(1)继电器按照额定数据和接点形式的分类列于表1。
型 号 额定数据 接点数量(副)
电压(伏) 电流(安) 常开 常闭
DZS-115 、145 220、110、48、    24   2 2
DZS-117 220、110、48、24   4
DZS-127 220、110 1、2、4 4
48、24 2、4、6
DZS-136 220、110 1、2、4 3
48、24 2、4、6

(2)动作电压: 不大于70%额定电压。
(3)动作时间:不小于0.06秒(DZS-145型除外)。
(4)保持电流:不大小80%额定电流(仅指DZS-127、136型)。
(5)返回时间:DZS-145型,在额定电压下,通电时间不小于O.5秒, 然后切断电源, 继电器的返回时间不小于O.4秒, 在额定电压下切断电源, 同时将绕组端子短接,继电器的返回时间不小于0.8秒;其他各型号继电器,切断电源后立即返回。
(6)绕组温升:当环境温度为+40℃时:电压绕组长期耐受110%额定电压,不超过60℃;电流绕组允许通过3倍额定电流,历时5秒。
(7)功率消耗:在额定值下,DZS-115、117型,不大于3.3瓦;DZS-127、136型,电压绕组不大于5.5瓦;电流绕组不大于2.5瓦; DZS-145型,不大于6.5瓦。
(8)接点容量:符合表规定。

负荷 电压(伏) 最大断开电流
(安)
长期电流
(安)
直流 交流
无感 220   1 5
110   5 5
有感
(T≤5×10-3秒)
220   0.4 5
110   4 5
*   220 5 5
  110 10 5


(9)绝缘强度:继电器所有电路对外壳和非带电金属部分,以及在电气上无联系的各电路之间,耐受交流50赫兹,电压2000伏,历时1分钟试验。
(10)重量:不超过1.1公斤。
外形尺寸
DZS-100系列中间继电器尺寸图
