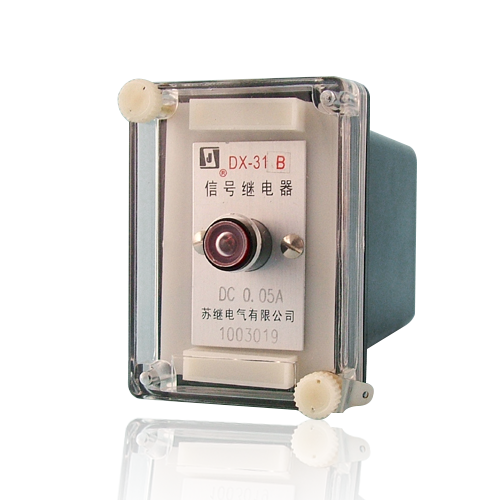

DX-30、DX-30J系列信号继电器

本系列信号继电器包括DX-31B、DX-32A、DX-32B，适用于直流操作的保护线路中，为动作指示器。DX-31BJ、DX-32AJ、DX-32BJ适用于交流操作的保护线路中，作为动作指示器。

型号 :【电磁式继电器】DX-30、DX-30J
品牌 : 【苏继电气】
产品说明
本系列信号继电器包括DX-31B、DX-32A、DX-32B，适用于直流操作的保护线路中，为动作指示器。DX-31BJ、DX-32AJ、DX-32BJ适用于交流操作的保护线路中，作为动作指示器。
产品特点
继电器在嵌入和突出两种安装方式，请在订货时注明。
产品结构形式有：A01K、A01H、T2外形。
应用及安装

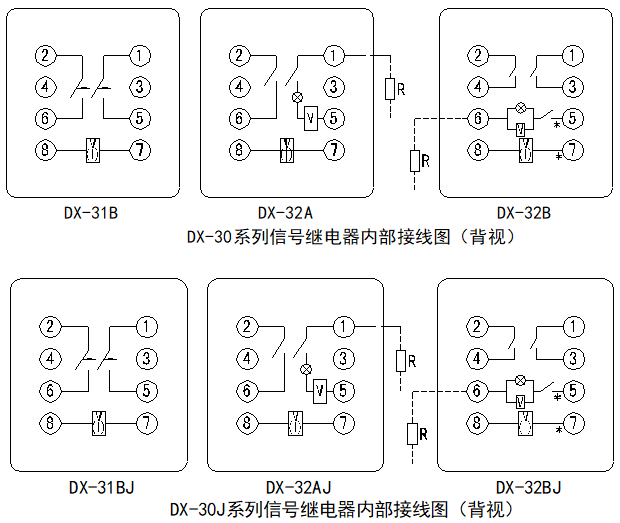

DX-30、DX-30J系列信号继电器接线图
技术参数
额定值
继电器工作绕组额定值为： 220、 110、 48、 24、 12V或0.01、 0.015、 0.02、 0.025、0.04、 0.05、 0.075、 0.08、 0.1、 0.15、 0.2、 0.25、0.5、 0.75、 1、 2、 4A。
DX-32A/B保持回路额定值为：220、110、48V。
动作值: 动作电压不大于70%额定电压；动作电流不大于90%额定电流。
保持值：不大于80%额定保持电压。
返回值：不小于5%额定值。
功率消耗：电流绕组不大于0.3W，电压绕组不大于3W。
      DX-32A电压保持回路220V不大于10W，110V不大于5W，48V不大于3W；
      DX-32B电压保持回路220V不大于20W，110V不大于10W，48V不大于4W。

外附降压电阻
型  号 220V 110V 48V
DX-32A 4.7kΩ 1.8kΩ 220Ω
DX-32B 3kΩ 1.3kΩ 390Ω
注：R为电压保持回路外附降压电阻。

线圈电阻值
DX-31B DX-32A DX-32B
规格 电阻(Ω) 规格 电阻(Ω) 规格 电阻(Ω)
220V 20000 220V 18000 220V 18000
110V 6050 110V 4500 110V 4500
48V 1150 48V 860 48V 860
24V 288 24V 215 24V 215
12V 72 12V 54 12V 54
0.01A 2800 0.01A 2800 0.01A 2800
0.015A 1250 0.015A 1250 0.015A 1250
0.02A 700 0.02A 700 0.02A 700
0.025A 450 0.025A 340 0.025A 340
0.04A 170 0.03A 110 0.03A 110
0.05A 110 0.04A 135 0.04A 135
0.075A 50 0.05A 80 0.05A 80
0.08A 45 0.06A 56 0.06A 56
0.1A 28 0.075A 34 0.075A 34
0.15A 12.5 0.08A 32 0.08A 32
0.2A 7 0.1A 21 0.1A 21
0.25A 4.5 0.15A 9.1 0.15A 9.1
0.5A 1.1 0.2A 5.1 0.2A 5.1
0.75A 0.5 0.25A 3.4 0.25A 3.4
1A 0.28 0.5A 0.8 0.5A 0.8
2A 0.07 0.75A 0.37 0.75A 0.37
4A 0.017 1A 0.21 1A 0.21
    2A 0.02 2A 0.02
    4A 0.018 4A 0.018

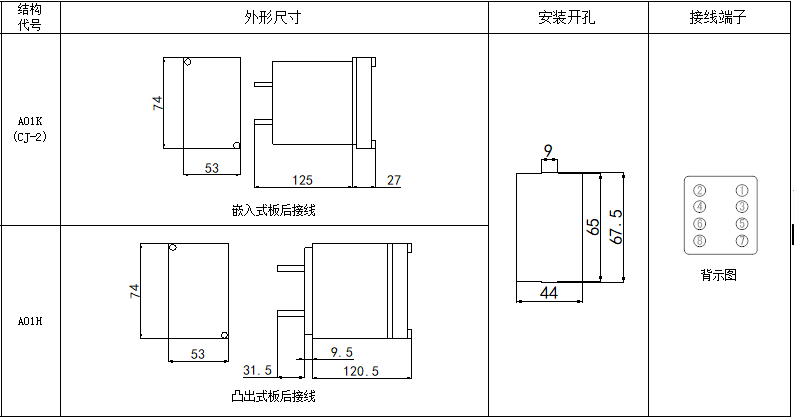

外形尺寸
DX-30、DX-30J系列信号继电器尺寸图 DX-30、DX-30J系列信号继电器尺寸图
