产品说明
DX-11、DX-11A、DX-11Q、11A/Q型信号继电器用于直流操作的保护线路中，作为信号指示器。
产品特点

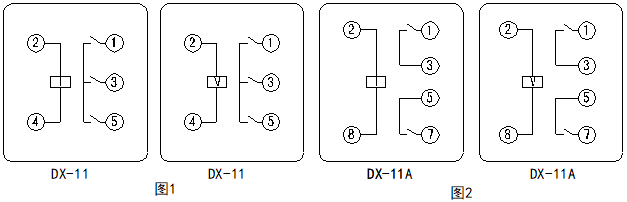

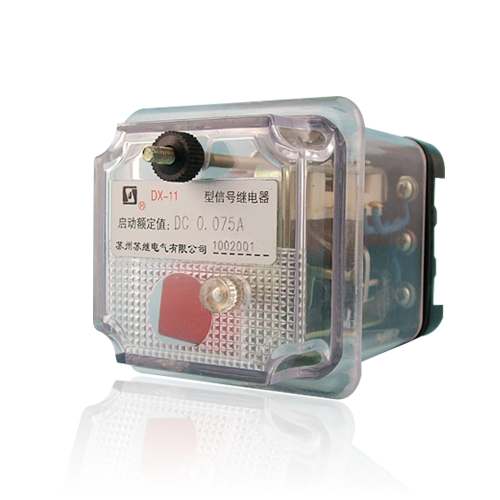

DX-11、DX-11A、DX-11Q、11A/Q型信号继电器为电磁式拍合型继电器，它具有电磁铁和带公共点的三付动合触点及一个信号牌。
DX-11型、DX-11A继电器可以前面接线或后面接线，并且应安装在垂直面板上。
DX-11（A）Q型继电器外形及安装方式改为嵌入式板后接线。
应用及安装
技术参数
继电器的额定数据列于表1（用于电流型继电器）和表2（用于电压型继电器）中。
表1
表2
电流型继电器功率消耗约0.3W，而电压型继电器线圈电路功率消耗约2W。
表1
| 额定电流（A） | 长期电流（A） | 动作电流（A） | 线圈电阻（Ω） |
|
0.01 0.015 0.025 0.05 0.075 0.1 0.15 0.25 0.5 0.75 1 |
0.03 0.045 0.075 0.15 0.225 0.3 0.45 0.75 1.5 2.25 3 |
不大于95% 额定电流 |
2200 1000 320 70 30 18 8 3 0.7 0.35 0.2 |
| 额定电压（V） | 长期电压（V） | 动作电压（V） | 线圈电阻（Ω） |
|
220 110 48 24 12 |
242 121 53 26.4 13.2 |
不大于70% 额定电压 |
31500 7500 1440 360 87 |
电流型继电器功率消耗约0.3W，而电压型继电器线圈电路功率消耗约2W。
在继电器瞬时返回的条件下，当电压在250V以下及电流在2A以下时，触点的断开容量在具有电感负荷的直流电路中为50W，在交流电路中为250VA。
继电器的电路对外壳的介质强度应耐受交流50Hz，电压2kV历时1min试验。
继电器重量约0.5kg.

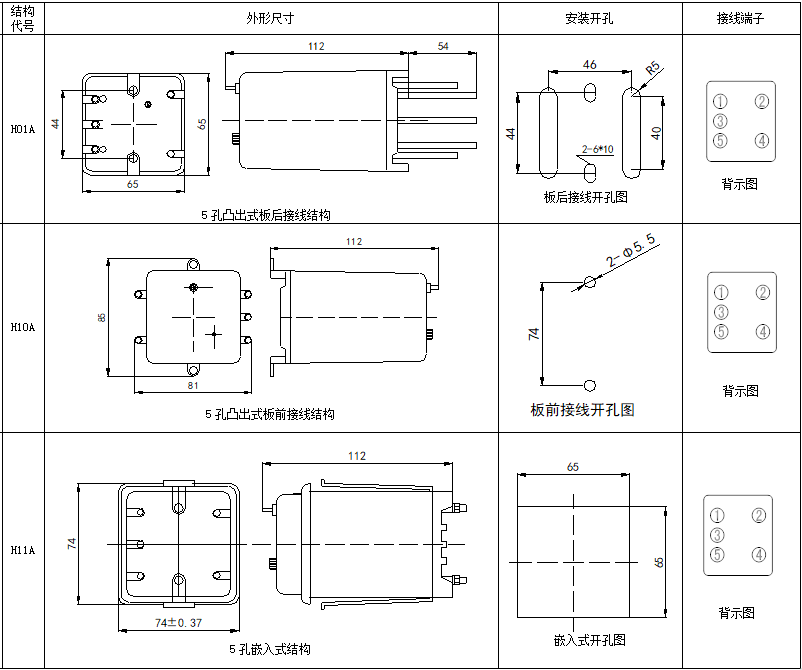

外形尺寸
