DLS-30A型双位置继电器

DLS-30A型双位置继电器(以下简称产品)用于各种保护装置中,以实现机械闭锁,并有位置指示。

型号 :【电磁式继电器】DLS-30A
品牌 : 【苏继电气】
产品说明
DLS-30A型双位置继电器(以下简称产品)用于各种保护装置中,以实现机械闭锁,并有位置指示。
产品特点
DLS-30A型双位置继电器由两个相互联接的电磁机构、互锁滑块机构、位置指示器及触点系统组成。每个电磁机构由磁轭、线圈及衔铁组成,互锁滑块机构由两个滑块及拉簧组成。
产品采用插拔结构,便于调整和维护,外形尺寸及安装尺寸见附图。结构代号为:A11K、A11H、A11Q见《外形尺寸》。
应用及安装

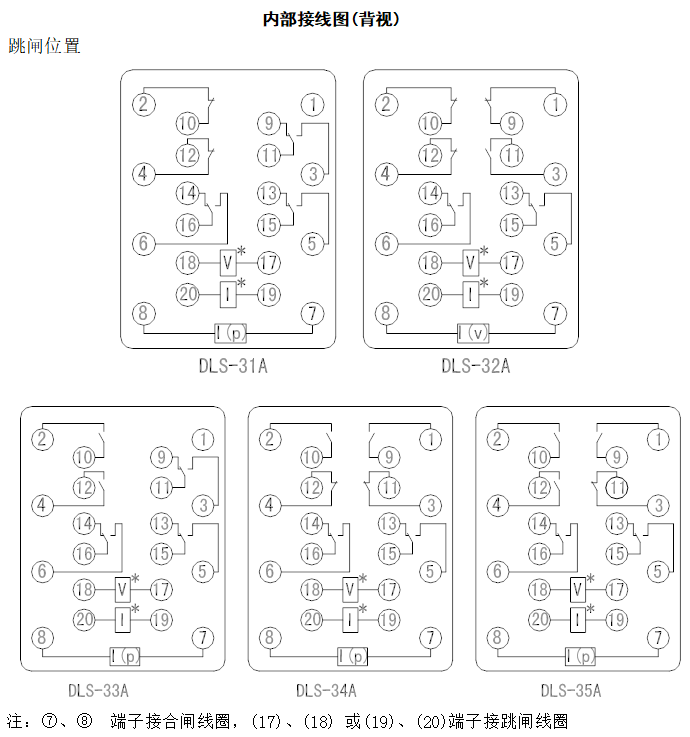

DLS-30A型双位置继电器接线图
技术参数
触点形式
型号 DLS-31A DLS-32A DLS-33A DLS-34A DLS-35A
触点形式 023 132 203 222 312

额定值(激励量均为直流)
跳闸线圈 额定电压(V) 220 110 48
额定电流(A) 1 2 4   2 4 6   2 4 6
合闸线圈 额定电流(A) 0.5 0.5       1       1
1 1 1   1 2 2   1 2 2
  2 4   2 4 4   2 4 4
额定电压(V)       220       110       48

动作值
a. 电压绕组的动作值不大于额定电压值的70%;
b. 电流绕组的动作值不大于额定电流值的90%。

功率消耗
当输入激励量为额定值时,产品中每个绕组的功率消耗不大于12W。

使用与维护
产品的验收步骤:
a. 检查产品的外观是否损坏;
b. 当产品的两个衔铁都处于吸合状态时,检查两个滑块是否在同一水平面上;
c. 检查产品的动作值是否满足技术要求;
e. 该产品通常情况下不需维护,但一年应检查一次指示器是否指示正常,工作电压线圈是否断线。
外形尺寸
DLS-30A型双位置继电器尺寸图
