DY-20C、20D系列电压继电器

DY-20C,DY-20D系列电压继电器用于电机、变压器及输电线路的电压升高(过电压保护)或电压降低(低电压闭锁)的继电保护线路中,作为启动元件。

型号 :【电磁式继电器】DY-20C、20D
品牌 : 【苏继电气】
产品说明
 DY-20C,DY-20D系列电压继电器用于电机、变压器及输电线路的电压升高(过电压保护)或电压降低(低电压闭锁)的继电保护线路中,作为启动元件。

产品特点

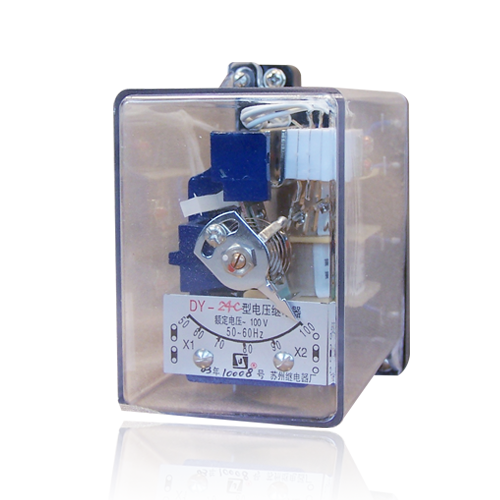

继电器采用JK-1型壳体,将DY-30机芯装入壳体中,具有透明的壳罩可以清楚观察到继电器的内部结构,外形尺寸及开孔图见《接线图》A11K、A11H、A11Q。
继电器是瞬时动作电磁式继电器,当电磁铁线圈上加规定电压时,衔铁克服反作用力矩而处于动作状态。
过电压继电器:当电压升高至整定值(或大于整定值)时,继电器立即动作,动合触点闭合,动断触点断开,当电压降低至0.8倍整定值时,继电器立即返回,动合触点断开,动断触点闭合。
低电压继电器:当电压降低至整定电压时,继电器立即动作,动合触点断开,动断触点闭合。
继电器铭牌刻度值:电压继电器铭牌刻度值是指线圈并联时的刻度。转动刻度盘上指针,可改变游丝的作用力矩,从而可改变继电器的动作值。
DY-21C~25C/60C过电压继电器为长期热稳定型继电器,线圈回路中串联电容器,装在同一壳体里。DY-23D~25D/60C过电压继电器为长期热稳定型继电器。
DY-20D系列电压继电器为解决触点抖动而设计的整流型继电器。
应用及安装

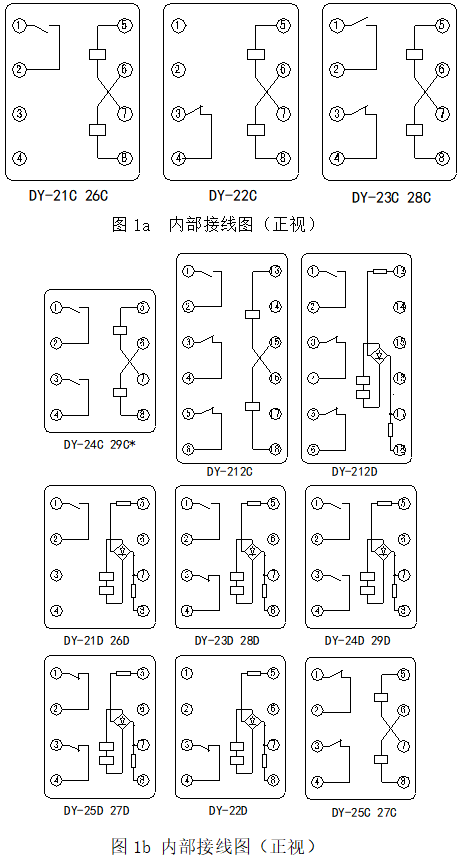

DY-20C、20D系列电压继电器接线图
技术参数

接触系统的组合形式见下表

型号 触电数量
动合 动断
DY-21C、21D、26C、21C/60C,21D/60C 1
DY-22C、22D、22C/60C,22D/60C   1
DY-23C、23D、28C、28D、23C/60C,23D/60C 1 1
DY-24C、24D、29C、29D、24C/60C,24D/60C 2
DY-25C、25D、27C、27D、25C/60C,25D/60C   2
DY-212C、212D、212C/60C,212D/60C 1 2
    继电器技术数据:见表。
    动作时间:过电压继电器在1.1倍整定值时,动作时间不大于0.12s。在2倍整定值时,动作时间不大于0.04s。 低电压继电器在0.5倍整定值时,动作时间不大于0.15s。
    触点断开容量:在电压不大于250V,电流不大于2A时的直流有感负荷电路(时间常数不大于(5±0.75ms)中,断开容量为50W,在交流电路中为250VA。
    重量:约0.6kg。
使用和维护
    继电器使用时,需取去外壳,拨出机器。检查有无在运输中产生的损坏,如动片碰到磁板,游丝各圈相碰,动片轴上的摩擦等,为此,将继电器的指针整定在第一整定点上,用手将可动系统往磁板方向转动,然后放开.可动系统应当转回到原来位置直到止档,然后进行必要的调整和整定。
    继电器在重新调整时,必须保证:
     可动系统的轴向活动量在0.15-0.3mm之间。
     动片与磁极间的气隙,应当保证继电器在规定的任何工作情况下,动片和磁板不得相碰。
     具有动合触点和动断触点的继电器,在动作过程中,桥形触点不得同时接触一动合静触点和一动断静触点。

名称 型号 最大整定电压(V) 额定电压(V) 长期允许
 电压(V)
电压整定
 范围(V)
动作电压(V) 最小整定值时的功率消耗(VA) 返回
系数
线圈
并联
线圈
串联
线圈
并联
线圈
串联
线圈
并联
线圈
串联
过电压 DY-21C-25C
DY-21D-25D
DY-212C
DY-212D
60 30 60 35 70 15-60 15-30 30-60 1 0.8
200 100 200 110 220 50-200 50-100 100-200
400 200 400 220 440 100-400 100-200 200-400
低电压 DY-26C-29C
DY-26D-29D
48 30 60 35 70 12-48 12-24 24-48 1.25
160 100 200 110 220 40-160 40-80 80-160
320 200 400 220 440 80-320 80-160 160-320
  DY-21C-5C/60C
DY-21D-5D/60C
DY-212C/60C
60 100 200 110 220 15-60 15-30 30-60 1 0.8

注: (1)过(低)电压继电器各种规格有非整流式的(DY-20C)和整流式的(DY-20D),供用户选用,DY-20D内部接线图见图1b。
        (2) 特殊规格DY-212C(或DY-212D整流式)触点形式为两动断,一动合。

外形尺寸
DY-20C、20D系列电压继电器尺寸图
