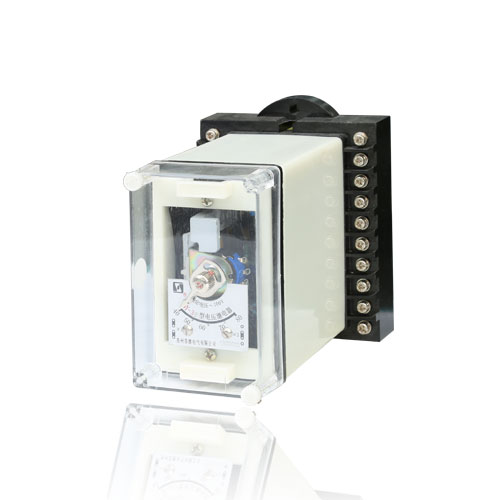

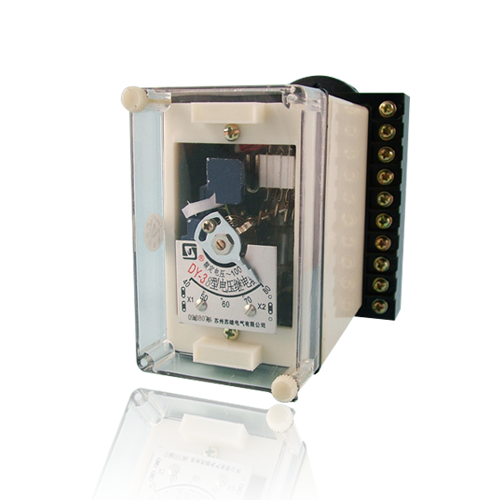

产品说明
DY-30系列电压继电器，用于继电保护线路中，作为过电压保护或低电压闭锁的动作元件。
产品特点
DY-30系列电压继电器电磁式，瞬时动作，磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定范围变化一倍。
继电器名牌的刻度值及额定值足线圈并联时的(以V为单位)。转动刻度盘上的指针、以改变游丝的反作用力矩，从而可以改变继电器的动作值。
继电器的动作：对于过电压继电器，电压升至整定值或大于整定值时，继电器就动作，动合触点闭合，改断触点断开。当电压降低到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合，对于低电压继电器，当电压降低到整定电压时，继电器就动作，动合触点断开，动断触点闭合。
继电器有A11K，A11H，A1lQ三种结构。
继电器的重量：约0.6kg。
应用及安装

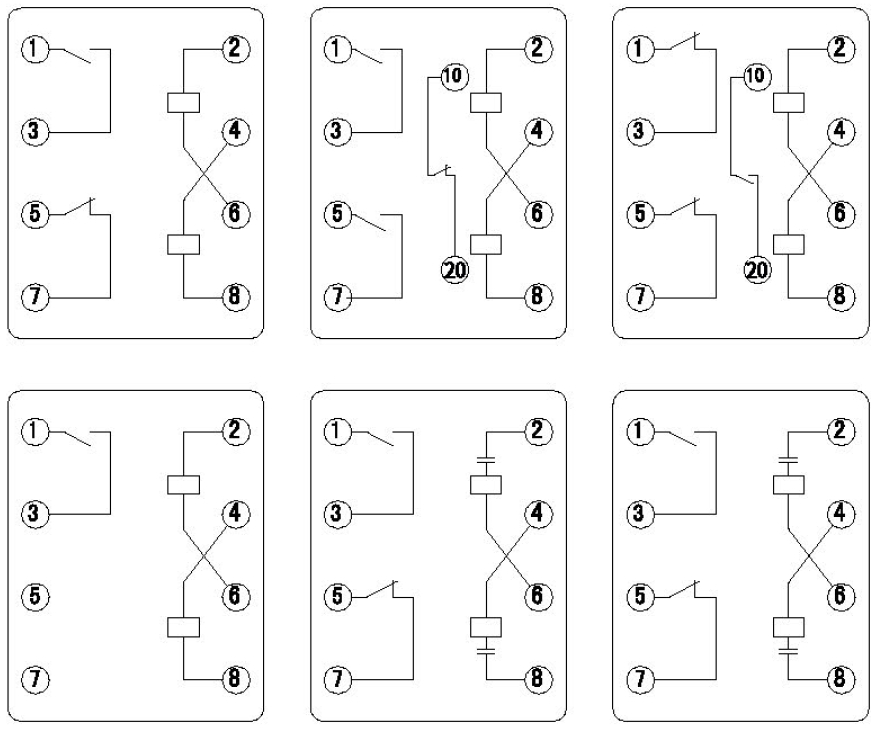

上图依此为:
DY-32.36 DY-33.37 DY-34.38

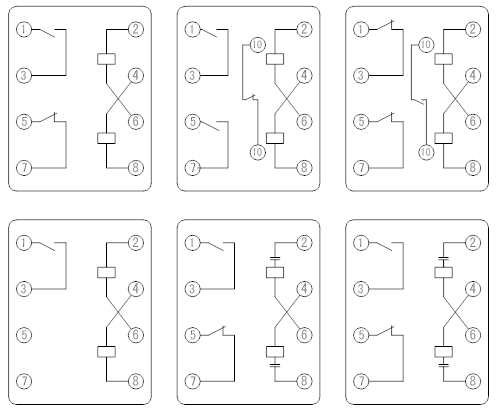

DY-31.35 DY-32／60C DY-34／60C 图1 DY-30系列电流继电器内部接线图(背视)
技术参数
触点的数量
| 型号 | 触点数量 | |
| 常开 | 常闭 | |
| DY-31、35 | 1 | |
| DY-32、36 | 1 | 1 |
| DY-33、37 | 2 | 1 |
| DY-34、38 | 1 | 2 |
| DY-32/60C | 1 | 1 |
| DY-34/60C | 1 | 2 |
| 型 号 |
最大整定 电压(V) |
额定电压(V) | 长期允许电压（V） |
电压整定 范围(V) |
动作电压（V） | |||
|
线圈 并联 |
线圈串联 | 线圈并联 | 线圈串联 | 线圈并联 | 线圈串联 | |||
|
DY-32/60C DY-34/60C |
100 | 200 | 110 | 220 | 15～60 | 15～30 | 30～60 | |
|
DY-31 DY-32 DY-33 DY-34 |
60 | 30 | 60 | 35 | 70 | 15～60 | 15～30 | 30～60 |
| 200 | 100 | 200 | 110 | 220 | 50～200 | 50～100 | 100～200 | |
| 400 | 200 | 400 | 220 | 440 | 100～400 | 100～200 | 200～400 | |
|
DY-35 DY-36 DY-37 DY-38 |
48 | 30 | 60 | 35 | 70 | 12～48 | 12～24 | 24～48 |
| 160 | 100 | 200 | 110 | 220 | 40～160 | 40～80 | 80～160 | |
| 320 | 200 | 400 | 220 | 440 | 80～320 | 80～160 | 160～320 | |
注：DY-32/60C、DY-34/60C规格为长期热稳定（具有内附串联电容）电压继电器。
继电器刻度相限误差：不大于6%。
动作值的变差：不大于6%。
对于DY-31、32、33、34电压继电器的返回系数不小于0.8；DY-35、36、37、38低电压继电器的返回系数不大于1.25。
动作时间
对于过电压继电器
在1.1倍动作值时，动作时间不大于0.12s；在2倍动作值动作时间不大于0.04s。
对于低电压继电器
当继电器的工作电压为0.5倍整定电压时，动作时间不大于0.15s。
过电压能力：当线圈并联时，在最小整定值处，将电压由零均匀地上升到1.05～2.2倍整定电压，在此范围内，继电器不应有使得动合触点不工作的振动。经此试验后，继电器应仍能满足技术条件的要求。
过电压：继电器当加1.75倍整定值或更高时继电器的动合触点应无抖动地闭合。
当无外来的碰撞和振动时。过电压继电器的各整定(第一点除外)位置上的工作电压为0.6倍整定值时，其动断触点应可靠地闭合电路。
低电压继电器在工作电压为0.6倍整定电压或更低时，其动断触点应无抖动的闭合。
当无外来的碰撞和振动时，低电压继电器各整定位置上的工作电压不低于1.5倍整定电压时，其动合触点应当可靠地闭合电路。
在动作电压和返回电压下；继电器的可动系统不应当停滞在中间位置。
当周围空气的相对湿度不大于85％，继电器的电路对壳(外壳上的非导电金属部分)的绝缘电阻，用500V兆欧表测量应当不小于300M12。
继电器的导电部分对外壳(外壳上的非导电金属部分)的绝缘，能耐受50Hz交流电压2kV历时1min的试验。
触点断开容量：当电压不大于250V及电流不大于2A时，触点的断开功率，在具有电感负荷的直流电路(时间常数不大于5×10-3s)中为50W，在交流电路中为250VA。
功率消耗：在最小整定值处，继电器的线圈所消耗的功率不超过表5的数据。
当周围介质温度为+40℃时，继电器在表2和表3所示的长期允许电流，电压下长期工作时，不会有绝缘和其他电气元件的损坏，而线圈的温升不大于60K。
寿命：继电器电寿命500次，机械寿命为5000次。
使用和维护
继电器使用，需取去外壳，拔出机器，检查有无在运输中产生的损坏，如动片碰到磁板，游丝各圈相碰，动片轴上的摩擦等，为此，将继电器的指针整定在第一定点上，用手将可动系统往磁板方向转动，然后放开，可动系统应当转回到原来位置直到止档，然后进行必要的调整和整定。
继电器在重新调整时，必须保证。
可动系统的轴向活动量在0.15～0.3mm之间。
动片与磁极间的气隙，应当保证继电器在规定的任何工作情况下，动片和磁板不得相碰。
具有动合触点和动断触点的继电器，在动作过程中，桥形触点不得同时接触一动合静触点和一动断静触点。
当指针由第一刻度值旋向最终刻度值时，游丝各圈不相碰。
继电器动作时，桥形触点应当在静触点的中心线上滑动(公差±lmm)，动、静触点总气隙不小于2mm。
静触点和限制片之间的距离应不大于0.3mm。
在调整继电器的动作值时，最小整定值的调整主要足改变游丝反作用力的大小，最大整定值的调整，主要是改变动片和磁板间的气隙等。
不宜润滑继电器轴和轴承。
不允许用砂纸或其它粗造材料清洁触点，宜用锋利的刀刃或清洁的细磨石清洁触点，然后用清洁的、柔软的布片擦干净，避免用手指接触触点。
外形尺寸
