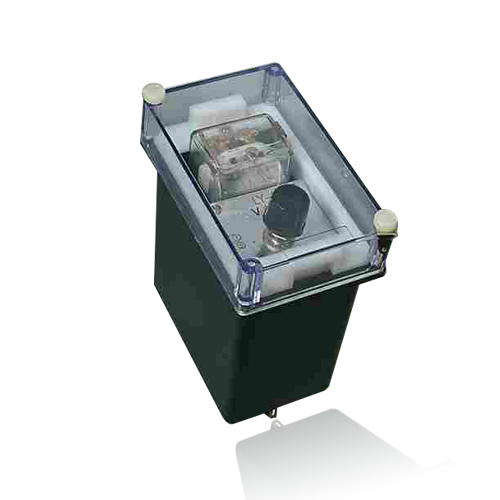

LY-1A型电压继电器

LY-1A型电压继电器主要用于零序电压回路作为接地保护以及其安整定值远低于额定值回路中作为低定值的过电压启动元件。

型号 :【电磁式继电器】LY-1A
品牌 : 【苏继电气】
产品说明
LY-1A型电压继电器主要用于零序电压回路作为接地保护以及其安整定值远低于额定值回路中作为低定值的过电压启动元件。
产品特点
应用及安装
LY-1A型电压继电器接线图
技术参数
主要技术参数
返回系数:不小于0.4;
刻度误差:不大于±12%;
动作时间:三倍动作值下动作时间不大于15ms;
触点数量:一转换;
功率消耗:不大于10VA;
触点容量:在电压不超过250V,电流不超过5A,时间常数为5±0.75ms的直流有感负荷中,产品输出触点的断开容量为50W.输出触点在上述规定的负荷条件下,产品能可靠动作及返回5*104次。输出触点长期允许接通电流为5A。
额定电压 额定频率 电压整定范围 1、3端子短接整顿定范围 3、5端子短接整定范围
100V 50Hz 3~12V 3~6V 6~12V
100V 50Hz 10~40V 10~20V 20~40V
150V 50Hz 30~120V 30~60V 60~120V
400V 50Hz 100~400V 100~200V 200~400V

外形尺寸
LY-1A型电压继电器尺寸图
