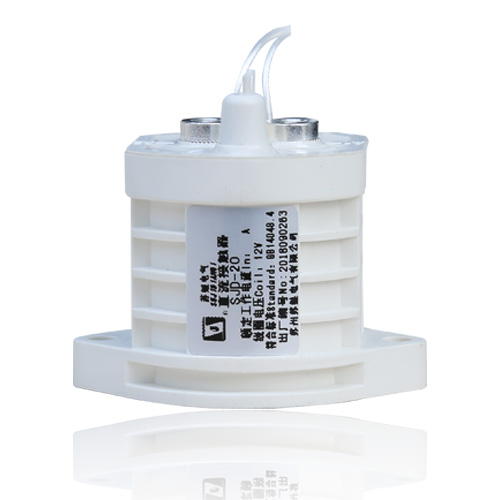

SJD-20 大功率直流接触器

SJD-20 大功率直流接触器采用惰性气体密封,使得产品在动作时,触点之间基本无电弧,并采用磁吹灭弧,让安全得到保障。

型号 :【直流接触器】SJD-20
品牌 : 【苏继电气】
产品说明

适用范围:
1. 用于矿业设备、机械车辆的驱动和控制系统。
2. 用于工业机械的电源控制、电路绝缘等。
3. 用于直流开关设备。
4. 用于汽车电池配电及备份。
5. 用于混合动力汽车、电动汽车充电桩等领域。
6. 用于太阳能及风力发电等领域。
产品特点
1. 可靠密封性使该产品可以在恶劣及防爆环境中长期使用,其线圈、触头等内部组件不氧化,同时该产品具有能耗低、发热少、寿命长、体积小、重量轻等优点。
2. 可控制高电压大电流
3. 节能   部分规格产品采用节能板。
4. 较小的电弧让产品使用时更有效、更安全
采用惰性气体密封,使得产品在动作时,触点之间基本无电弧,并采用磁吹灭弧,让安全得到保障。
5. 稳定性高   内部机构及结构完全密封在惰性气体中,不受外界不良因素干扰,接触电阻长久保持稳定。
6. 适用场所广泛    用途包括:直流电源控制、电池开关控制、电路安全保护等。

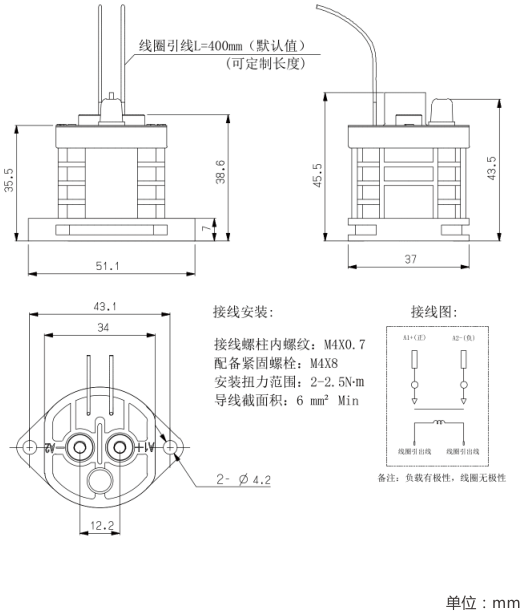

应用及安装

注意事项:
1. 安装接触器时均要使用垫圈以防螺丝松脱。
2. 有极性的产品要按产品端盖上的标示进行接线,无极性产品进出线位置无要求。
3. 切勿将本产品安装在强磁场的环境中(靠近变压器或磁铁处),或靠近热辐射源。
4. 本产品有其自身的电寿命,切勿在超过其切换能力和寿命参数的状态下使用。
5. 确保本产品使用环境温度在 -40~+85℃范围之内,过高的温度容易使内部的惰性气体加速扩散,避免存在过高的温度环境下使用该产品。
6. 接阻性负载时 , 按照主触点额定参数使用,如果连接感性负载(L 负载)同时 L/R > 1ms 时,应为该感性负载并联浪涌电流保护装置。
7. 接线安装时要注意保证主引出端和接线头的清洁,并拧紧,避免引出端连接处过度发热。
技术参数
线圈参数
额定工作电压(US) 12VDC 24VDC
工作电压范围(20℃) (85℃-110℃)Us (85℃-110℃)Us
吸合电压(20℃) 75℃ Us Max 75℃ Us Max
保持电压(20℃) 85℃ Us Min 85℃ Us Min
释放电压(20℃) 10℃ Us Min 10℃ Us Min
线圈电阻(20℃) 45Ω±5℃ 167Ω±5℃
线圈功率(20℃) 3.2W 3.2W
线圈极性
主触点参数
最大持续过电流
(外部连接导线截面积6mm²Min)
20A
触点电压 12-900VDC
额定控制容量 20A  450VDC
短时耐受电流 60A  30S
100A  10S
触点吸合时间 25ms  Max
触点释放时间 10ms  Max
最大分断电流(1次以上) 300A  350V
触点形式 一组常开
触头极性 有极性或无极性
接触电阻 ≤2mΩ

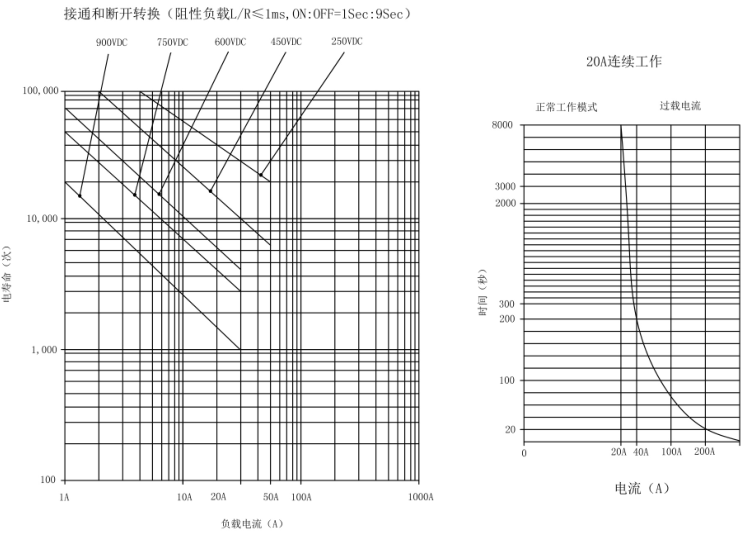

寿命
机械寿命 1X106
电寿命(L/R  ≤1ms) 1.5X104
介电性能参数
触点间 2500V AC/ 60 Sec/1mA
触点与线圈间 2500V AC/ 60 Sec/1mA

机械性能
冲击 20G 峰值,11ms  1/2正弦波(线圈通电)
震动 20G 峰值 ,80~2000HZ 正弦波
使用环境
环境温度 -40℃~+85℃
湿度 5%~85%RH
海拔高度 <4000M
重量:110g

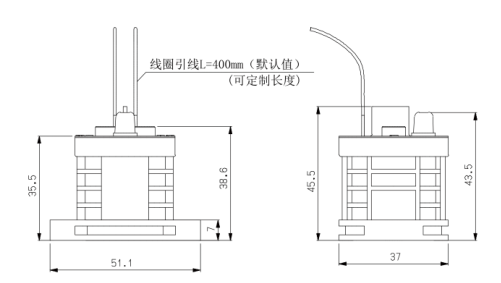

外形尺寸
