产品说明

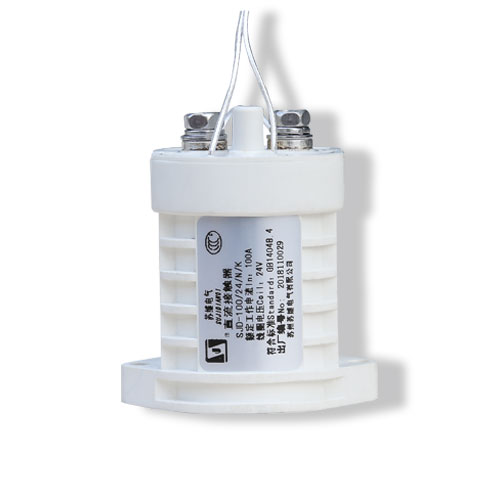

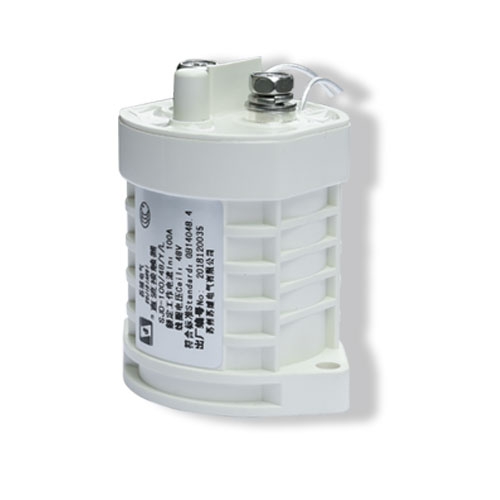

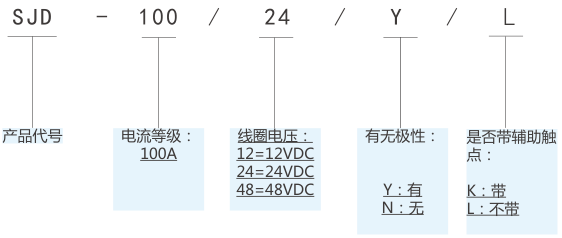

SJD-100 大功率直流接触器适用范围
SJD-100 大功率直流接触器适用范围
1. 用于矿业设备、机械车辆的驱动和控制系统。
2. 用于工业机械的电源控制、电路绝缘等。
3. 用于直流开关设备。
4. 用于汽车电池配电及备份。
5. 用于混合动力汽车、电动汽车充电桩等领域。
6. 用于太阳能及风力发电等领域。
产品特点
1. 可靠密封性使该产品可以在恶劣及防爆环境中长期使用，其线圈、触头等内部组件不氧化，同时该产品具有能耗低、发热少、寿命长、体积小、重量轻等优点。
2. 可控制高电压大电流
3. 节能 部分规格产品采用节能板。
4. 较小的电弧让产品使用时更有效、更安全.采用惰性气体密封，使得产品在动作时，触点之间基本无电弧，并采用磁吹灭弧，让安全得到保障。
5. 稳定性高 内部机构及结构完全密封在惰性气体中，不受外界不良因素干扰，接触电阻长久保持稳定。
6. 适用场所广泛 用途包括：直流电源控制、电池开关控制、电路安全保护等。
应用及安装
注意事项：
1. 安装接触器时均要使用垫圈以防螺丝松脱。
2. 有极性的产品要按产品端盖上的标示进行接线，无极性产品进出线位置无要求。
3. 切勿将本产品安装在强磁场的环境中（靠近变压器或磁铁处），或靠近热辐射源。
4. 本产品有其自身的电寿命，切勿在超过其切换能力和寿命参数的状态下使用。
5. 确保本产品使用环境温度在 -40~+85℃范围之内，过高的温度容易使内部的惰性气体加速扩散，避免存在过高的温度环境下使用该产品。
6. 接阻性负载时 按照主触点额定参数使用，如果连接感性负载（L 负载）同时 L/R ＞ 1ms 时，应为该感性负载并联浪涌电流保护装置。
7. 接线安装时要注意保证主引出端和接线头的清洁，并拧紧，避免引出端连接处过度发热。
技术参数
| 额定工作电压(US) | 12VDC | 24VDC | 48VDC |
| 工作电压范围(20℃) | （85℃-110℃）Us | （85℃-110℃）Us | （85℃-110℃）Us |
| 吸合电压(20℃) | 75℃ Us Max | 75℃ Us Max | 75℃ Us Max |
| 保持电压(20℃) | 85℃ Us Min | 85℃ Us Min | 85℃ Us Min |
| 释放电压(20℃) | 10℃ Us Min | 10℃ Us Min | 10℃ Us Min |
| 线圈电阻(20℃) | 26Ω±5℃ | 96.5Ω±5℃ | 392Ω±5℃ |
| 线圈功率(20℃) | 5.6W | 5.9W | 5.8W |
| 线圈极性 | 无 | 无 | 无 |
|
最大持续过电流 （外部连接导线截面积6mm²Min） |
100A |
| 触点电压 | 12-900VDC |
| 额定控制容量 | 100A 450VDC |
| 短时耐受电流 | 150A 600S |
| 180A 60S | |
| 触点吸合时间 | 25ms Max |
| 触点释放时间 | 10ms Max |
| 最大分断电流（1次以上） | 600A 450V |
| 触点形式 | 一组常开 |
| 触头极性 | 有极性或无极性 |
| 接触电阻 | ≤2mΩ |
| 触点形式 | 一组常开 | 接触电阻 | 15mΩ Max |
| 最大负载 | 0.5A 30VDC;1A 125VAC | ||
| 机械寿命 | 1X106 |

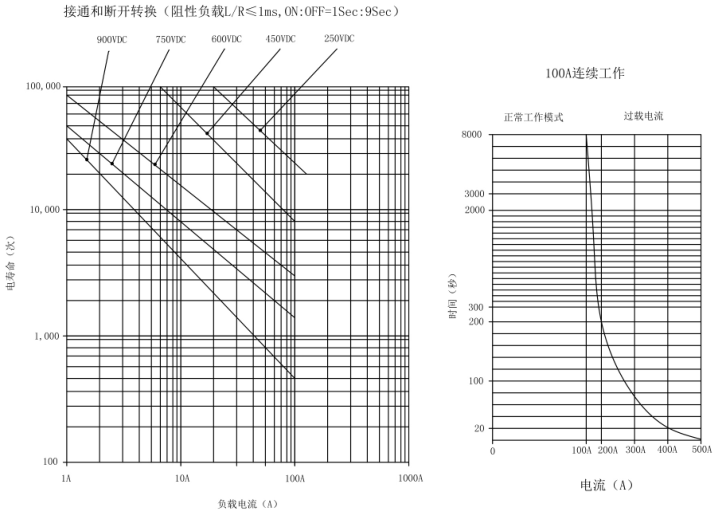

| 电寿命（L/R ≤1ms） | 1X104 |
| 触点间 | 2500V AC/ 60 Sec/1mA |
| 触点与线圈间 | 2500V AC/ 60 Sec/1mA |
| 冲击 | 20G 峰值，11ms 1/2正弦波（线圈通电） |
| 震动 | 20G 峰值 ，80~2000HZ 正弦波 |
| 环境温度 | -40℃~+85℃ |
| 湿度 | 5%~85%RH |
| 海拔高度 | <4000M |
| 重量：110g | |

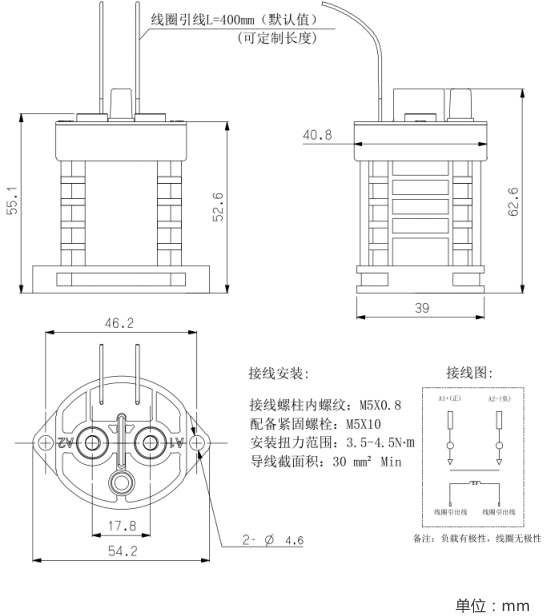

外形尺寸
资料下载
