产品说明
JX-10、20、30系列集成电路信号继电器适用于直流操作的保护线路和自动控制线路中作为信号指示器。
产品特点
1、动作速度快，克服了电磁型信号继电器不能及时反应真空开关快速动作指示信号的缺陷，或动作时机械结构卡死现象。
2、启动电压或电流可以是连续量或脉冲量（宽度大于50ms）。
3、继电器动作后，继电器对启动回路不消耗功率，对电源回路面板上LED发光管有微量
4、功耗外也不消耗功率因此本继电器连续工作无发热和噪声现象.详见后页补充说明.
5、具有远方复归功能，可以很好实现无人值守要求。
6、具有两付或两付以上动合触点，满足中央信号及信号远传的要求。
7、具有磁保持记忆功能。
8、具有多种结构形式，可取代现有的多种电磁型信号继电器。
9、该继电器可以随意接入LED光字牌或白炽灯光字牌。
应用及安装

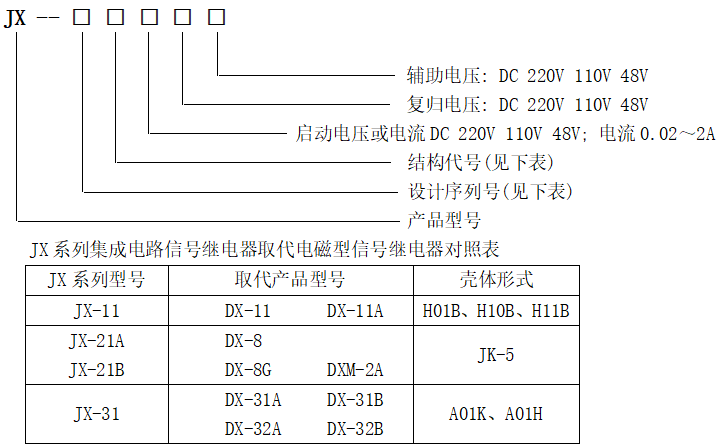

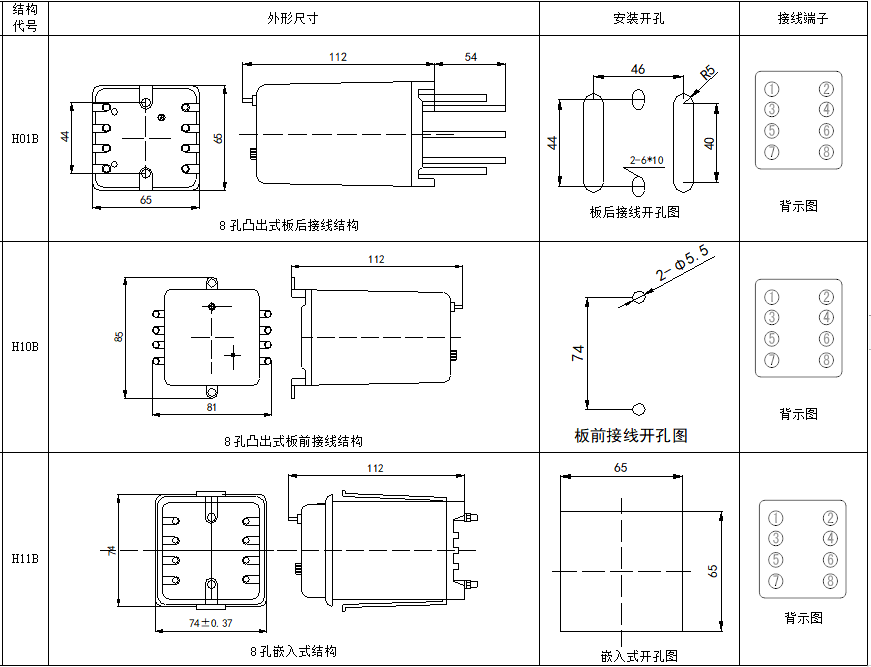

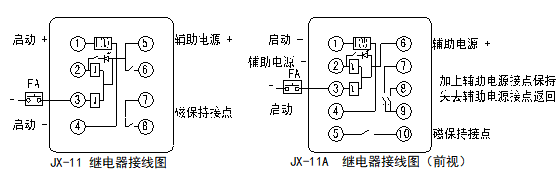

JX-11（替代DX-11）、JX-11A继电器接线图外型尺寸见《尺寸图》H01B、H10B、H11B

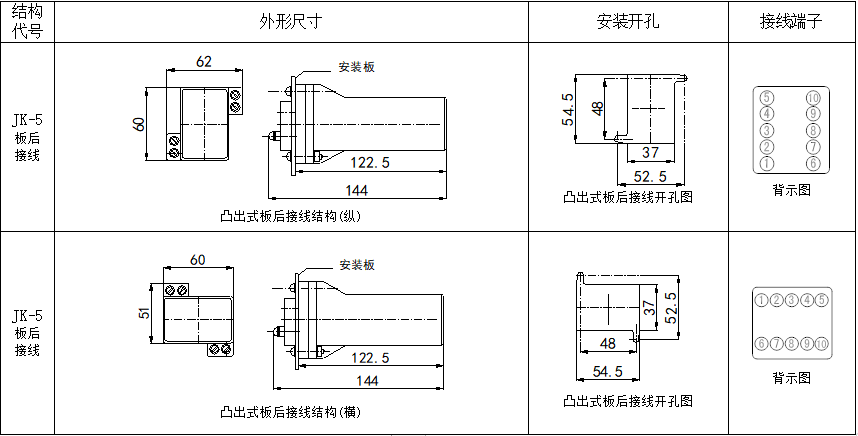

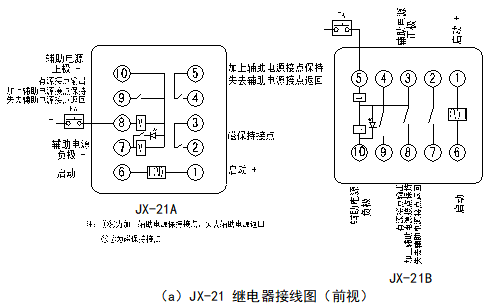

附图2：JX-21A（替代DX-8）、JX-21B（替代DX-8G、DXM-2A）继电器接线图，外形尺寸及安装尺寸见《尺寸图》JK-5

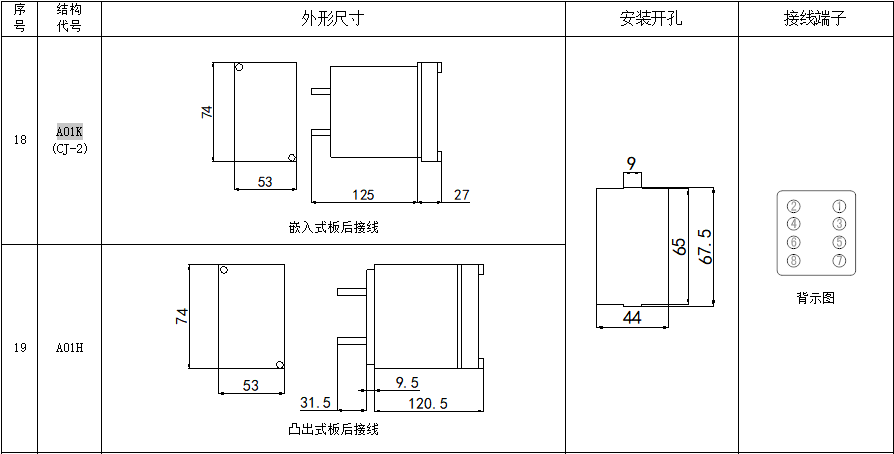

附图3：JX-31（替代DX-31）继电器接线图，外形尺寸及安装尺寸见《附录》A01K、A01H
附图2：JX-21A（替代DX-8）、JX-21B（替代DX-8G、DXM-2A）继电器接线图，外形尺寸及安装尺寸见《尺寸图》JK-5
附图3：JX-31（替代DX-31）继电器接线图，外形尺寸及安装尺寸见《附录》A01K、A01H
技术参数
1 启动额定值：电压型：DC220V．110V．48V．电流型：0.02A-2A（0.01A作为特殊规格）。
2 电源电压和复归电压额定值：DC220V．110V．48V。
3 动作值：电压型：动作电压不大于70％额定值；电流型：动作电流不大于90％额定值。
4 动作时间：在额定工作状态下，不大于15ms。
5 启动回路功耗：电压型：动作瞬间不大于2W；电流型：动作瞬间不大于3W。
6 电源回路功耗：动作时不大于3W，动作后不大于1.5W。
7 触点容量
在250V以下直流有感电路（时间常数为5ms）中，电流不大于2A时，触点容量不小于30W；在250V以下交流电路（COSφ=0.4±0.1）中，电流不大于2A时，触点容量不小于250VA。
8 热稳定性：电压型：可长期加110％额定值。电流型：可长期加3倍额定值，继电器不产生温升。
9绝缘强度：继电器各导电端子连在一起，对外露的非带电金属部分或外壳之间，应能承受2000V 50Hz。交流电压历时1min，无绝缘击穿及闪络现象。
10 绝缘电阻：继电器各导电端子连在一起，对外露的非带电金属部分或外壳，用开路电压为500V兆。欧表测量其绝缘电阻应不小于300MΩ。
11 寿命：继电器在额定工作状态下，电寿命和机械寿命为106次。
12 重量：约0.3kg。
外形尺寸
