产品说明
DZ-30B系列中间继电器用于直流操作的各种保护和自动控制线路中，作为辅助继电器以增加触点数量和触点容量。
产品特点

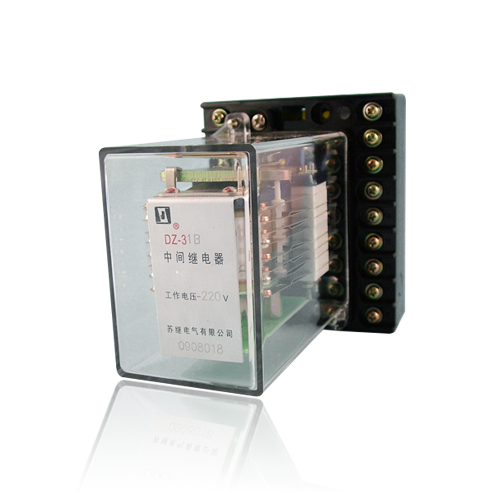

继电器为电磁式动作继电器。采用JK-1型壳体，将DZY-200机芯装入壳体中，具有透明的壳罩可以清楚观察到继电器的内部结构。当电压加在线圈两端时，衔铁向闭合位置运动，此时动合触点闭合，动断触点断开。断开电源时，衔铁在接触片的压力作用下，返回到原始状态，动合触点断开，动断触点闭合。
应用及安装
技术参数
| 型号 | DZ-31B | DZ-32B |
| 触点形式 |
三动合 三转换 |
六动合 |
| 交流额定电压（V） | 220、110、48、24、12 | |
| 动作电压 | 不大于额定电压的70％，不小于额定电压的30％ | |
| 返回电压 | 不小于额定电压的5％ | |
| 动作时间 | 在额定电压下不大于0.05s | |
| 功率消耗 | 在额定电压下不大干5w | |
| 寿命 | 10万次 | |
| 触点断开容量 | 在电压不超过220V，电流不大于1A的直流有感负荷电路(τ=5±0.75ms)中，断开容量为50W；在220V以下的交流电路中为250VA。 | |
| 触点长期允许通过电流不大于5A | ||
| 调试方法 | 触点间隙：动合触点不小于1.5mm，动断触点不小于1mm。触点超行程不小于0.3mm | |
| 调整触点片的压力可以改变动作值和返回值 | ||
| 重量 | 1.5kg | |

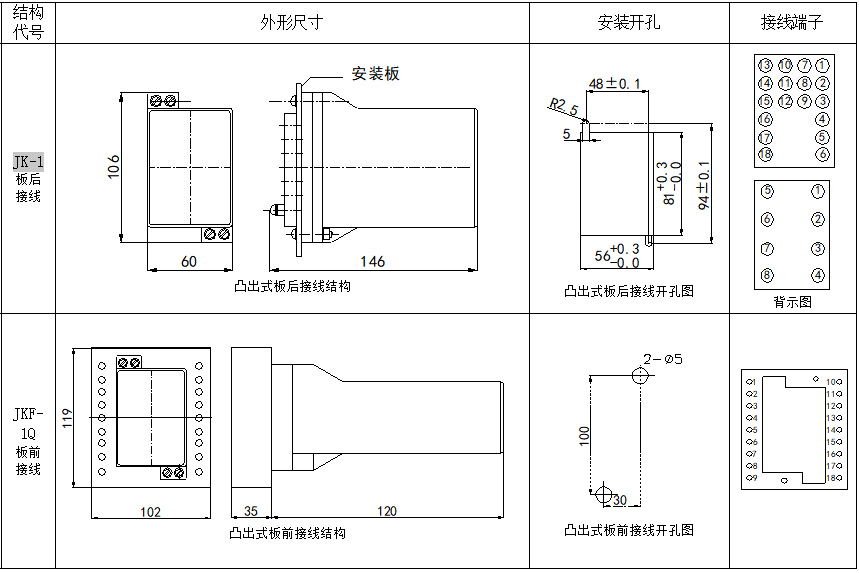

外形尺寸
资料下载
