产品说明
DS-30系列时间继电器(以下简称继电器)作为辅助元件用于各种保护及自动装置中，使被控元件达到所需要的延时，在保护装置中用以实现主保护与后备保护的选择性配合。
产品特点
DS-30系列时间继电器系一电磁铁带动一钟表延时机构，电磁铁可以由直流或交流电源供电，本系列中的交流时间继电器其内部装有桥式整流器，将电源整流后供给电磁铁。每台继电器内均有两副瞬时转换触点，一副延时主触点(终止触点)，根据不同的规格，可以安装一副滑动延时触点，其延时整定值，可以等于或小于延时主触点的整定值；继电器由于其安装及接线方式不同，同一机芯可以有三种结构形式，即A11K为嵌入式安装；A11H为突出安装后接线；A11Q为突出安装前接线，见《接线图》。继电器盖子上可以装设拖针，以指示继电器动作情况(规格表中型号后带有X的即为带有拖针的规格)，为便于维修，继电器内部有插件，在取下盖子后即可将继电器部分抽出。
应用及安装

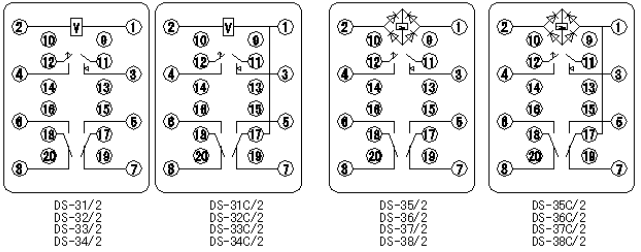

注：端子3、11为滑动触点，端子4、12为终止触点，不带滑动触点的继电器，其内部接线同上，短期工作在端子1、2加电压，长期工作在端子2、17加电压。
注：端子3、11为滑动触点，端子4、12为终止触点，不带滑动触点的继电器，其内部接线同上，短期工作在端子1、2加电压，长期工作在端子2、17加电压。
技术参数
继电器型号说明：
例：DS-31C/2XA11K
其中：DS表示电磁式时间继电器；
31～38为设计序号，并用其第二位数字同时表示延时范围及电源种类(1～4为四种延时范围，同时表示直流电源，5～8表示与1～4相同的延时范围，但为交流电源)。
C表示长期工作，带有外附电阻；
/2表示有滑动延时触点；
/X表示有拖针(凸出安装继电器不设拖针)；
A11K 表示嵌入安装，后接线。
因此上例为：嵌入式后接线延时为0.125～1.25s，长期工作，带有滑动延时触点及拖针的时间继电器(型号不能表示电压规格，因而在订货时要注明额定电压)。
/T为 突出式继电器
如DS-32/2T为突出式延时为0.5～5s短时工作，带有滑动延时触点的时间继电器。
表1为嵌入式继电器的各种规格，突出式的可在型号后加T字即可不另列表，但突出式继电器没有拖针。
直流继电器动作电压不大于75%额定电压，交流继电器动作电压不大于85%额定电压，返回电压不小于5%额定电压。
继电器延时的变差：(指在20±5℃时10次动作中，最大与最小值之差)
对于DS-31， DS-31C， DS-35， DS-35C为0.06s。
对于DS-32， DS-32C， DS-36， DS-36C为0.125s。
对于DS-33， DS-33C， DS-37， DS-37C为0.25s。
对于DS-34，DS-34C，DS-38，DS-38C为0.5s。
表1
| 型号 | 电源 | 延时（s） | 工作方式 | 滑动触点 | 拖针 | 额定电压（V） | 注 | |
| DS-31- |
A11K A11H A11Q |
直 流 |
0.125～1.25 |
短 期 |
220、110 48、24 |
|||
| DS-31/2- | 0.125～1.25 | + | ||||||
| DS-31/x- | 0.125～1.25 | + | ||||||
| DS-31/2x- | 0.125～1.25 | + | + | |||||
| DS-32- | 0.5～5 | |||||||
| DS-32/2- | 0.5～5 | + | + | |||||
| DS-32/x- | 0.5～5 | + | ||||||
| DS-32/2x- | 0.5～5 | + | ||||||
| DS-33- | 1～10 | |||||||
| DS-33/2- | 1～10 | + | + | |||||
| DS-33/x- | 1～10 | + | ||||||
| DS-33/2x- | 1～10 | + | ||||||
| DS-34- | 2～20 | |||||||
| DS-34/2- | 2～20 | + | + | |||||
| DS-34/x- | 2～20 | + | ||||||
| DS-34/2x- | 2～20 | + | ||||||
| DS-31c- | 0.125～1.25 |
长 期 |
有外附电阻 | |||||
| DS-31c/2- | 0.125～1.25 | + | + | |||||
| DS-31c/x- | 0.125～1.25 | + | ||||||
| DS-31c/2x- | 0.125～1.25 | + | ||||||
| DS-32c- | 0.5～5 | |||||||
| DS-32c/2- | 0.5～5 | + | + | |||||
| DS-32c/x- | 0.5～5 | + | ||||||
| DS-32c/2x- | 0.5～5 | + | ||||||
| DS-33c- | 1～10 | |||||||
| 型号 | 电源 | 延时（s） | 工作方式 | 滑动触点 | 拖针 | 额定电压（V） | 注 | |
| DS-33c/2- |
A11K A11H A11Q |
直 流 |
1～10 |
长 期 |
+ | + |
220、110 48、24 |
有外附电阻 |
| DS-33c/x- | 1～10 | + | ||||||
| DS-33c/2x- | 1～10 | + | ||||||
| DS-34c- | 2～20 | |||||||
| DS-34c/2- | 2～20 | + | + | |||||
| DS-34c/x | 2～20 | + | ||||||
| DS-34c/2x | 2～20 | + | ||||||
| DS-35- |
A11K A11P A11H A11Q |
交 流 |
0.125～1.25 |
短 期 |
220、127 110、100 |
|||
| DS-35/2- | 0.125～1.25 | + | ||||||
| DS-36- | 0.5～5 | |||||||
| DS-36/2- | 0.5～5 | + | ||||||
| DS-37- | 1～10 | |||||||
| DS-37/2- | 1～10 | + | ||||||
| DS-38- | 2～20 | |||||||
| DS-38/2- | 2～20 | + | ||||||
| DS-35c- | 0.125～1.25 |
长 期 |
有外附电阻 | |||||
| DS-35c/2- | 0.125～1.25 | + | ||||||
| DS-36c- | 0.5～5 | |||||||
| DS-36c/2- | 0.5～5 | + | ||||||
| DS-37c- | 1～10 | |||||||
| DS-37c/2- | 1～10 | + | ||||||
| DS-38c- | 2～20 | |||||||
| DS-38c/2- | 2～20 | + | ||||||

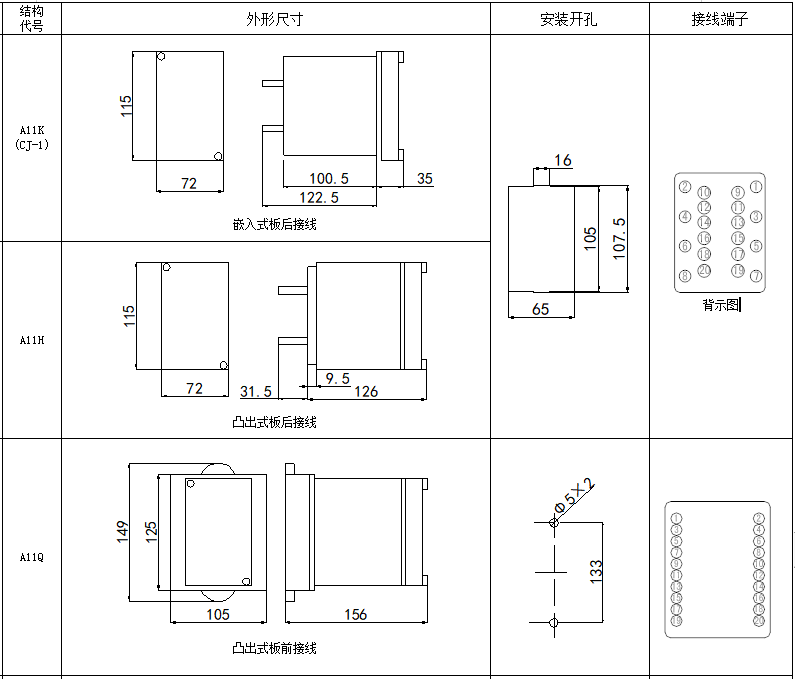

外形尺寸
