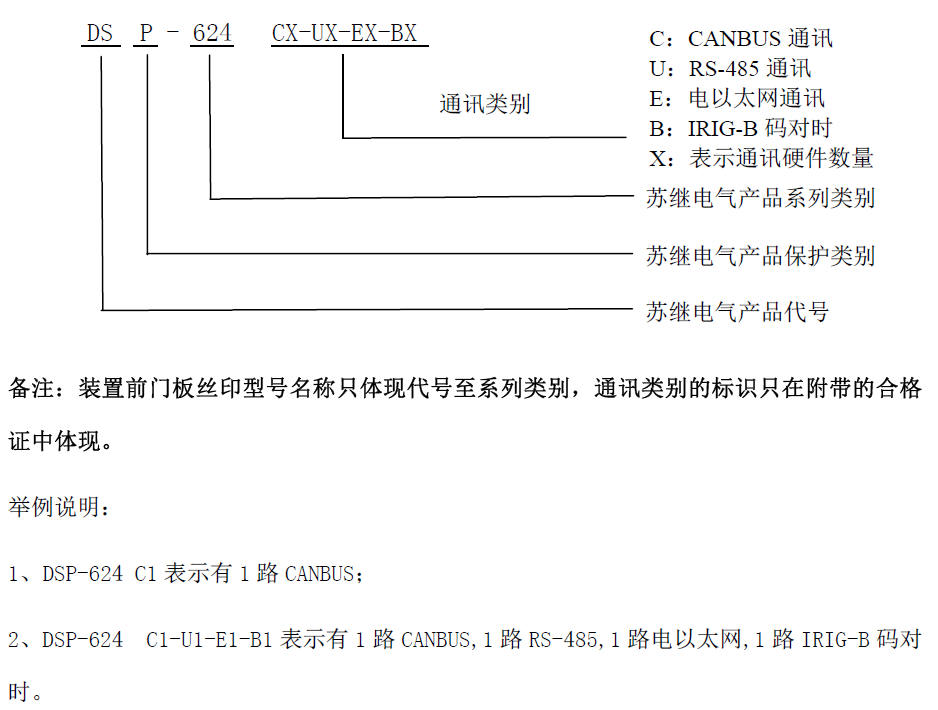

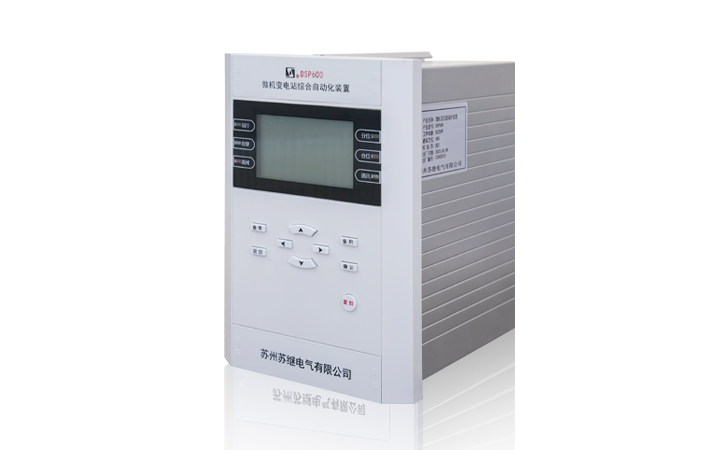

产品(型号)说明
产品优势 1保护功能
a) 三段式（或两段两时限式）复合电压启动过流保护功能；
b) 二段式零序电压闭锁零序过流；
c) 零序电流闭锁零序过压保护；d) 过负荷保护功能；
e) 低电压保护功能；
f) 低频保护功能；
g) 反时限过流保护；
h) 电流不平衡保护功能；
i) PT断线及绝缘监察功能。
2通讯功能
a) 装置可提供三种通讯模式：RS-485通讯、CANBUS通讯、电以太网通讯；（订货时需说明）
b) 装置上传实时数据，包括测量数据、录波数据、故障、告警信号及所有的保护整定值、配置、系数等；可远方在线修改定值和投退保护功能；
c) 接收上级下发的命令，主要包括：远程控制、系统对时、定值整定及数据的读写命令等。
3操作箱功能
a) 装置内含具备防跳功能的操作箱；
b) 操作回路的分合闸电流能够自适应。
4装置自检功能
a) 装置自动检测RAM、FLASH、A/D及电源消失等故障；
b) 自动检测定值、配置、系数等参数。
5事件记录、故障录波
a) 记录事件内容包括保护动作事件、装置异常故障；
b) 记录保护动作事件的类型、动作时刻及保护动作时的运行参数；
c) 故障录波的内容包括：保护动作的时刻、保护动作的类型及启动录波前后的有效值；
d) 故障录波的数据长度：通道的故障前2周波及故障后4周波；
e) SOE可掉电保存48组数据，故障报告可掉电保存16组数据。
6监控功能
a) 装置具有测量电流、电压、频率等模拟量的测量功能；
b) 采集断路器、储能、隔离刀闸、远方╱就地等位置信号及其它开关量信号；
c) 分、合断路器的控制功能。
7显示功能
面板上具有汉字液晶显示、状态指示灯和键盘操作，可方便地实现测量跟踪监视、在线修改定值或投退保护功能，并可通过复归按键或远方复归故障指示灯。
应用安装 装置采用符合IEC60297 的5U 标准高度机箱。

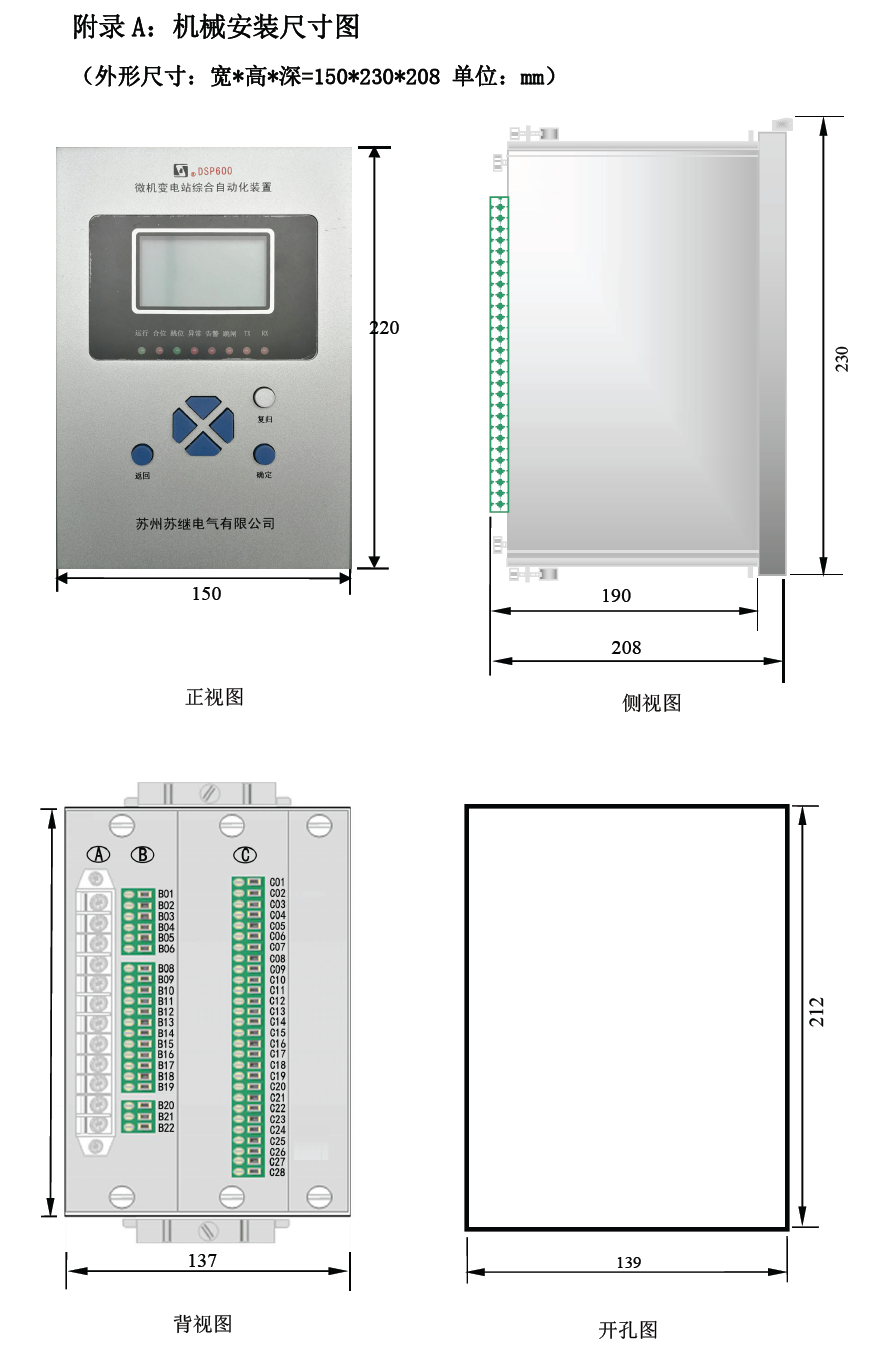

装置整体嵌入式安装,采用后拔插的插件式结构，箱后接线，外型机械尺寸见附录A。
本装置基本配置包括两个功能插件（CPU 插件、出口插件）和一个MMI 板（人机接口板）。
在此基础上用户还可根据需要选配一个通讯插件,各插件基本功能如下：
1）CPU 插件
CPU 插件采用ARM 处理器构成简捷高效的数据采集和处理系统，独特的设计和先进的表面贴安装工艺大大提高了系统的可靠性和抗干扰能力。硬件具有两级看门狗保证系统在异常时能及时复位； 完善的软硬件自检还能使系统在运行时保证保护动作可靠性。
2）出口插件
该插件接收CPU 下发的控制命令并完成操作机构的跳闸、合闸操作及防跳跃功能；采集并上传开关的合位/跳位信号；装置故障时该插件还可产生故障信号并闭锁跳/合闸操作。
3）MMI 板(人机接口板)
MMI 板配有便捷的输入键盘和丰富的液晶显示，为用户提供了良好的操作界面。
技术参数 1 保护动作时间（包括出口继电器动作时间）
动作时间平均误差: 不超过±35ms
2 精确工作范围
最小精工电流: 0.08In
最大精工电流: 20In
最小精工电压: 0.4V
最大精工电压： 120V
3 定值整定范围
电流定值整定范围:
0.4 ~ 99.99A（In=5A）
0.10 ~ 20.00A（In=1A）
零序电流定值整定范围:
0.02 ~ 5.00A （小电流接地系统）
0.40 ~ 99.99A（380V三相四线制接地系统）
零序电压定值整定范围: 5 ~ 120V
电压定值整定范围: 5 ~ 100V
时间定值整定范围: 0~ 120.00s
3.4 定值误差
电流定值误差: 电流大于1.00A时，不超过±2.5%
零序电流定值误差： 平均误差不超过±5%(零序电流小于1A时平均误差不超过±30%）
零序电压定值误差: 不超过±3%
电压定值误差: 不超过±3%
时间定值误差: 不超过±35ms
3.5 遥测精度
U，I 0.2级
P，Q 0.5级
3.6 遥信分辨率
不大于２ms
