产品(型号)说明

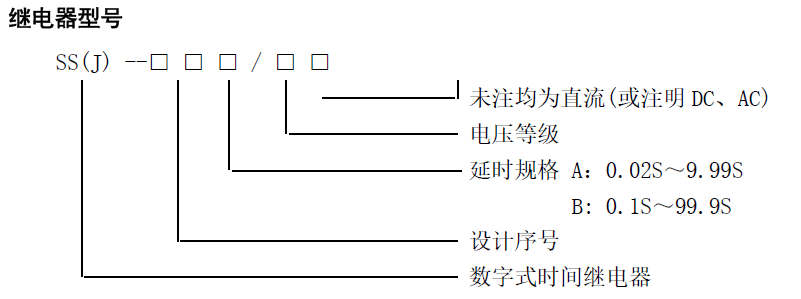

继电器工作条件：
A．环境温度为：-10~+50℃；
B．大气压力：80~110Kpa；
C．空气相对湿度：50％-90％；
D. 工作位置垂直安装；
E．应有风雷雨砂防护设备，及无腐蚀性气体，无爆炸性气体的环境中；
F．无强烈的冲击振动。
原理说明

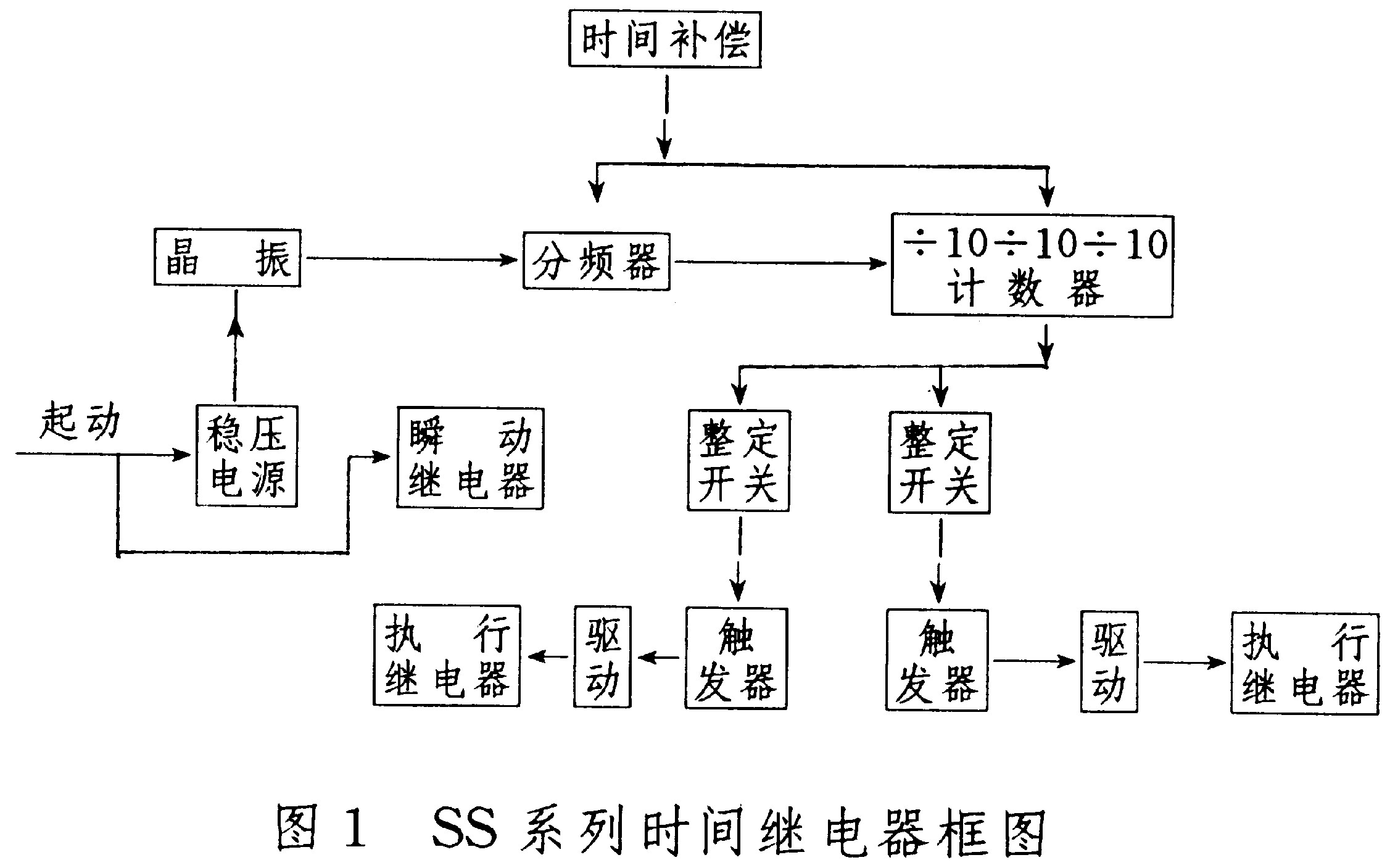

继电器为静态型数字式时间继电器，采用进口CMOS集成电路构成，继电器由晶体振荡器、分频器和三级脉冲计数器组成，通过一组或两组三位十进制开关整定延时值。
继电器平时不带电（无需辅助电源)，一旦施加额定电压后，继电器内部瞬动继电器动作，同时使晶体起振，产生时钟脉冲，经分频后由计数器计脉冲数，当所计脉冲数达到延时整定值时，触发器翻转，驱动执行继电器动作，由于双延时继电器有二组独立整定延时值开关，并各自驱动两个执行继电器，所以两个执行继电器的动合触点按延时长短，可作为继电器终止和滑动触点使用。但滑动触点闭合后，其闭合状态一直保持到继电器失电返回为止。如果用户要求滑动触点闭合一定时间后立即返回，订货时需特别注明，并提出滑动触点的闭合持续时间。
继电器结构
继电器采用标准壳体结构，机芯有插入式，固定式两种，外壳按使用要求有嵌入式，凸出式，接线方式有前接线及后接线，继电器的外壳为黑色胶木和透明有机玻璃做成，可以清楚的观察到继电器的整定值以及动作指示。

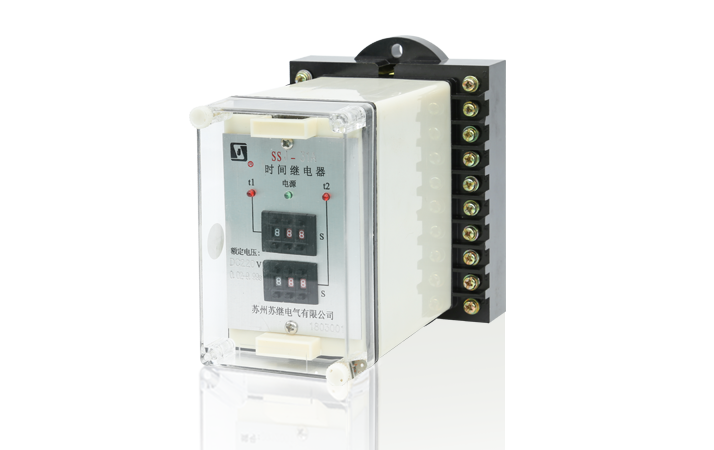

SS-30型时间继电器的设计独特，壳体的引脚端子与DS-30时间继电器引脚端子排列完全相同，并且该继电器的性能可覆盖DS-30时间继电器整个系列，可直接互换。
应用安装 1）SSJ 系列继电器可长期工作在1.1 倍额定电压下。

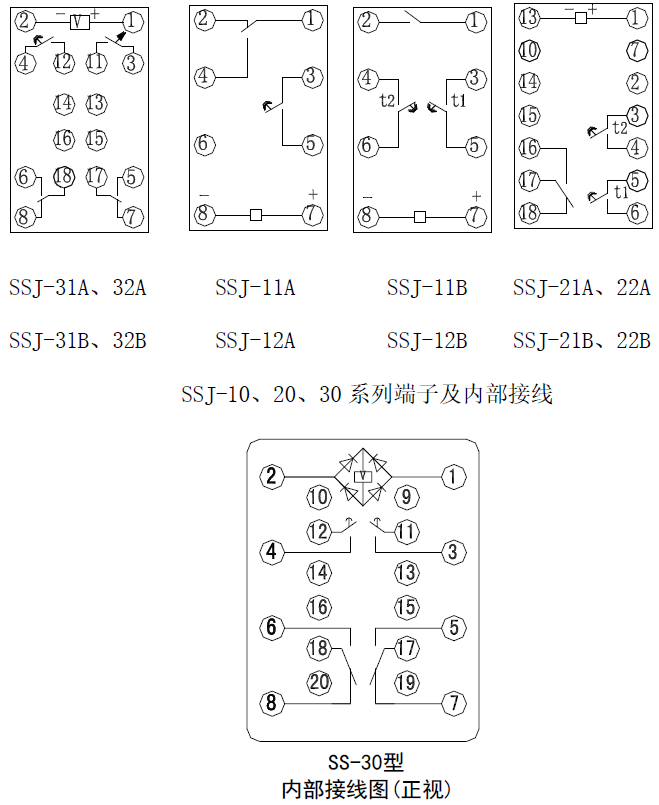

2）继电器内部接线图及端子号
3）结构、端子及开孔尺寸见《附录》
4）整定方法与使用
继电器有两组独立的整定延时开关，均用三位数字整定。继电器有一只量程开关进行倍乘整定，其延时为：T=X.XX×1s(2s)。
当电源加于相应的端子时，瞬动继电器动作，瞬动触点闭合，同时延时继电器开始延时,延时终了，延时动合触点闭合，并一直保持在此状态下直到失去电源，继电器返回。
5）SSJ 系列均为长期工作制，需接外附电阻R 的继电器，按接线图安装在底座背面。
6）本系列时间继电器在运行过程中不允许拨动拨盘开关，若要改变整定值须使继电器脱离电源。

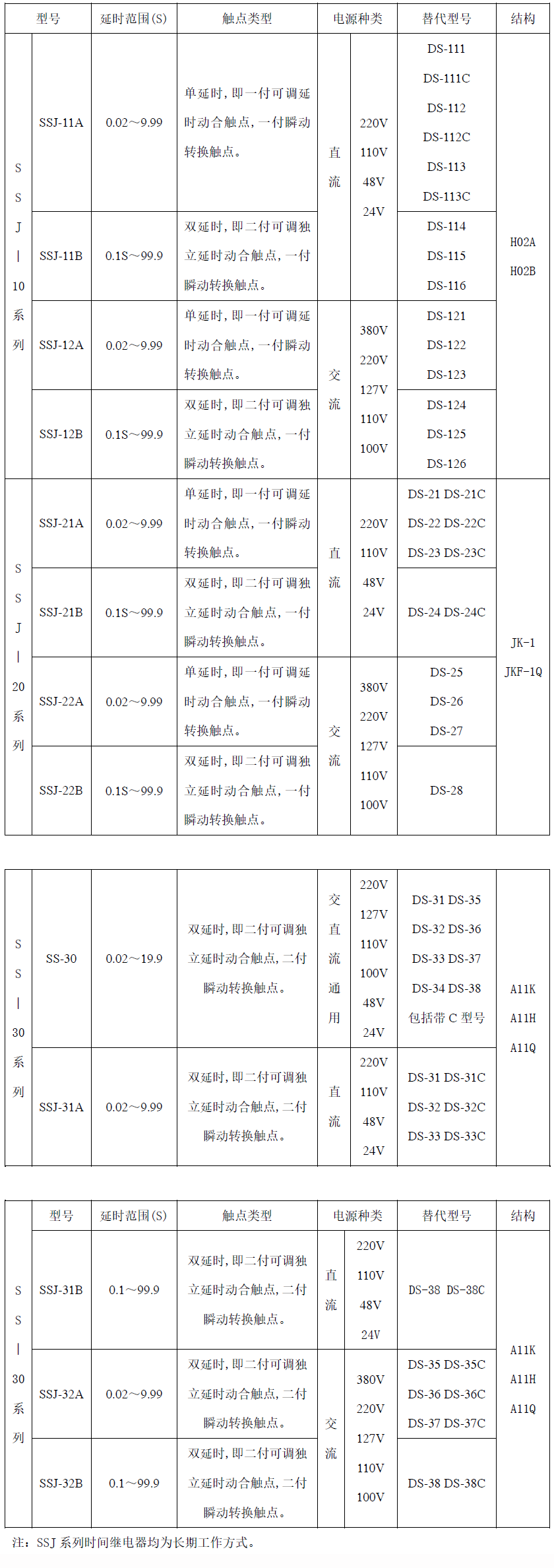

技术参数
a. 继电器整定误差(平均误差)：不大于18ms
b. 继电器延时一致性： 不大于5ms
c. 继电器内部固有时间： 不大于20ms
d. 继电器返回时间： 约30ms

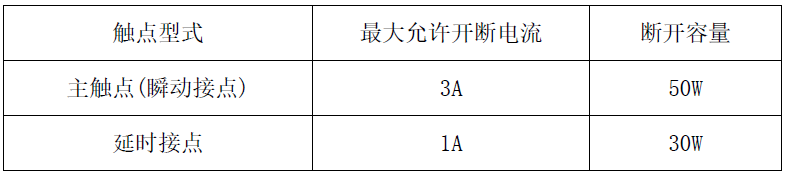

e. 继电器的触点容量应能断开电压不大于250V，时间常数为5土0.75ms的直流有感负载电路和电压不大于250V的交流电路（COSφ为0.4土0.1）。
