产品(型号)说明 DT-13 型同步检查继电器将DT-1 型同步检查继电器的机芯装入这种透明壳体中，透过壳罩可以观察继电器的动作情况，本型号继电器是凸出式安装的继电器。
DT-13 型与DT-1 型继电器的机芯同一机芯，它们的作用及技术数据是一样的，属于电磁式原理瞬时动作的继电器。
继电器具有一副动合触点和一副动断触点。
应用安装 检查项目和要求
1 检查壳罩及内部机芯有无在运输中的损坏现象。
2 端子(2)和(8)是输入为同相，可置移相器为0，按要求施加额定值只要输入为同相，继电器不动作，否则继电器动作。
3 继电器刻度误差和变差不大于±6%，返回系数不小于0.8。
4 在额定电压下，继电器的动合触点，在两线圈上电压的向角差1.75 倍整定相角差或更高时应无抖动的闭合。衔接动作后不能与两边铁芯相碰，更不能卡死。触点间隙不小于2mm,接触要有超行程等要求。
5 在无外来碰撞和振动时，在额定电压下，两线圈上电压向角差为0.6 倍整定值时，动断触点应无抖动的闭合。
6 继电器试验接线可按照DT-13 型或DT-1 型同步检查继电器。

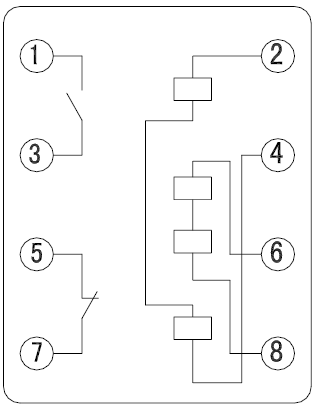

它的外形及安装尺寸见《附录》H02A、H02B。

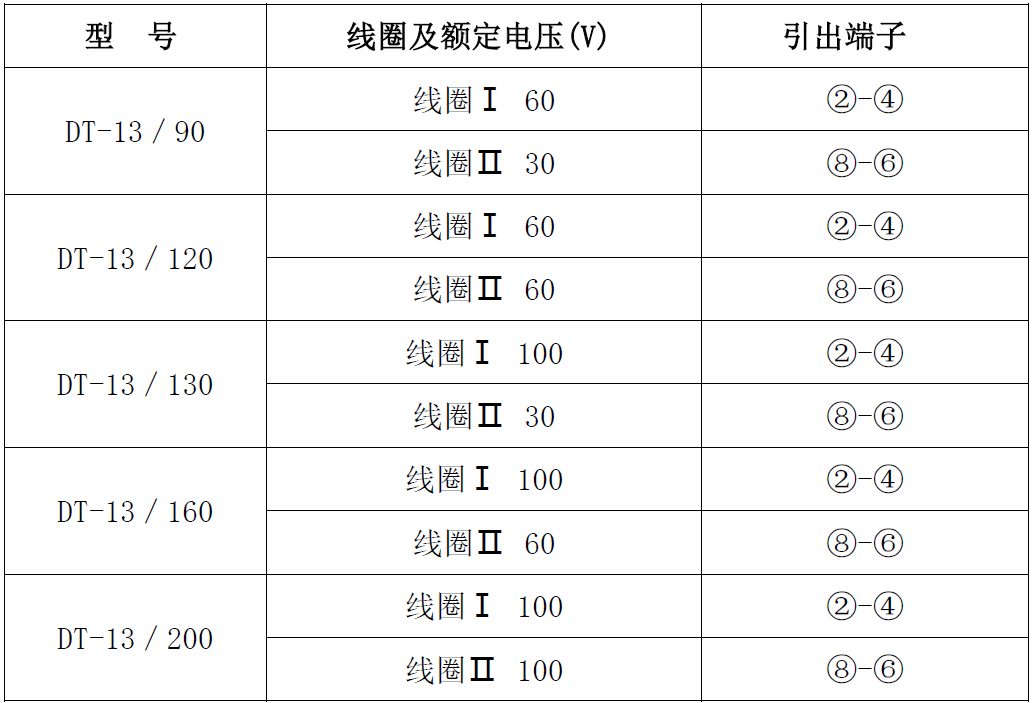

技术参数 1 继电器型号、额定电压、引出端子号码见下表所示。
2 在额定电压下，当电压向量间的向角差在20～40 范围内 时继电器动作。
3 在额定电压下，继电器按角度计算的返回系数不小于0.8。
4 在额定电压下，继电器每个绕组所消耗的功率不大于3VA。
