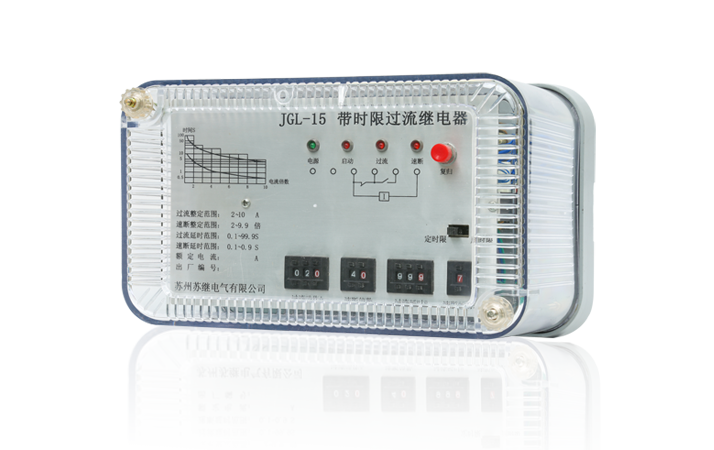

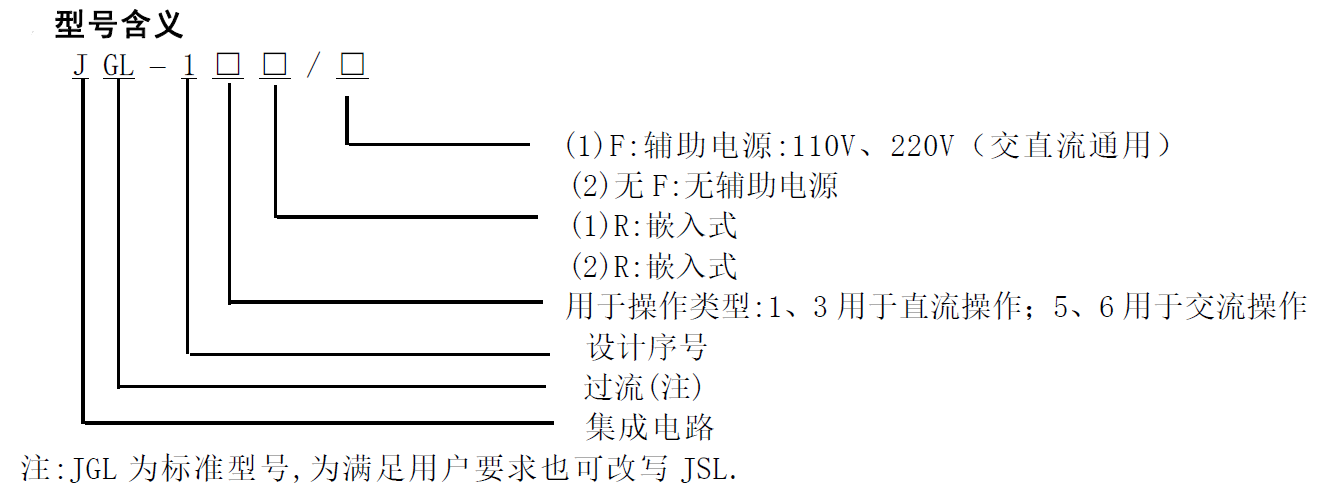

产品(型号)说明
产品优势 ○ 该继电器用于电机、变压器、输配电线路的过负荷和短路保护，集过流、时间为一体的交流操作或直流操作的静态型多功能继电器，可作为定时限过流保护或反时限过流保护。
○ 本产品具有精度高、动作快、功耗低、返回系数高、整定直观方便、采用进口小型大功率继电器作为出口中间继电器，触点容量大；该继电器能按预定的时限可靠动作或发出信号，切除故障部份，保证主设备及输配电系统安全。
○ 交流掉电后有动作指示作记忆。
应用安装 继电器采用标准的结构
凸出式安装与GL系列过流继电器相同；继电器装在垂直面板上，可以板前或板后接线。

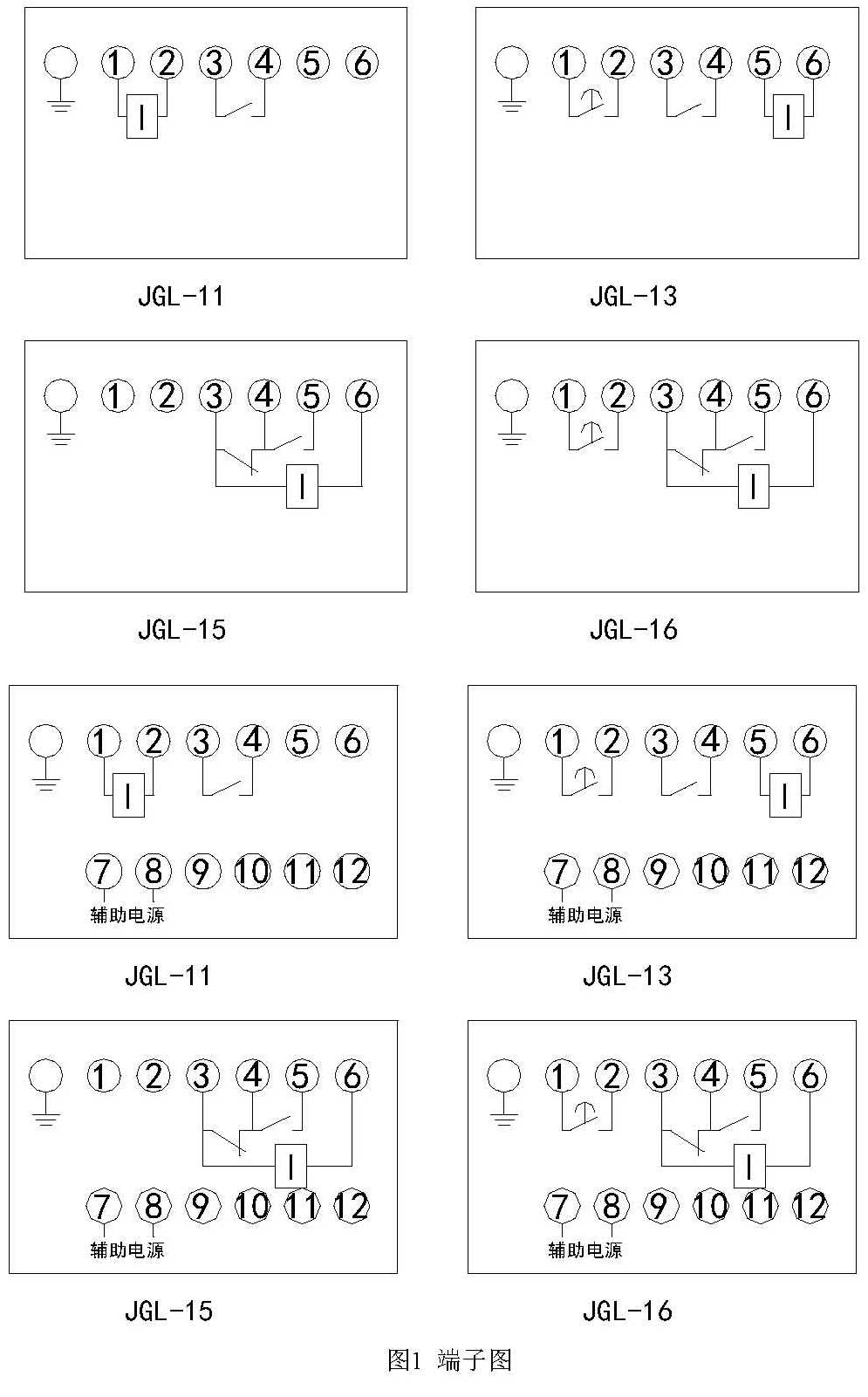

其外形图和安装开孔图参见《附录》H03A、H03B。
嵌入式安装采用结构为A22K，A22Q外壳（CJ-3结构），机芯可以抽出，按装方式为嵌入式和凸出式前接线，外壳为铁壳体，盖子为透明有机玻璃，打开盖子即可方便整定。
继电器设有过流动作值、过流延时、速断倍数和速断延时四组整定值。电流互感器二次侧电流经过电流变换后进行取样，取样电压经带通滤波后，分别送入过流整定和速断整定，经检测，电流达到过流整定值启动计时回路，经过流延时后，驱动继电器出口，若电流很大，达到或超过速断倍数的电流整定值，经速断延时后，驱动继电器出口。电流速断可以瞬时动作，也可延时动作，瞬时动作时间不大于50ms。
本继电器分二种电源方式，一种需要辅助电源，另一种不用辅电源工作，一次电流经互感器将电流量转为电压量，经整流稳压后，变成稳定的直流电源，保证继电器在最小动作电流2A时能可靠动作。

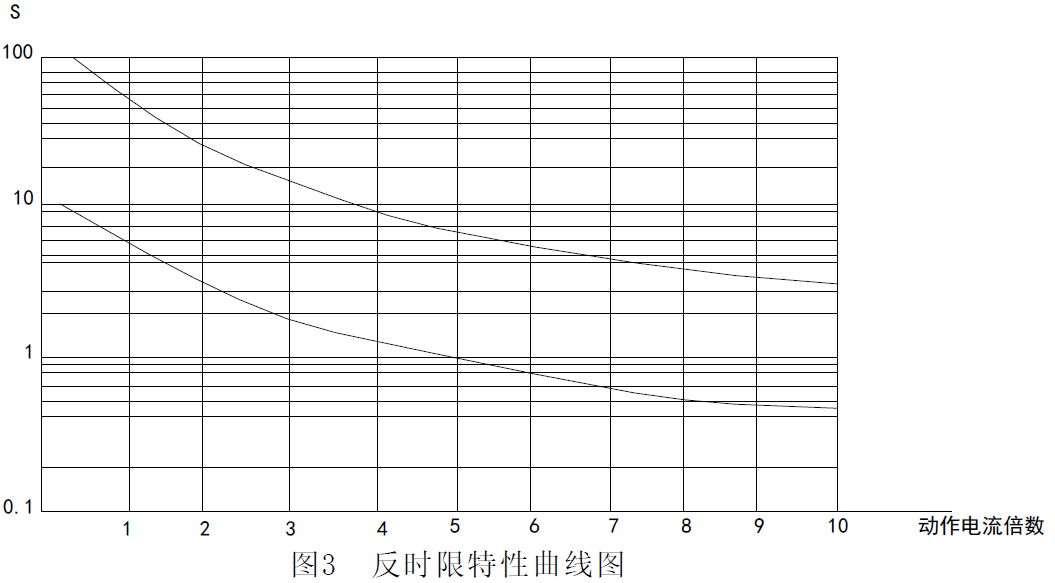

反时限延时回路由差分回路、V／F转换回路、计数器组成。反时限延时特性符合下述公式1;并可用曲线表示，见下图。
公式1：T=1.4m/(1.2(I/Id)-1)+0.05S
式中:T--反时限动作延时时间
m--过流延时整定值，即2倍动作电流下的延时时间
I--动作电流
Id--过流动作整定值
技术参数 1）额定电流： 5A、10A
2）动作电流整定范围： 有F为0.5～ 10A， 级差0.1A， 无F为2～ 10A。
A： 整定误差： (包含一致性) ： 不大于整定值± 3％ 。B： 在直流辅助电源允许变动范围内， 动作电流变差不大于整定值4％3）辅助电源电压允许变动范围： 0.8～ 1.1倍额定值4）返回系数： 0.88～ 0.92范围内。5）过流延时整定
定时限延时时间整定范围:0 .1s～ 99 .9s级差0.1s;整定误差0.1％ 整定值+10%.
反时限延时时间整定范围： 0.5～ 99 .9s， 级差0.1s(反时限延时时间整定值为2倍动作电流下的延时时间整定值)。
反时限延时特性满足特性曲线图4， 并符合公式1。
6）速动电流倍数整定范围： 2-10倍。
速断电流： 速断倍数× 过流整定值， 整定误差不大于± 5％ 。
7）速断延时整定范围： 0-0 .9s， 级差0.1s
速断延时整定为0秒时， 速断动作时间(即继电器固有动作时间)不大于50ms， 整定为0.1-0 .9s时， 其延时误差不大于1％ 整定值十10ms。
8）功耗：带辅助电源(F)，电压220V时，动作前不大于8W,动作后不大于12W,无辅助电源额定功耗不大于8VA。
9）触点性能：
JGL—11型继电器常开触点电压不大于250V时， 能接通直流或交流5A： 在电压不大于250V, 电流不超过0.2A， 时间常数为5± 0.75的直流有感电路(或电压不大于250V电流不太于2A， COSΦ =0 .4± 0.1的交流回路)， 触点的断开容量为30W。
JGL—15 型继电器在被控电路由变流器供电且其阻抗在电流为3.5A 时不大于4.5Ω ， 则在电流不大于50A的情况下， 能将这个电路接通和分流断开。
整定和使用方法

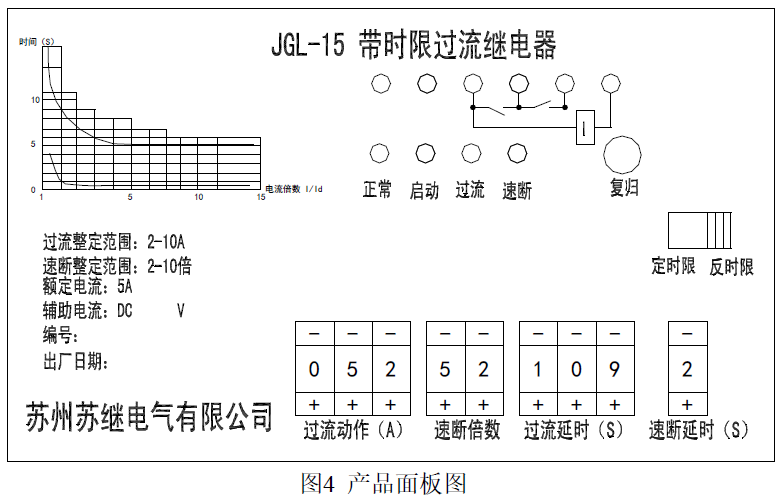

本继电器用四组数字拨盘开关来进行过流动作值、速断倍数、过流延时、速断延时的整定。见面板图， 图4。
过流动作值整定
继电器面板上第一组3个数字开关， 自左到右分别为十位数、个位数和红字表示小数， 数字开关置020， 则过流整定值为2A。
速断电流整定
面板上第二组开关，有2个数字组成，自左至右分别为10位数和个位数，开关整定数即为速断倍数， 速断电流整定值=过流整定值× 速断倍数， 例： 过流整定值2A，速断倍数6倍，则速断电流：2×6=12A。
过流延时整定
定时限延时整定
首先把面板右侧过流延时开关打在定时限侧。
面板上第三组开关有3个数字开关组成，第一、二个开关是白字，第三个开关是红字，表示小数点后面1位数。如过流延时T=0.1s，三位数字开关调整为001pP可。
过流反时限延时时间整定
首先把过流延时开关打在反时限侧。
继电器反时限延时时间应满足上述公式1，为了整定方便，以2倍动作电流为反时限延时整定时间。
电流相对应的2倍电流下的动作延时时间，将拨盘开关拨到此值即可。
速断延时整定
面板上第4组开关为1个红字开关，开关置"0",速断动作时间不大于50ms，开关置“5”，即速断延时时间为0.5秒。
复归按纽操作
继电器过流或速断动作返回后，须用按纽将动作指示灯复归。
面板上有四个指示灯
继电器正常工作时，正常指示灯(绿)亮。
a．带辅助电源，当所加辅助电源消失时，正常灯灭。
b．无辅助电源，所加激励量大于40％的最小整定电流正常灯亮。
过流启动信号动作时灯(红)亮，返回时灭。
过流动作灯(红)，过流动作时，闪光发亮并保持，返回后须按复归按纽灯灭。
速断动作灯(红)，速断动作时，闪光发亮并保持，返回后须按复归按纽灯灭。
