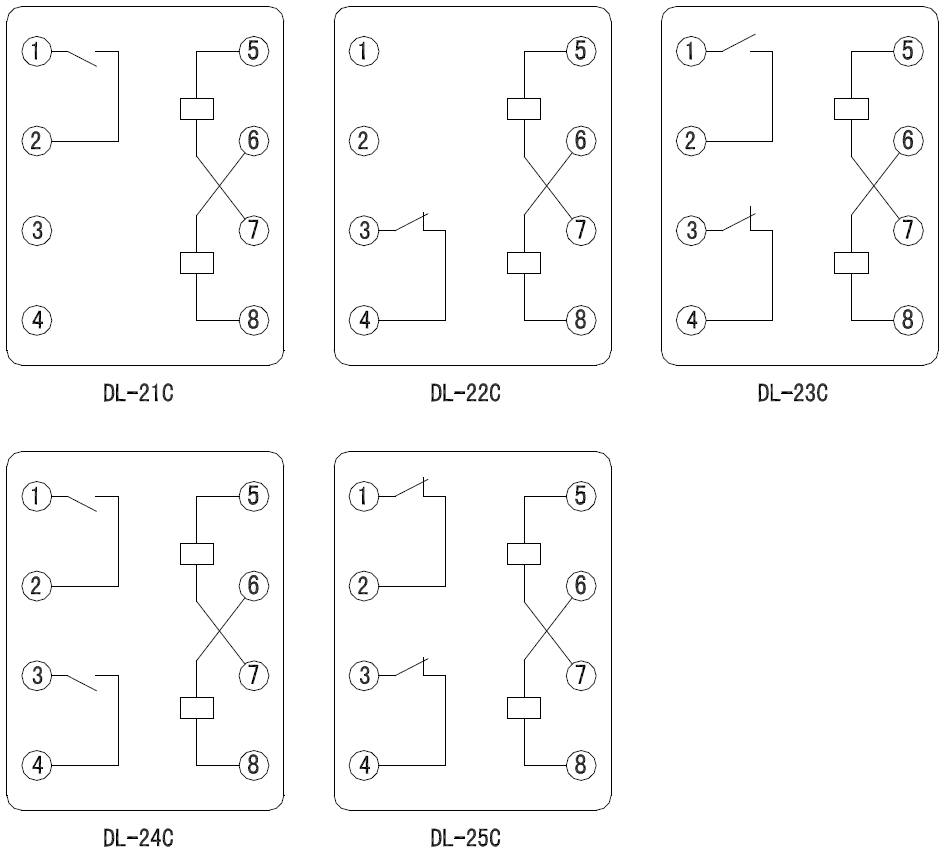

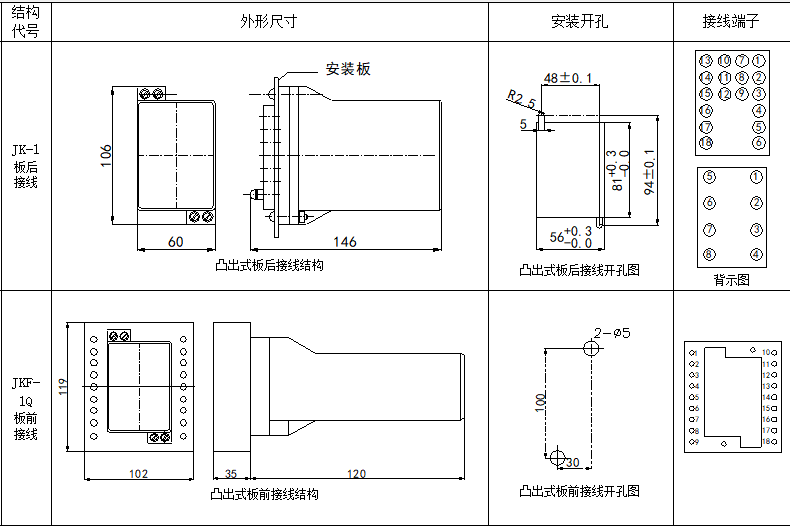

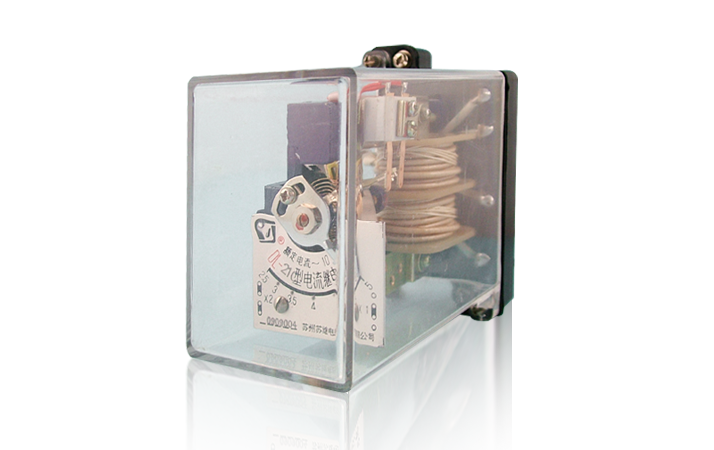

结构原理 继电器采用JK-1、JKF-1Q 型壳体，将DL-30 机芯装入壳体中，具有透明的壳罩可以清楚观察到继电器的内部结构，外形尺寸及开孔图见《附录》。内部接线图见图。
继电器是瞬时动作电磁式继电器，当电磁铁线圈中有电流通过时，衔铁克服反作用力矩而处于动作状态，当电流升高到整定值(或大于整定值）时，继电器立即动作，动合触点闭合，动断触点断开。当电压降低到0.8 倍整定值时，继电器立即返回，动合触点断开，动断触点闭合。继电器铭牌刻度值及额定值是指电流继电器线圈串联时，转动刻度盘上指针，可改变游丝的作用力矩，从而可以改变继电器动作值。

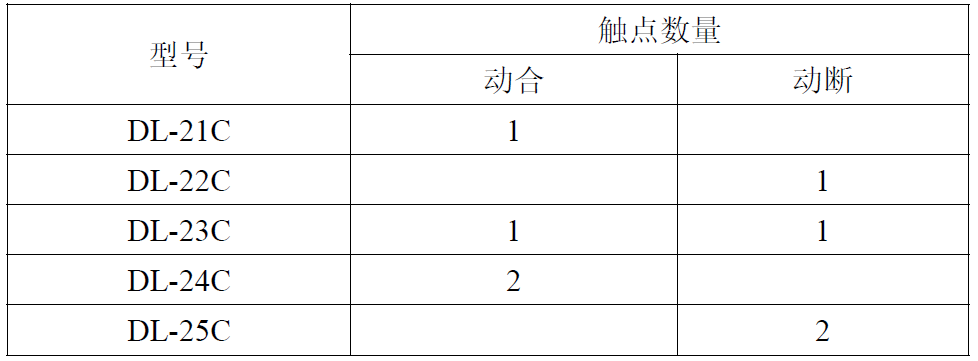

技术参数 1 接触系统的组合形式

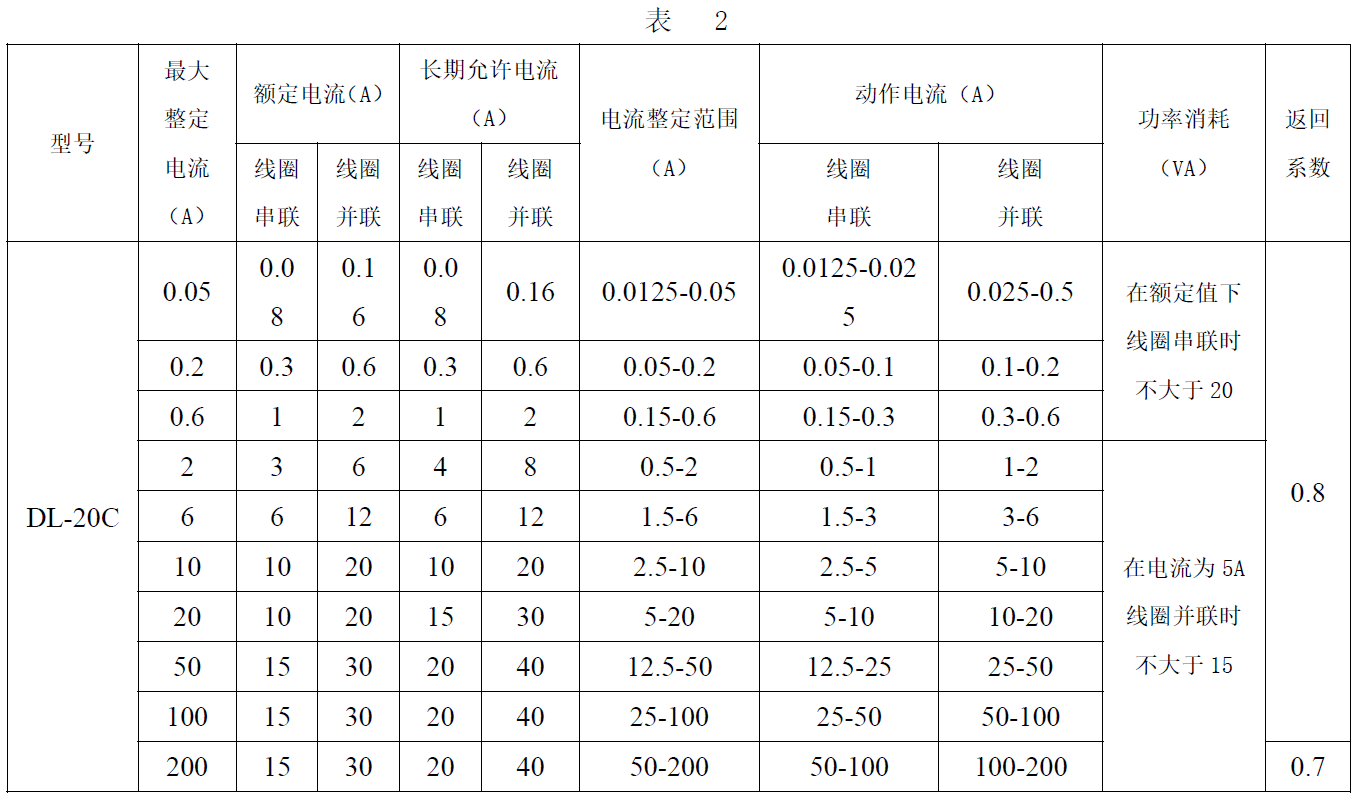

2 继电器技术数据：见表2。
3 动作时间：过电流继电器在1.1 倍整定值时，动作时间不大于0.12s。在2 倍整定值时，动作时间不大于0.04s。
4 触点断开容量：在电压不大于250V，电流不大于2A 时的直流有感负荷电路(时间常数不大于5±0.75ms)中，断开容量为50W；在交流电路中为250VA。
5 重量: 约0.6kg。
使用维护 继电器使用时，需取去外壳，拨出机器。检查有无在运输中产生的损坏，如动片碰到磁板，游丝各圈相碰，动片轴上的摩擦等，为此，将继电器的指针整定在第一整定点上，用手将可动系统往磁板方向转动，然后放开．可动系统应当转回到原来位置直到止档，然后进行必要的调整和整定。
继电器在重新调整时，必须保证：
a. 可动系统的轴向活动量在0.15-0.3mm 之间。
b. 动片与磁极间的气隙，应当保证继电器在规定的任何工作情况下，动片和磁板不得相碰。
c. 具有动合触点和动断触点的继电器，在动作过程中，桥形触点不得同时接触一动合静触点和一动断静触点。
d. 当指针由第一刻度值旋向最终刻度值时，游丝各圈不相碰。
e. 继电器动作时，桥形触点应当在静触点的中心线上滑动（公差±1mm），动、静触点总气隙不小于2mm。
f. 静触点和限制片之间的距离应不大于0.3mm。
g. 在调整继电器的动作值时，最小整定值的调整主要是改变游丝反作用力的大小，最大整定值的调整主要是改变动片和磁极间的气隙等。
h. 不宜润滑继电器轴和轴承。
i. 不允许用砂纸或其它粗糙材料清洁触点，宜用锋利的刀刃或清洁的细磨石清洁触点，然后用清洁的、柔软的布片擦干净，避免用手指接触触点。
