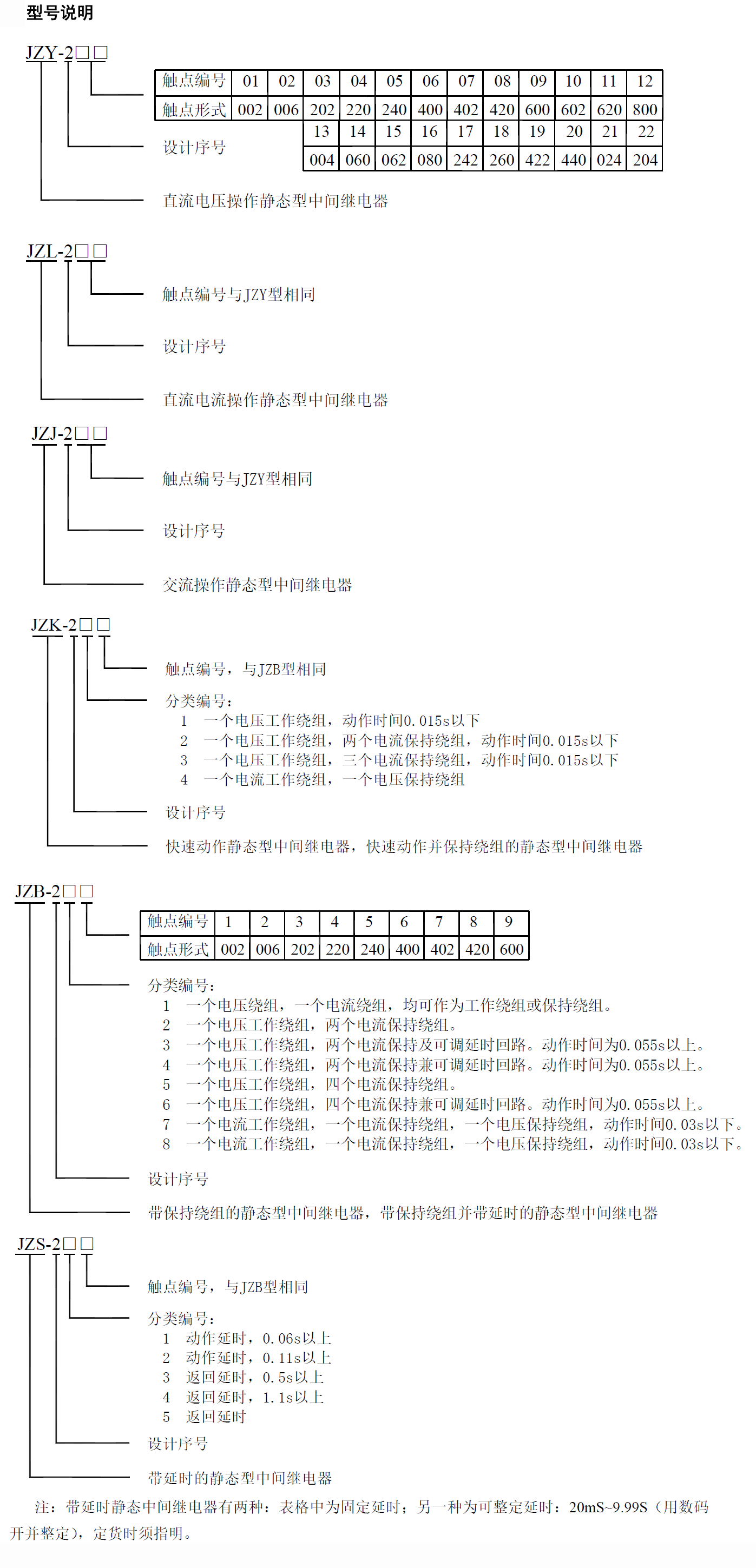

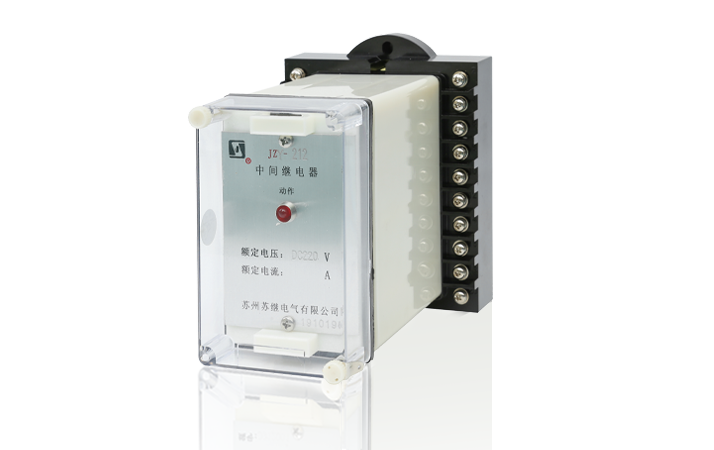

产品(型号)说明 本系列中间继电器包含JZY-200、JZL-200、JZJ-200、JZB-200、JZS-200、JZK-200 等产品。
继电器由大功率小型继电器作出口及电子线路组成。出口继电器由透明有机玻璃罩封闭，减少了工作环境中的湿气、灰尘等对继电器触点和线圈的侵蚀。
继电器具有动作指示功能，具有触点抗抖动性能好，功耗低、重量轻等优点。在需要解决抗抖动问题的场合，本型号继电器具有优越性。
应用安装 结构
本系列中间继电器由电子元件和小型大功率继电器组成，延时由CMOS 集成数字电器作延时元件，使延时精度更高。

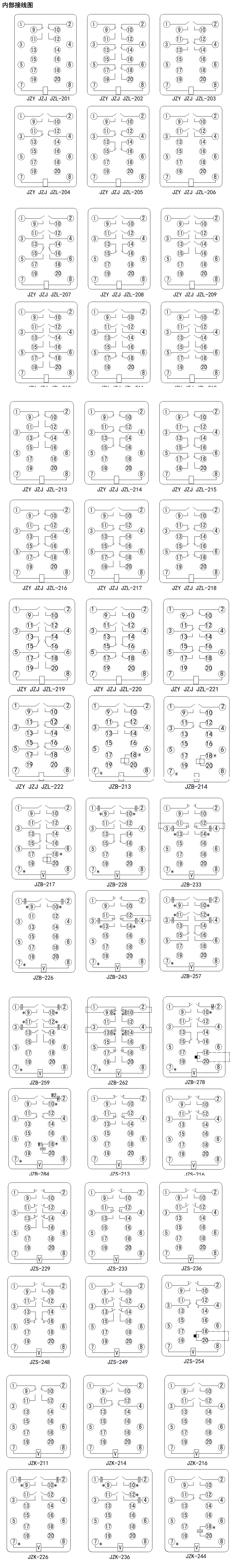

产品结构形式有：A11K，A11H，A11Q 外形及安装尺寸见《附录》，内部接线图见图1。

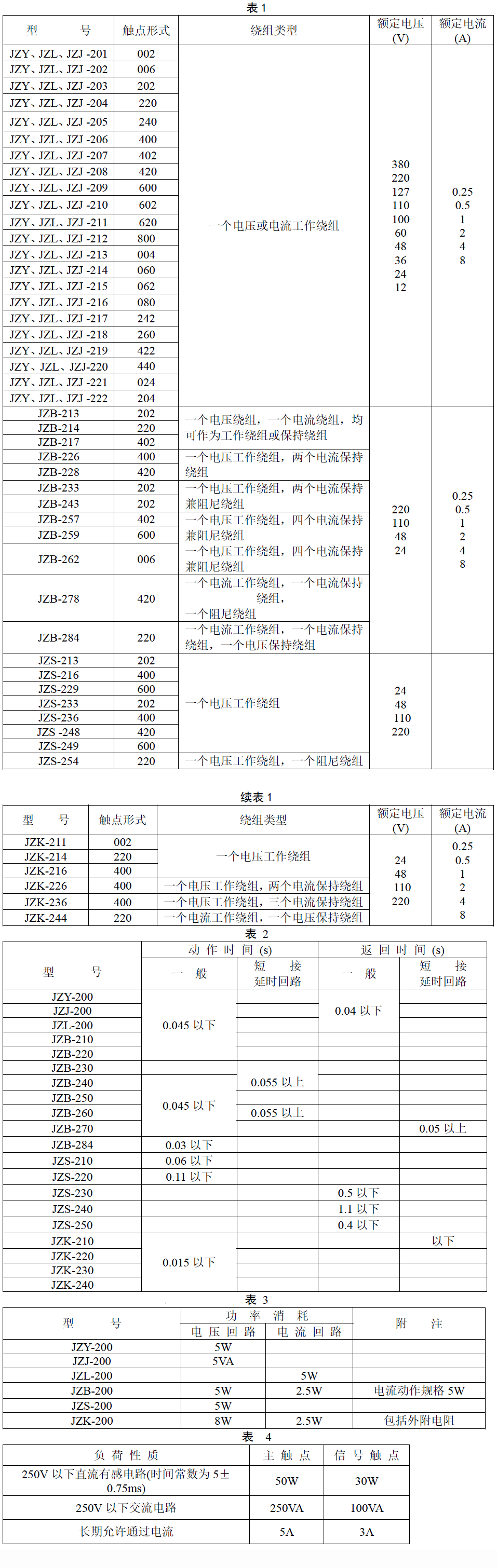

技术参数 1 继电器的触点形式，绕组类型和额定数据，见表1。
2 动作值，保持值
a. 动作电压与保持电压不大于70%额定电压，JZJ-200 动作电压不大于80%额定电压；返回电压不小于30%额定电压，JZK-200 及JZB-243 不小于50%额定电压。
b. 动作电流与保持电流不大于80%额定电流。
3 返回值
不小于5%额定值，JZB-200 及JZS-200 型不小于3%额定值。
4 动作时间，返回时间（见表2）
5 功率消耗（见表3）
6 热稳定性（环境温度40℃时）
电压绕组长期耐受110%额定电压温升不大于60℃。
电流绕组能耐受三倍额定电流，历时5s。
7 触点容量：见表4。
8 绝缘电阻：继电器各导电电路与非带电金属部分或外壳及在电气上无联系的各电路之间的绝缘电阻不低于300MΩ。
9 介质强度：继电器各导电电路与非带电金属部分或外壳及在电气上无联系的各电路之间能耐交流50Hz、电压2KV（有效值），历时1min 的试验。
10 寿命及重量：电寿命103次；机械寿命104 次。重量不超过0.8kg。
