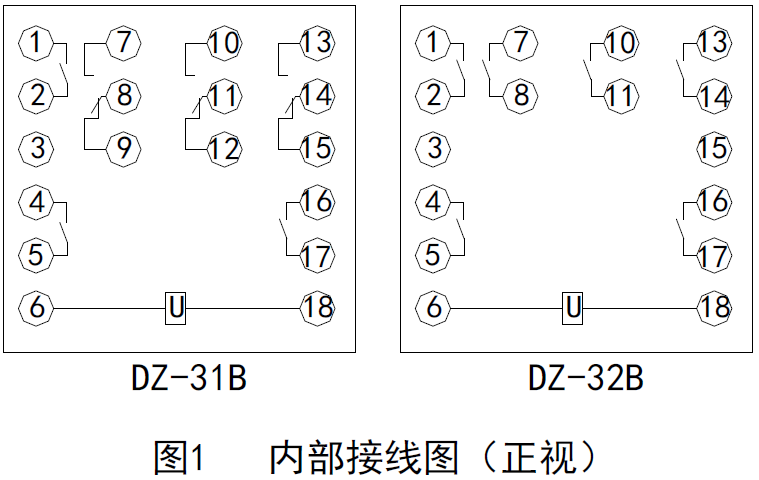

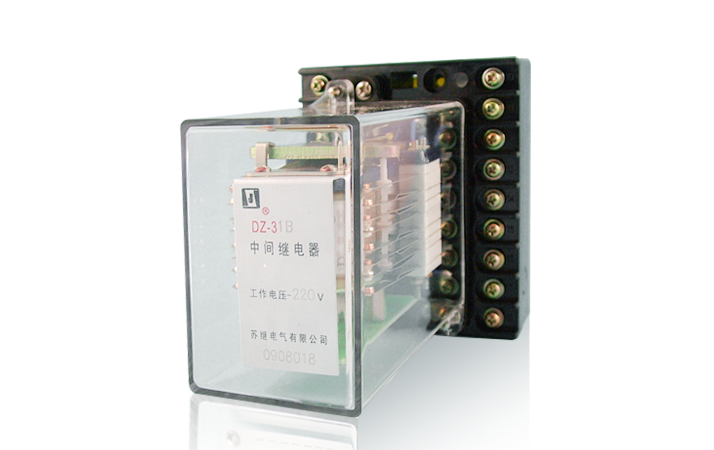

结构原理 继电器为电磁式动作继电器。采用JK-1 型壳体，将DZY-200 机芯装入壳体中，具有透明的壳罩可以清楚观察到继电器的内部结构。当电压加在线圈两端时，衔铁向闭合位置运动，此时动合触点闭合，动断触点断开。断开电源时，衔铁在接触片的压力作用下，返回到原始状态，动合触点断开，动断触点闭合。内部接线图见图1。
继电器的结构代号为：JK-1、JKF1Q 外形及安装尺寸见《附录》。
调试方法：
触点间隙：动合触点不小于1.5mm，动断触点不小于1mm。触点超行程不小于0.3mm。
调整触点片的压力可以改变动作值和返回值。

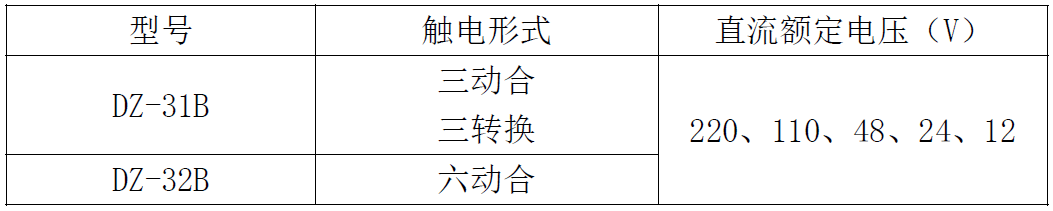

技术参数 1 继电器的额定技术数据及触点形式：
2 动作电压：不大干额定电压的70％，不小于额定电压的30％。
3 返回电压：不小于额定电压的5％。
4 动作时间：在额定电压下不大于0.05s。
5 功率消耗：在额定电压下不大于5W。
6 电寿命：10 万次。
7 触点断开容量：
a. 在电压不超过220V，电流不大于1A 的直流有感负荷电路(τ=5±0.75ms)中，断开容量为50W；在220V 以下的交流电路中为250VA。
b. 触点长期允许通过电流不大于5A。
8 继电器重量：约为1.5kg。
