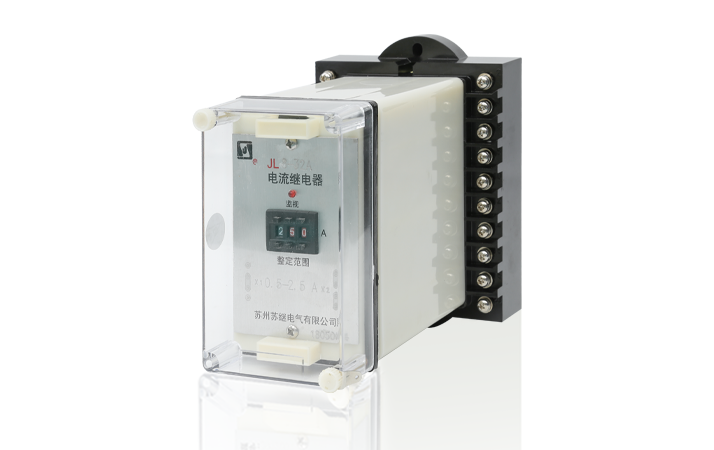

产品(型号)说明 该产品采用集成电路原理构成，它克服了原来电磁型电流继电器触点易抖动，工作时噪音大，动作值、返回系数难调整及运输后动作值易变等缺点，可代替DL-30、DL-20C、DL-10、DL-7 电磁型电流继电器。它的性能优越于该类电流继电器，不需要有专门的直流辅助电源来作为继电器的工作电源，方便了用户，同时又节约直流电源的维护开支。
该产品的体积小，功耗低，可靠性高，抗干扰能力强，具有良好的抗振性，并可节约大量原材料，减少工作量，大大降低了劳动强度。该产品的推广使用具有重大的经济效益和社会效益。
主要功能及特点
具有动作指示信号；
具有电源监视信号；
过电流动作；
采用数字式拨轮开关来整定定值。
应用安装
技术参数 1）额定参数及规格
a. 额定电流(交流)：0.5A（5A）、1A（10A）、2A（15A）
b. 额定频率；50Hz。

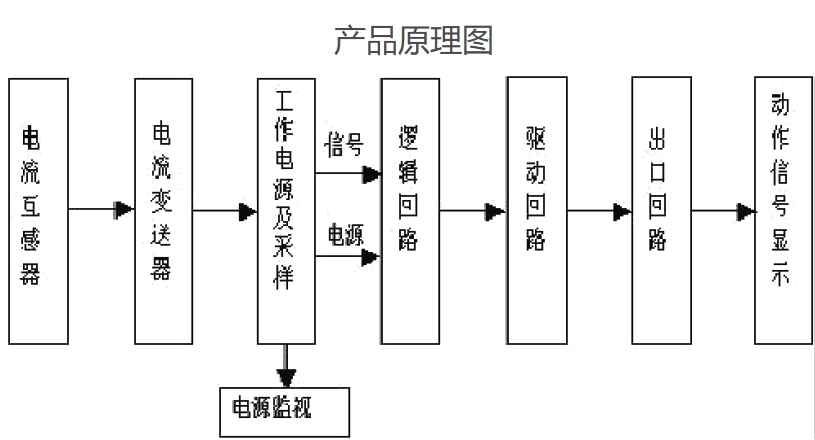

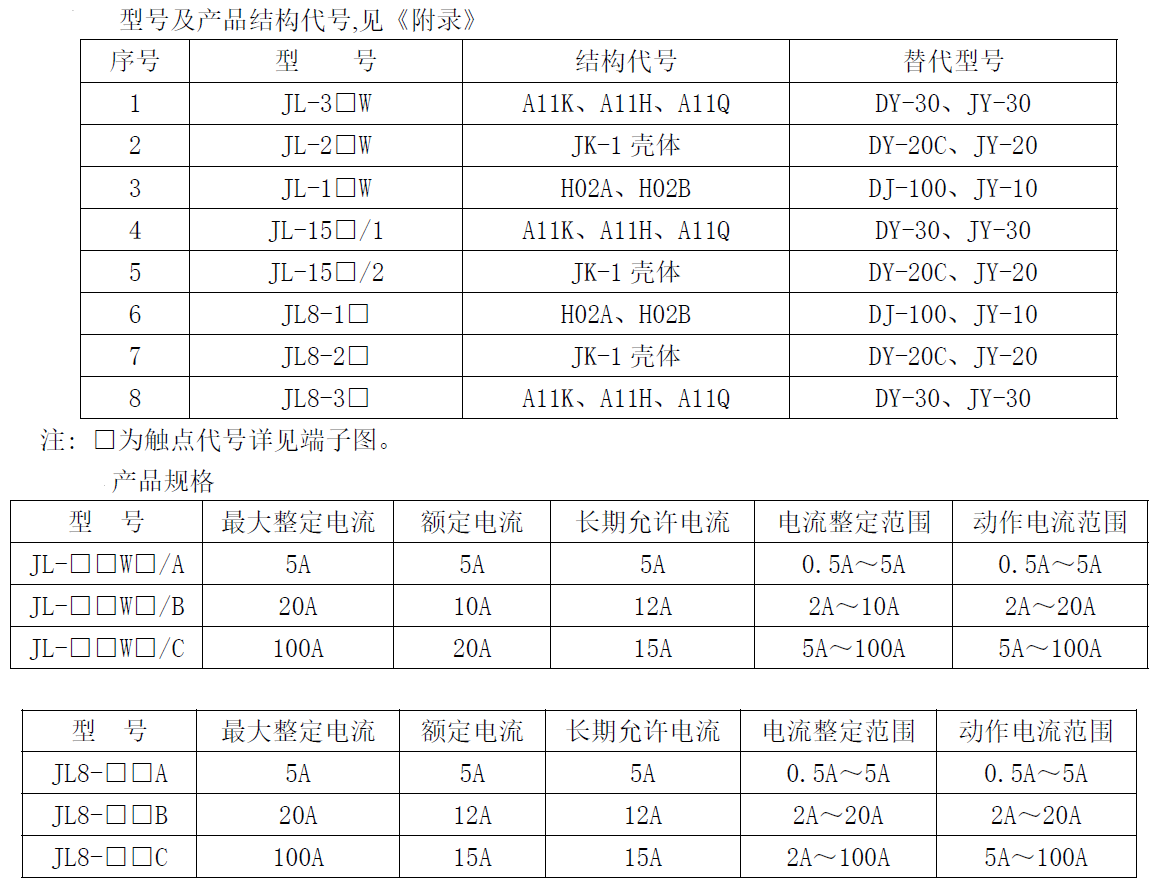

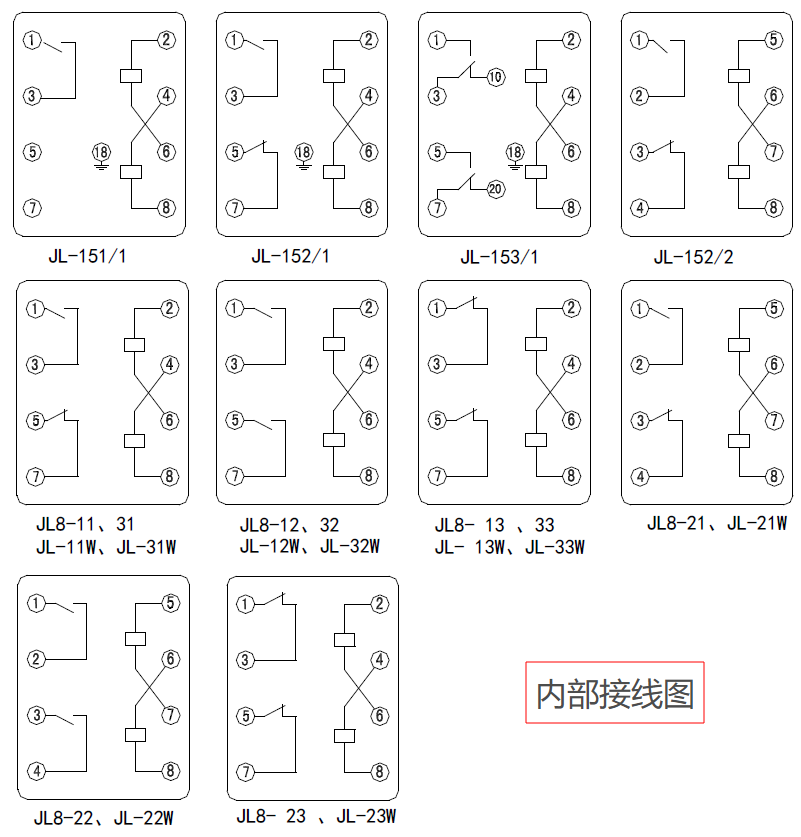

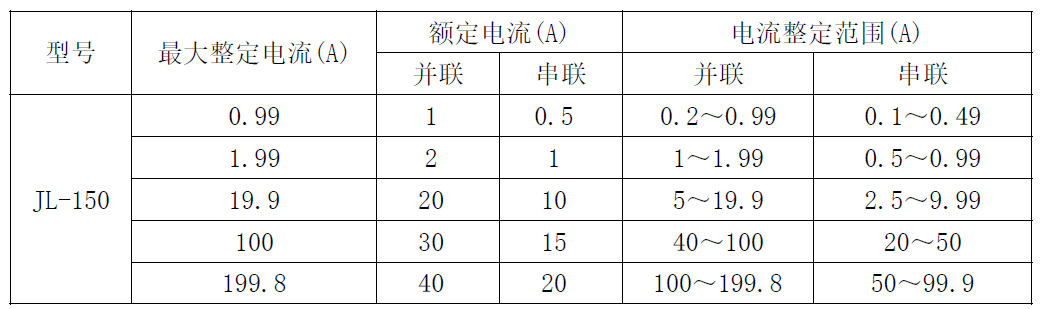

c. 型号及产品结构代号,见《附录》
2）动作电流：在基准条件下，产品的最小动作电流应等于动作电流整定值，其平均误差不超过±5%（用户可根据实际需要，微调继电器中电位器，可实现对所需要的整定点无误差整定）；一致性误差不超过3%。动作电流的平均误差= ×100%
3）返回系数：产品的返回系数不小于0.9。

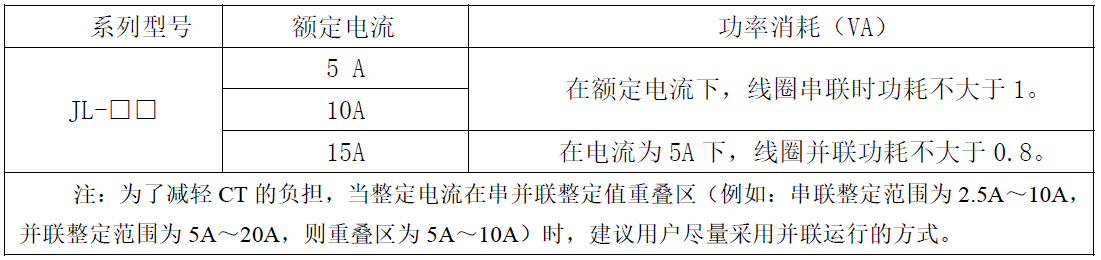

4）功率消耗
5）触点性能
在电压不大于250V，电流不大于2A，功率因数为0.4±0.1 的交流回路中，产品输出触点的断开容量为150VA。
在电压不大于250V，电流不大于2A，时间常数为5ms±0.75ms 的直流有感负荷中电路中，产品输出触点的断开容量为30W。输出触点电路在上述规定的负荷条件下，产品应可靠动作与返回5×104 次。
6）抗干扰性能
a. 产品应能承受GB/T 14598.13-1998 规定的频率为1MHz 及100kHz 衰减震荡波（第一个半波电压幅值共模为2.5kV，差模为1.0kv）（专用收发信机通道差模为2.5kv）脉冲群干扰试验。
b. 产品应能承受GB/T 14598.14-1998 中规定的严酷等级为III 级的静电放电干扰试验（当打开壳罩时，严酷等级应降低一级）。
c. 产品应能承受GB/T 14598.9-1995 第4 章规定严酷等级为III 级的辐射电磁场干扰试验。
d. 产品应能承受GB/T 14598.10-1997 第4 章规定的严酷等级为III 级的快速瞬变干扰试验。
7）机械寿命：产品的输出触点不接负荷，应能可靠地动作和返回105 次。
8）动作时间：产品的动作时间在1.1 倍实测动作值（10 次动作的平均值）时，动作时间不大于80ms，在2 倍实测动作值时，动作时间不大于40ms，当复查动作时间时，允许测量5 次。
9）绝缘性能
产品下列部位应进行绝缘性能测试：
a. 各导电电路分别与地之间；
b. 无电气联系的各电路之间。
c. 绝缘电阻：对3.9.1 所列部位，用开路电压为500V 的测试仪器测定，其绝缘电阻不小于300 MΩ。
d. 介质强度：对3.9.1 所列部位，能承受频率为50Hz 的交流检验电压2kV（有效值），历时1min 的检验，无闪络或击穿现象。
10）机械性能
工作条件：能承受严酷等级为Ⅰ级的振动响应、冲击响应试验。
运输条件：能承受严酷等级为Ⅰ级的振动耐久、冲击耐久和碰撞试验。
11）环境条件
a) 环境温度
长期工作温度： －10℃～+50℃，24h 内平均温度不高于25℃；环境温度极端范围的极限值为－25℃和+70℃，在该极限值下不施加激励量，产品不出现不可逆变化，温度恢复后，产品能正常工作；
b) 湿度：最湿月的平均最大相对湿度为90%，同时该月的月平均温度为25℃，且表面无凝露。最高温度为+40℃，平均最大相对湿度不超过50%；
c) 大气压力：80 kPa～110kPa。
