结构原理 DZS-115，DZS-117 型为延时动作继电器；
DZS-127，DZS-136 型为延时电压动作和电流保持继电器；
DZS-145 型为延时返回继电器。

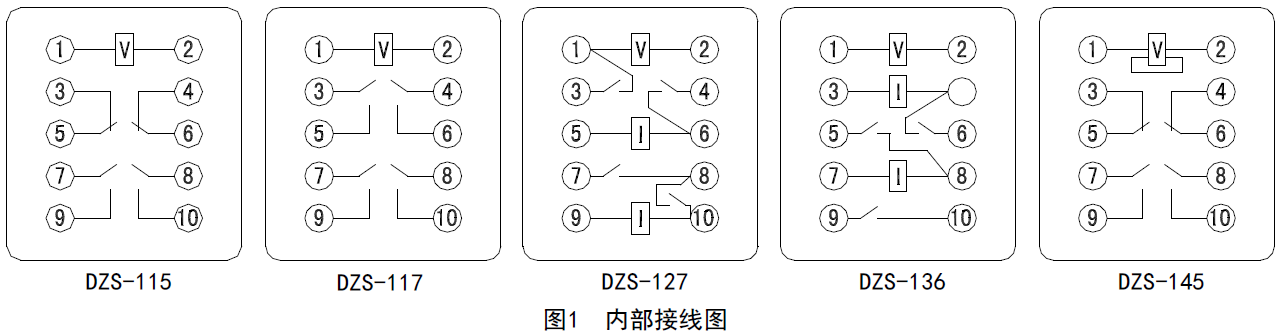

DZS-100 系列继电器为电磁式继电器，继电器的线圈装在导磁体的圆柱铁心上，DZS-115、117 型只有一个工作绕组（电压绕组)；DZS-127、136 型有一个工作绕组（电压绕组)，和二个保持绕组（电流绕组)。在线圈上面或下面的圆柱形铁心上同时装有阻尼圈，由此获得了继电器的延时动作或延时返回。
外形及安装开孔尺寸见文件下载中的《附图》H20A、H20B。
继电器安装在垂直屏板上，可以前面接线，也可以后面接线。

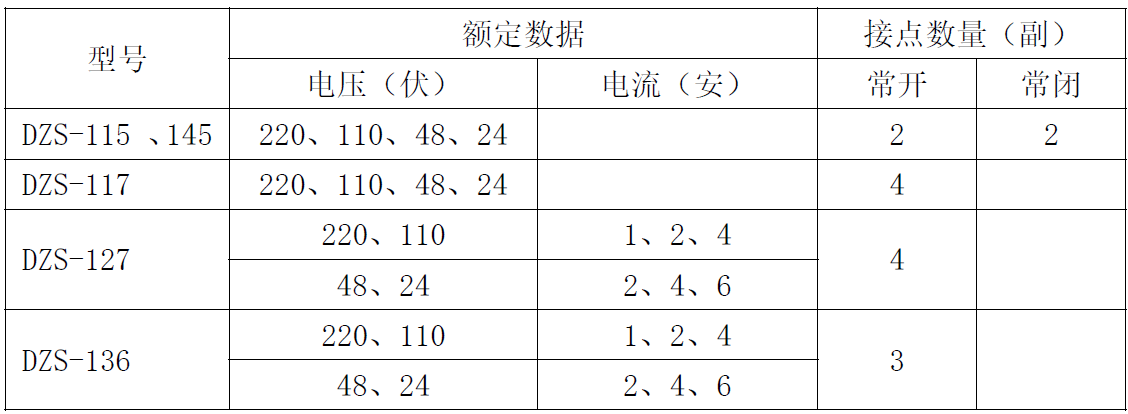

技术参数 1 继电器按照额定数据和接点形式的分类列于表1。
2 动作电压: 不大于70％额定电压。
3 动作时间：不小于0.06 秒（DZS-145 型除外)。
4 保持电流：不大小80％额定电流（仅指DZS-127、136 型)。
5 返回时间：
1）DZS-145 型，在额定电压下，通电时间不小于O.5 秒, 然后切断电源, 继电器的返回时间不小于0.4 秒, 在额定电压下切断电源, 同时将绕组端子短接，继电器的返回时间不小于0.8 秒；
2）其他各型号继电器，切断电源后立即返回。
6 绕组温升：当环境温度为+40℃时：
1）电压绕组长期耐受110％额定电压，不超过60℃；
2）电流绕组允许通过3 倍额定电流，历时5 秒。
7 功率消耗：在额定值下，
1）DZS-115、117 型，不大于3.3 瓦
2）DZS-127、136 型，电压绕组不大于5.5 瓦；电流绕组不大于2.5 瓦；
3）DZS-145 型，不大于6.5 瓦。

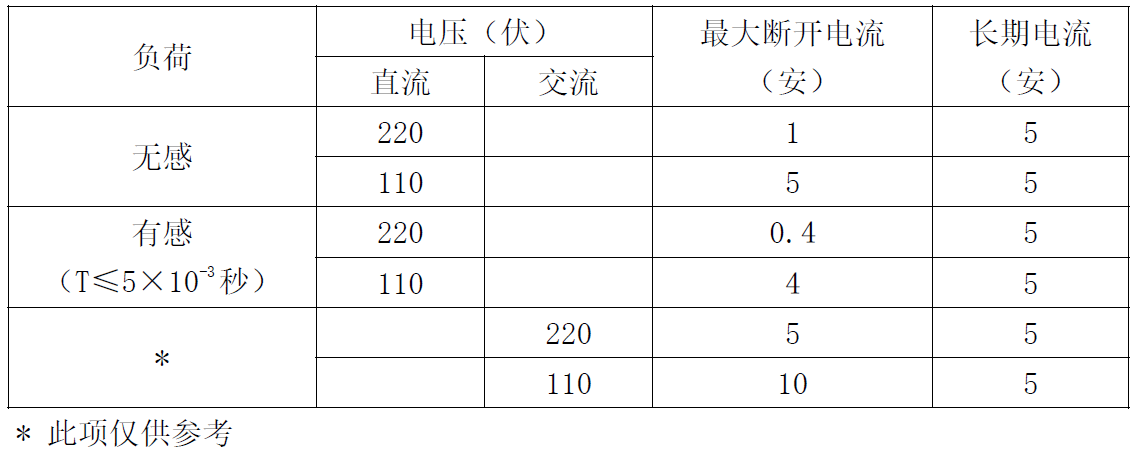

8 接点容量：符合表规定。
9 绝缘强度：继电器所有电路对外壳和非带电金属部分，以及在电气上无联系的各电路之间，耐受交流50 赫兹，电压2000 伏，历时1 分钟试验。
10 重量：不超过1.1 公斤。
