产品说明 产品结构
a.产品由变压器、整流桥、滤波器、小型密封继电器等组成
b.产品全部元件装在CJ-1型通用壳体内，机芯可以抽出。外壳按使用要求有嵌入式、凸出式安装方式，有前接线及后接线。继电器的外壳为黑色胶木，盖子为透明有机玻璃，可以清楚地观察到继电器的信号指示灯。

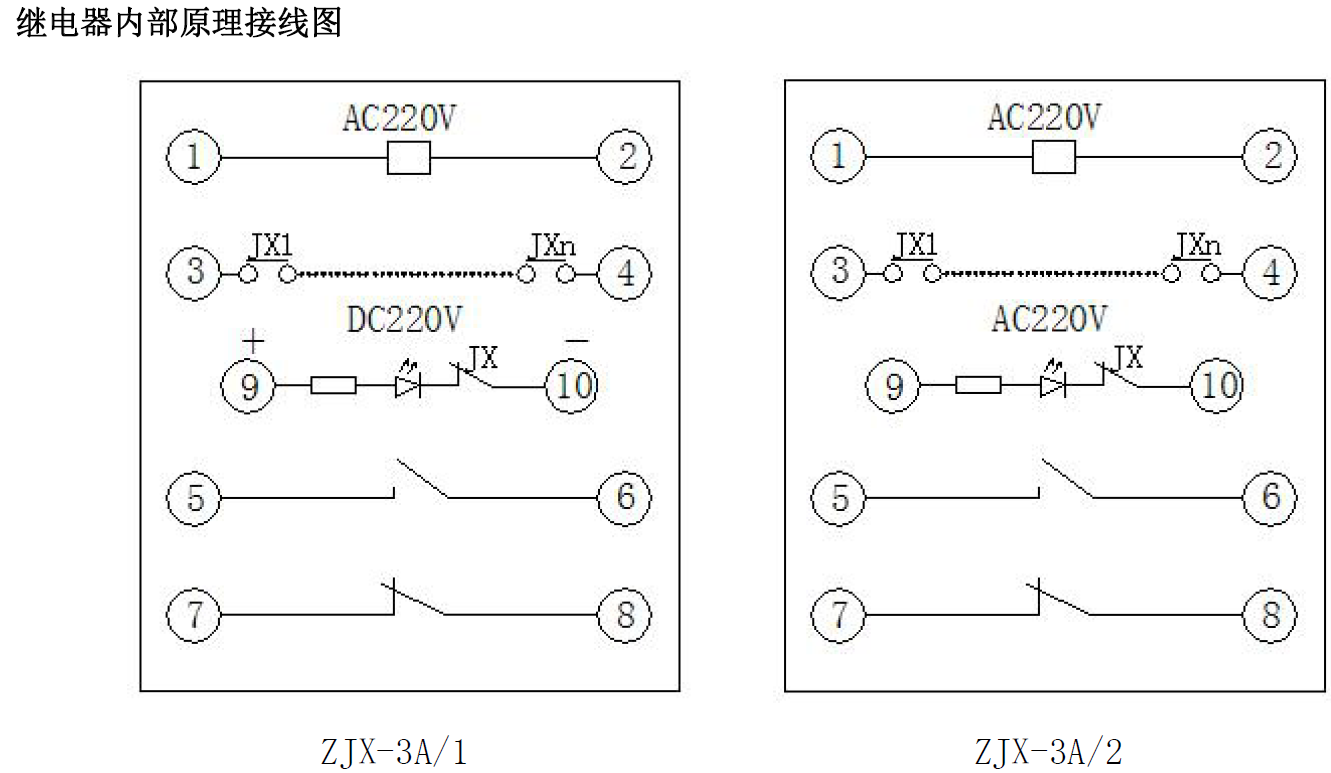

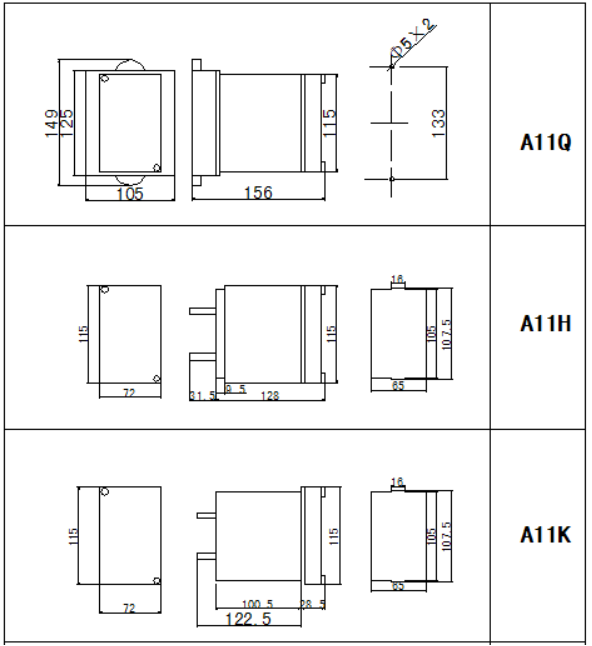

c.外形及安装开孔尺寸见附图A11K、A11P、A11Q、A11H

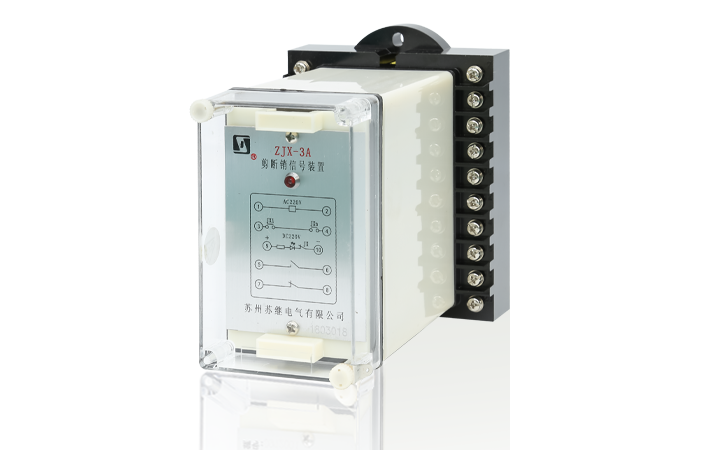

产品优势 ○ ZJX-3剪断销信号装置，用于水轮机保护中，当水轮机某个剪断销剪断时，其中的信号器销体及导线同时被剪断，本产品随之动作，因而使信号系统发出剪断裂信号。
应用安装
调试方法
1） 在额定电压下，先短接接线端子3、4，继电器不动作，然后开路端子3、4，继电器动作。
2） 在装置动作电压不大于85%额定电压时重复5.1 项。
3） 装置输入交流电压下降到100V 后，信号指示灯可靠显示。
技术参数 1）输入交流额定电压AC220V。
2）信号输入额定电压AC220V 、AC110V 、AC48V 或DC220V 、DC110V 、DC48V。
3）产品的动作电压不大于输入交流额定电压的85%。
4）在输入交流额定电压下，产品的动作时间不大于30ms。
5）在输入交流额定电压下，产品的功率消耗不大于5VA。
资料下载
| 文件名 | 产品类型 | 下载 |
|---|---|---|
| ZJX-3A剪断销信号装置 PDF文档 | 产品手册 | 文档下载 |
