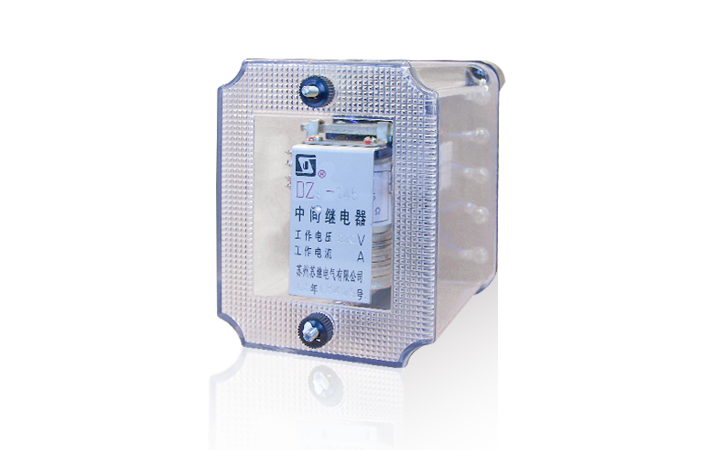

产品(型号)说明 DZB-100 系列中间继电器（以下简称继电器），作为辅助继电器，用于直流操作的保护回路中，以增加主保护继电器的接点数量或接点容量。DZB-115 型为电流动作电压保持继电器，DZB-138 型为电压动作电流保持继电器，借阻尼绕组的短接DZB-138 型还能延时动作。
本系列继电器系电磁式继电器。继电器的线圈装在导磁体的铁芯上，它由工作绕组和保持绕组构成：DZB-115 型，有一个工作绕组（电流绕组）和一个保持绕组（电压绕组)，DZB-138型，有一个工作绕组（电压绕组），两个保持绕组（电流绕组）和一个阻尼绕组（端子7-8）

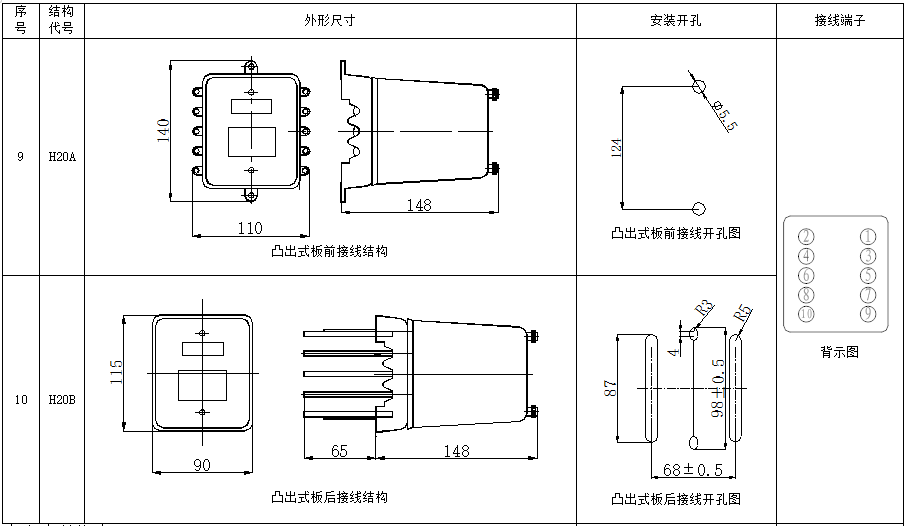

应用安装 外形及安装开孔尺寸见《附录》H20A、H20B。

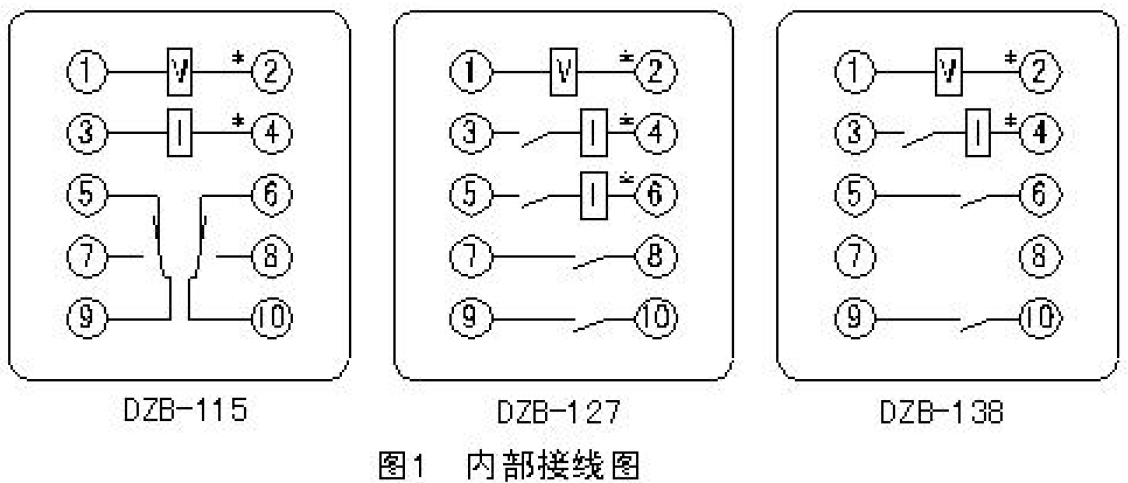

继电器可以前面接线，也可以后面接线，其内部接线示于图1。

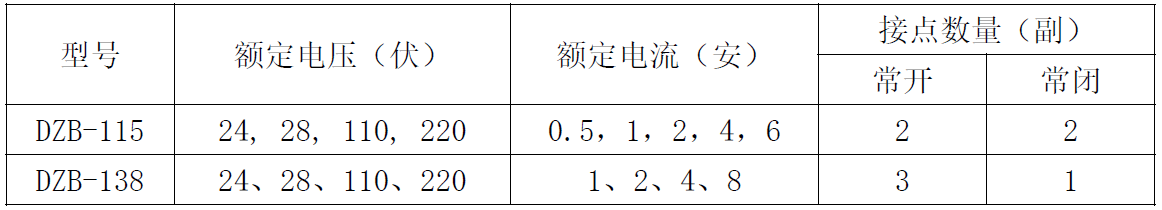

技术参数 1 继电器按照额定数据接点形式的分类：
2 动作值：
(1)DZB-ll5 型不大于80％额定电流；
(2)DZB-138 型30％-70％额定电压。
3 返回值：
(1)DZB-115 型不小于2％额定电流；
(2)DZB-138 型不小于3％额定电压。
4 保持值：
(1)DZB-115 型不小于70％额定电压；
(2)DZB-138 型不小于65％额定电流。
5 动作时间：
(1)DZB-115 型不大于0.045 秒；
(2)DZB-138 型额定电压下，断开阻尼绕组不大于0.045 秒，短接阻尼绕组大于0.06 秒。
6 返回时间：
(1)DZB-115 型断开额定电流，返回时间不大于0.02 秒；
(2)DZB-138 型断开额定电压时不大于0.06 秒。
7 功率消耗：
(1)DZB-115 型电压绕组不大于4 瓦；
(2)DZB-138 型电压绕组不大于10 瓦，电流绕组不大于4.5 瓦。
8 热稳定性：
(1)DZB-115 型电压绕组长期耐受110％额定电压，温升不超过60℃；电流绕组耐受3 倍额定电流历时2 秒；
(2)DZB-138 型电压绕组长期耐受110％额定电压，温升不超过60℃；电流绕组耐受3 倍额定电流历时5 秒。
9 继电器所有电路对外壳和非带电金属部分，以及在电气上无联系的各电路之间的绝缘强度，耐受交流50 赫兹，电压2000 伏，历时1 分钟试验，而无击穿或闪络现象。
注：(1)同一副动、静接点之间的绝缘不试验；
(2)各绕组间耐受交流50 赫兹，电压500 伏，历时1 分钟试验。
10 重量不超过1.1 公斤。
