产品(型号)说明
应用安装

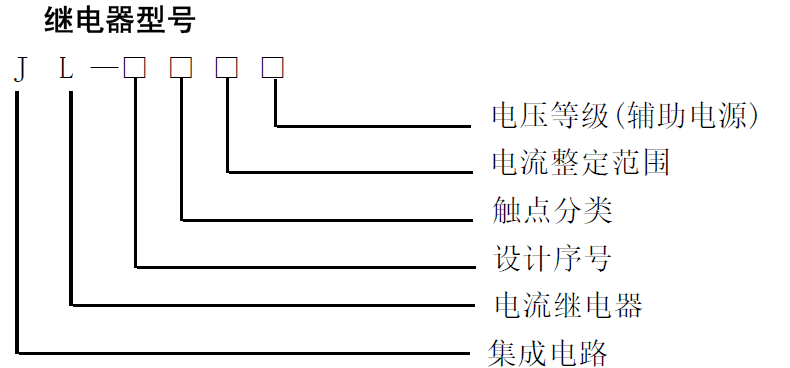

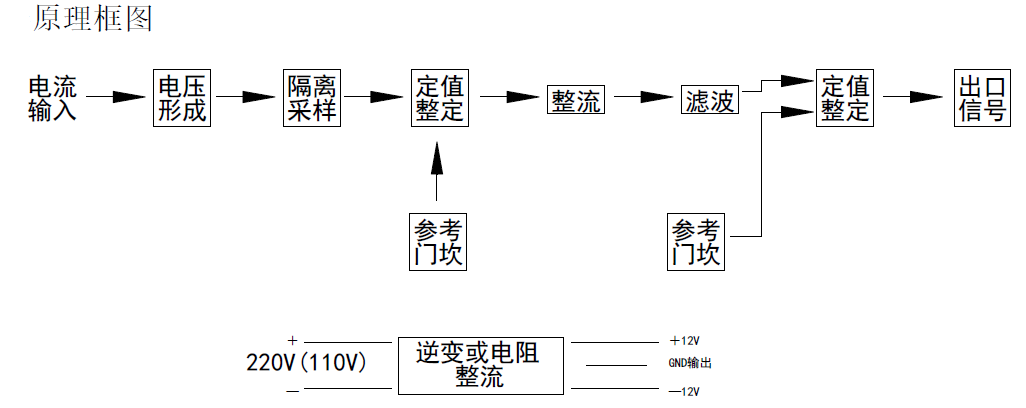

本继电器为静态型继电器，采用进口集成电路构成。继电器主要由电压形成、定值整定、整流、滤波、逻辑判别、出口等回路组成，为使继电器有足够宽的整定范围，继电器定值做成二档，用倍率开关进行切换。同时按照电磁式继电器的习惯方式，线圈采用串并联方式，使其量程可扩大一倍，继电器内部电路均采用集成电路电子技术构成，采用数字式拨盘开关来调节动作定值。

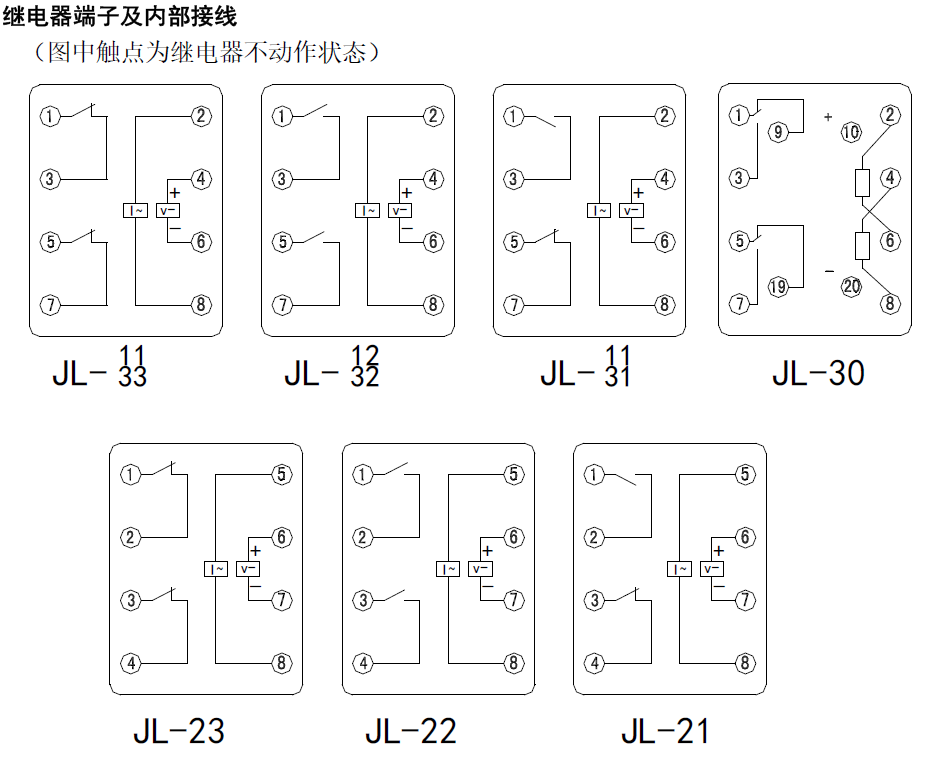

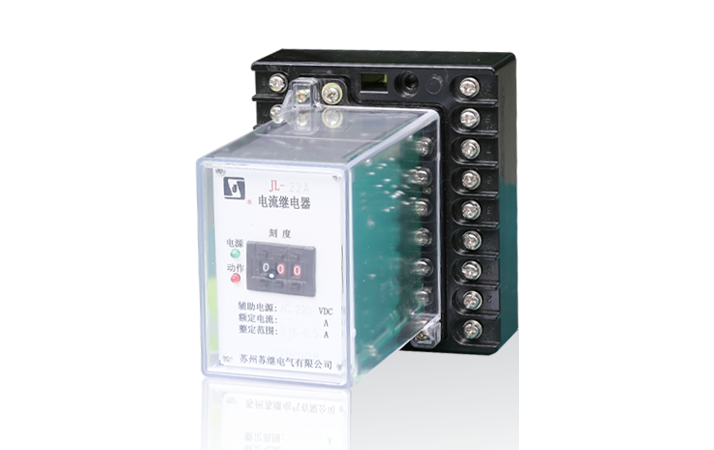

JL 系列静态电流继电器是电磁式电流继电器的更新换代产品，能替代DL-10、20、30 系列电流继电器。

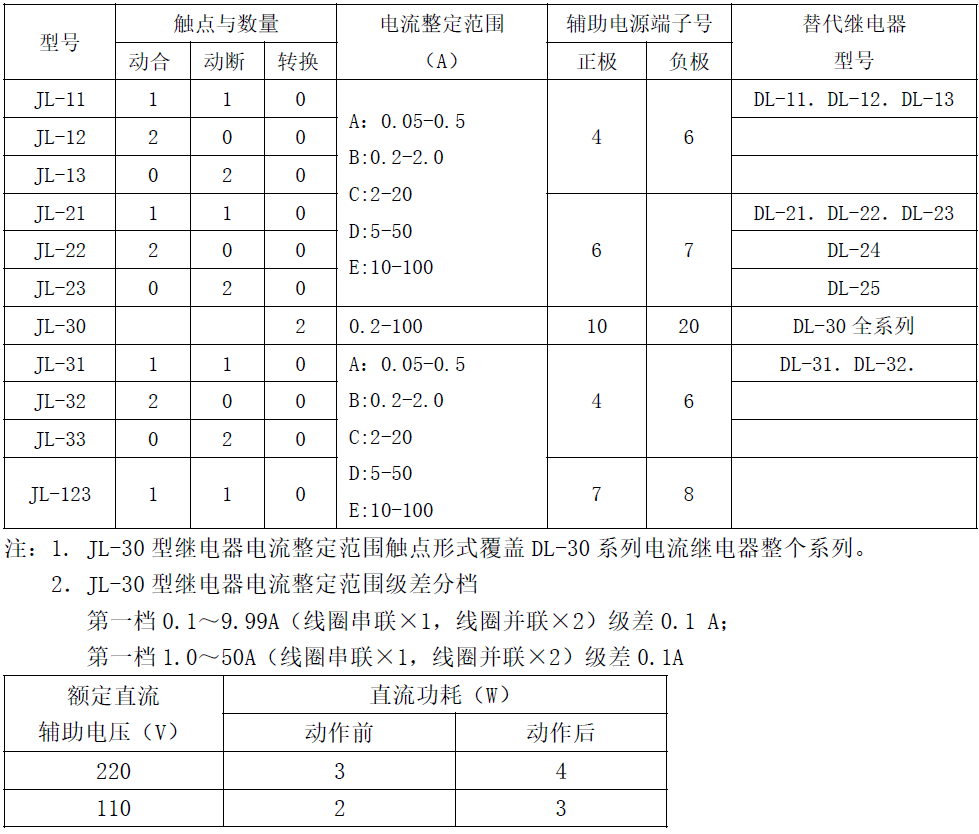

技术参数 1）电流整定范围，级差分档及触点分类见表。
2）直流辅助电压：220V、110V
3）整定值误差不大于土3％（机内设有内整定电位器，用户可自行调整设定到确切的定值）
4）功耗
交流回路功耗小于0.5VA（中间整定电流值时）
直流回路功耗，在额定辅助直流电压，继电器功耗不大于表中的规定值。
5）直流辅助电压允许变化范围：0.8-1.10 倍额定值
6）动作时间：
1.2 倍整定值的动作时间不大于30ms
2 倍整定值的动作时间不大于20ms
7）返回时间：返回时间不大于20ms
8）返回系数：返回系数不小于0.85（机内设有内整定电位器，用户可自行调整具体定值）。
9）触点容量：继电器触点可长期接通5A，分断容量当在直流电压不超过250V、电流不超过2A，时间常数为5 土0.75ms 的电感性负荷的直流电路中为50W。
10）电寿命不低于5000 次
11）绝缘电阻：继电器各导电端子连在一起，对外露的非带电金属部份或外壳之间，用开路电压为1000V 的兆欧表测量其绝缘电阻不小于300 兆欧。
12）介质强度：继电器各导电端子连在一起，对外露的非带电金属部份或外壳之间，应能承受2000V（有效值）50Hz 的交流电压时1 分钟试验而无绝缘击穿或闪络现象。
13）工作环境条件
温度：-10℃~+50℃
相对湿度：不大于90％
大气压力：80~110Kpa
14）抗干扰性能：继电器的抗干扰性能应符合GB6162-85《静态继电器及保护装置的电气干扰试验》的有关要求。
整定方法和使用
本继电器用数码开关整定，每台继电器有三个数字开关，从左到右分别为百位数、十位数和个位数，单位为“A”。当线圈串联时，数码开关所置数乘以倍率，即为整定值，若线圈并联则应将上述结果×2。
例如：数码开关置“125”倍率为“0.1”
若串联则整定值为125×0.1=12.5A
若并联则整定值为125×0.1×2=25A
使用本继电器时，需加直流辅助电压，接入直流电源时，应注意电压等级与额定电压是否相等，并注意电源极性，若极性接反，继电器不能动作，但不会引起损坏。
本继电器面板上有三只电位器，用户可根据实际情况微调。W1 用来调节两档动作平衡，W2调动作值，W3 调返回值。
本继电器在运行过程中不允许拨动拨盘开关，若要改变整定值须使继电器脱离辅助电源。
