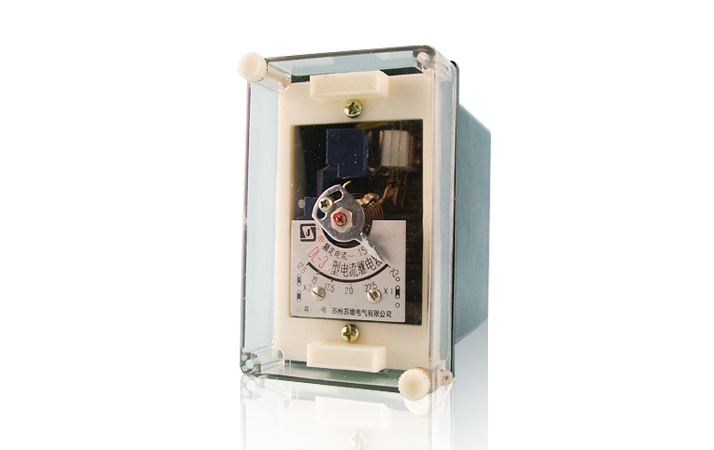

结构原理 1 继电器系电磁式，瞬时动作，磁系统有两个线圈，线圈出头接在底座端子上，用户可以根据需要串并联，因而可使继电器整定变化一倍。
2 继电器名牌的刻度值及额定值对于电流继电器是线圈串联的(以安培为单位)转动刻度盘上的指针、以改变游丝的反作用力矩，从而可以改变继电器的动作值。
3 继电器的动作：电流升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开。当电流降低到0.8 倍整定值时，继电器就返回，动合触点断开，动断触点闭合。

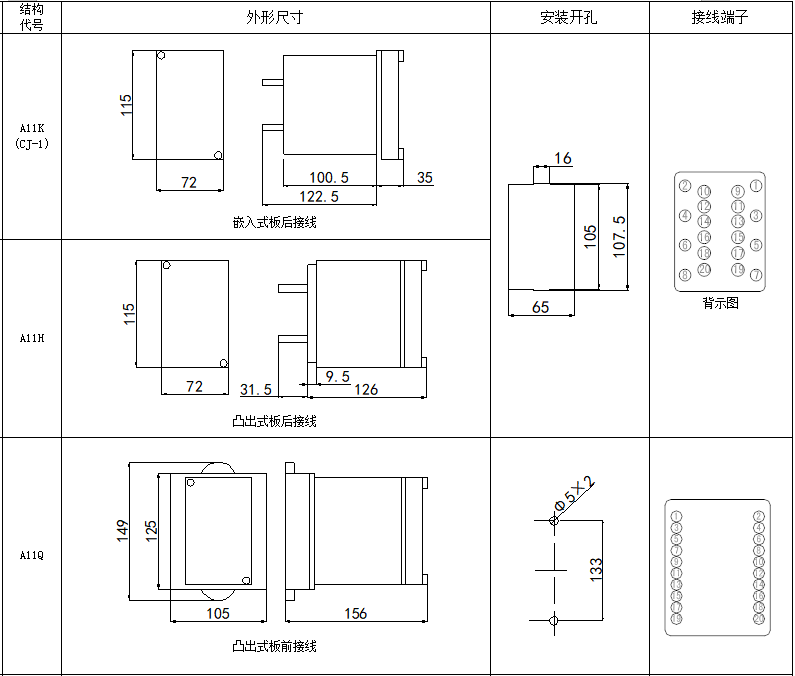

4 继电器有AllK，AllH，A11Q 三种结构见《附录》

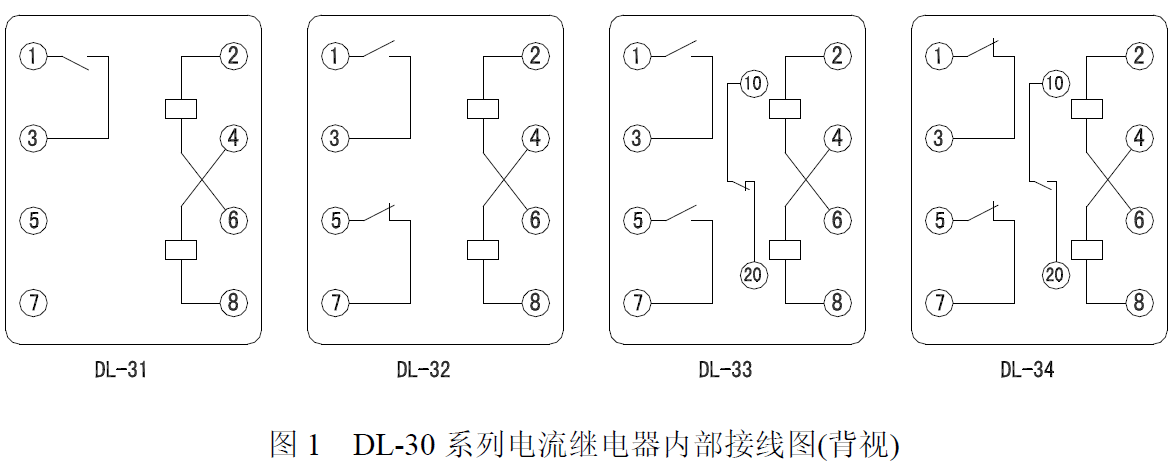

5 继电器的内部接线图见图1。
6 继电器的重量：约0.6kg。

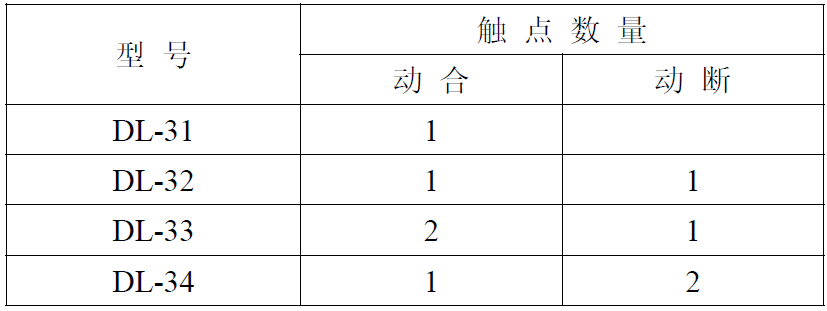

技术参数 1 触点的数量

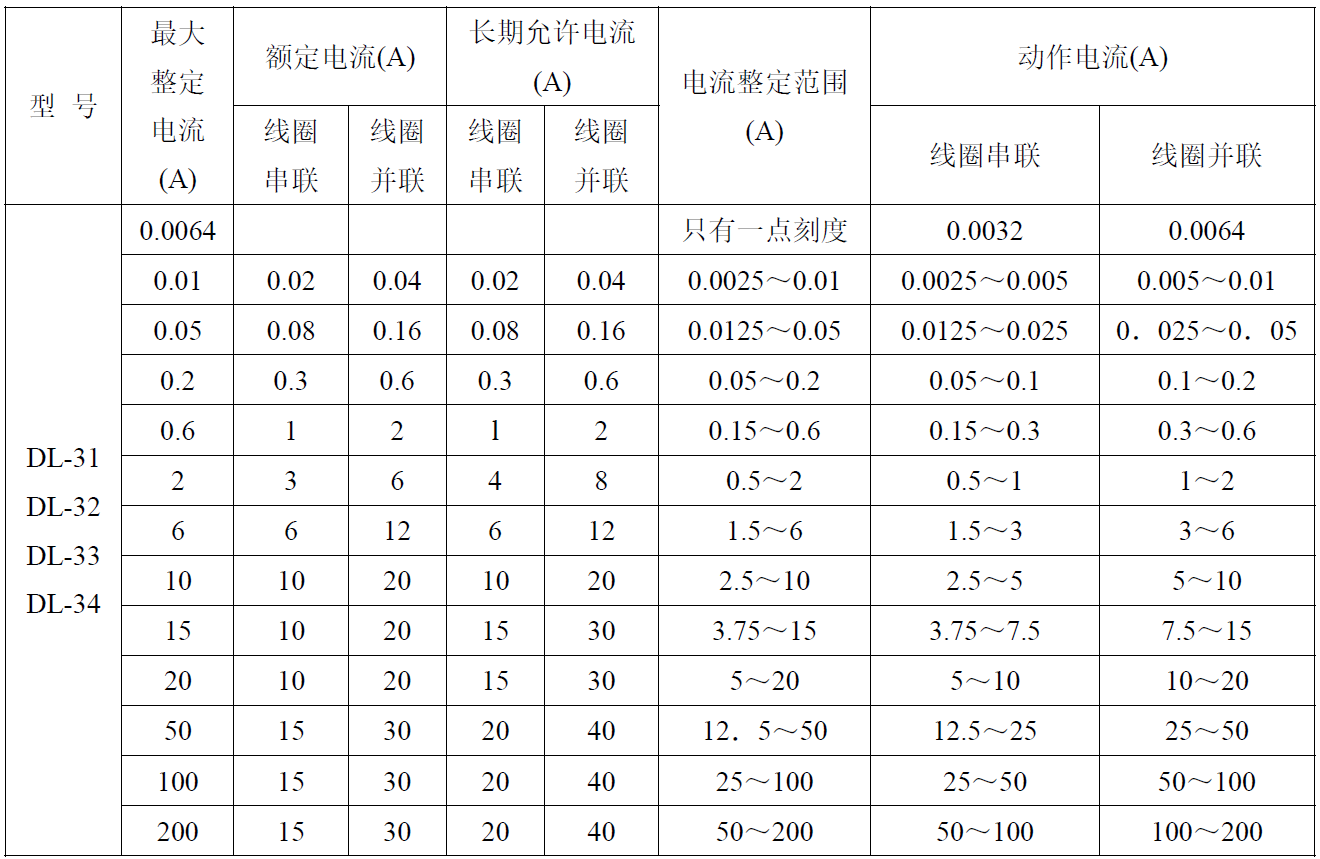

2 按整定值的范围来分：每整定值的动作误差不大于±6％，见表2。
3 继电器刻度极限误差不大于6%。
4 动作值的变差不大于6%。
5 对于DL-31、32、33、34 电流继电器的返回系数不大于0.8，最大整定电流为200A 的不大于0.7。
6 动作时间：在1.1 倍动作值时，动作时间不大于0.12s；在2 倍动作值时间不大于0.04s。

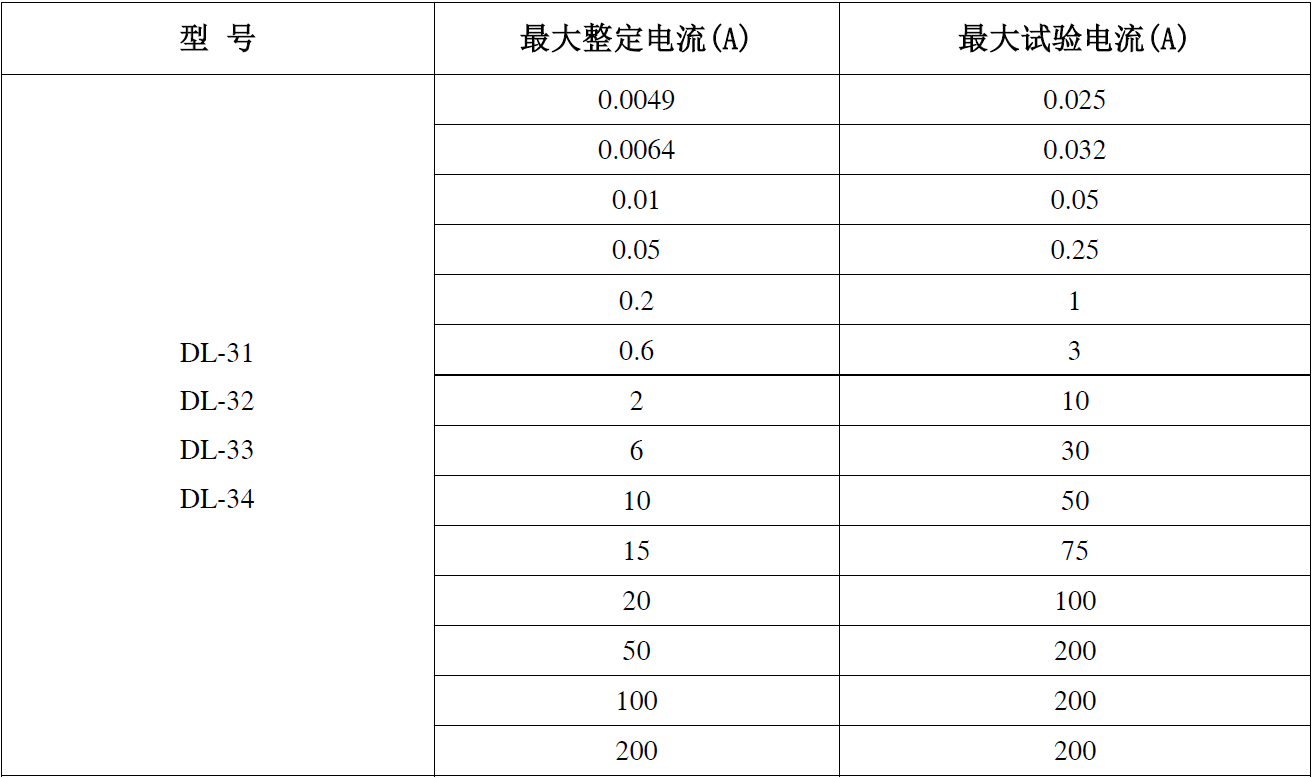

7 过电流能力：线圈串联，从整定值均匀地上升至表3 中所列的最大电流时，继电器不应有使得动合触点不工作的振动。经五次后，继电器仍能满足本技术条件的要求。
8 过电流：继电器当加1.75 倍整定值或更高时继电器的动合触点应无抖动地闭合。
9 当无外来的碰撞和振动时,继电器的各整定(第一点除外)位置上的工作电流为 0.6整定值时，其动断触点应可靠地闭合电路。
10 在动作和返回电流下:继电器的可动系统不应当停滞在中间位置。
11 当周围空气的相对湿度不大于85％，继电器的电路对外壳(外壳上的非导电金属部分)的绝缘电阻，用500V兆欧表测量应当不小于300MF2。
12 继电器的导电部分对外壳(外壳上的非导电金属部分)的绝缘，能耐受50Hz交流电压2kV历时1min的试验。
13 触点断开容量：当电压不大于250V及电流不大于2A时，触点的断开功率，在具有电感负荷的直流电路(时间常数不大于5×10-3s)中为50W，在交流电路中为250VA。

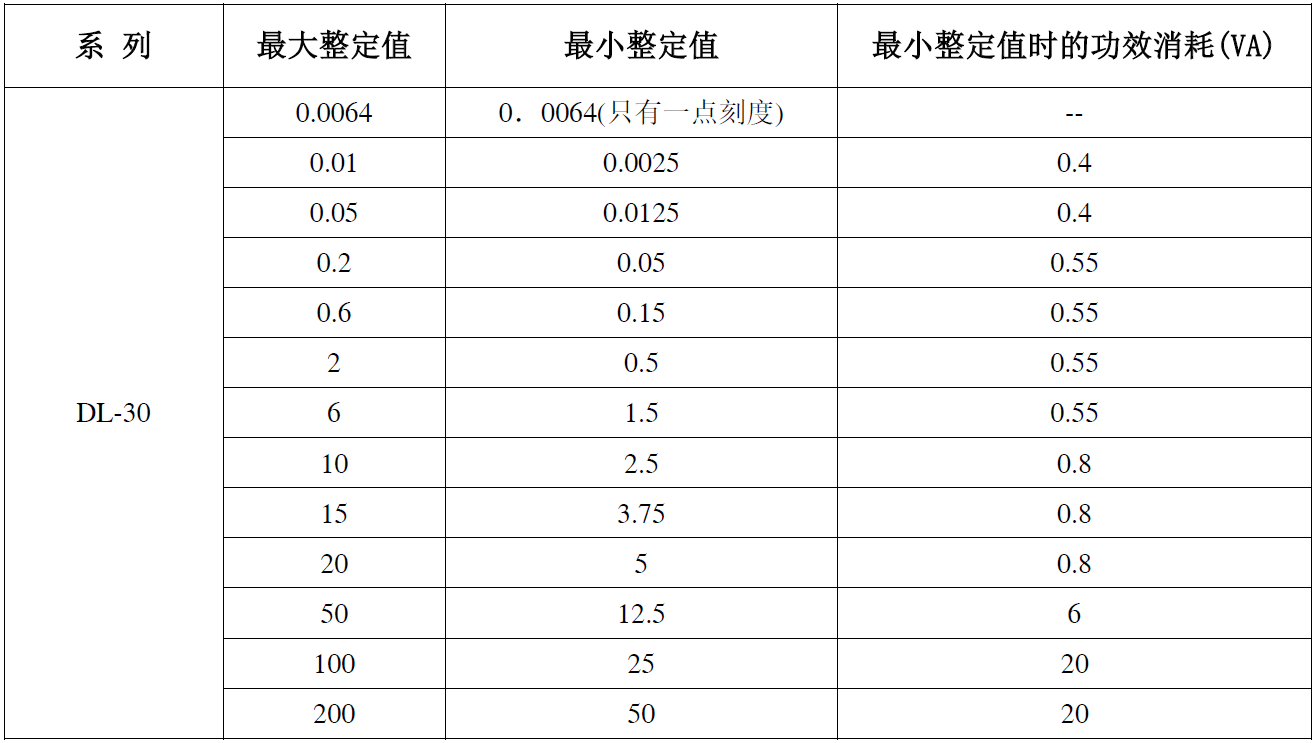

14 功率消耗：在最小整定值处，继电器的线圈所消耗的功率不超过表4的数据。
15 当周围介质度为+40℃时，继电器在表2和表3所示的长期允许电流，电压下长期工作时，不会有绝缘和其他电气元件的损坏，而线圈的温升不大于60'K。
16 寿命：继电器电寿命500次，机械寿命为5000次。
使用维护 继电器使用时，需取去外壳，拨出机器。检查有无在运输中产生的损坏，如动片碰到磁板，游丝各圈相碰，动片轴上的摩擦等，为此，将继电器的指针整定在第一整定点上，用手将可动系统往磁板方向转动，然后放开．可动系统应当转回到原来位置直到止档，然后进行必要的调整和整定。
继电器在重新调整时，必须保证：
a. 可动系统的轴向活动量在0.15-0.3mm 之间。
b. 动片与磁极间的气隙，应当保证继电器在规定的任何工作情况下，动片和磁板不得相碰。
c. 具有动合触点和动断触点的继电器，在动作过程中，桥形触点不得同时接触一动合静触点和一动断静触点。
d. 当指针由第一刻度值旋向最终刻度值时，游丝各圈不相碰。
e. 继电器动作时，桥形触点应当在静触点的中心线上滑动（公差±1mm），动、静触点总气隙不小于2mm。
f. 静触点和限制片之间的距离应不大于0.3mm。
g. 在调整继电器的动作值时，最小整定值的调整主要是改变游丝反作用力的大小，最大整定值的调整主要是改变动片和磁极间的气隙等。
h. 不宜润滑继电器轴和轴承。
i. 不允许用砂纸或其它粗糙材料清洁触点，宜用锋利的刀刃或清洁的细磨石清洁触点，然后用清洁的、柔软的布片擦干净，避免用手指接触触点。
