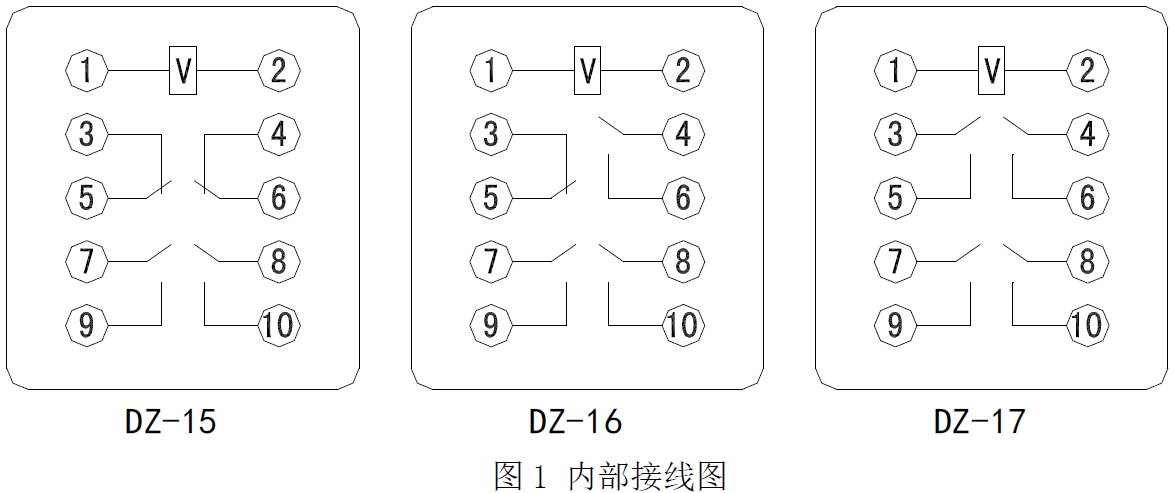

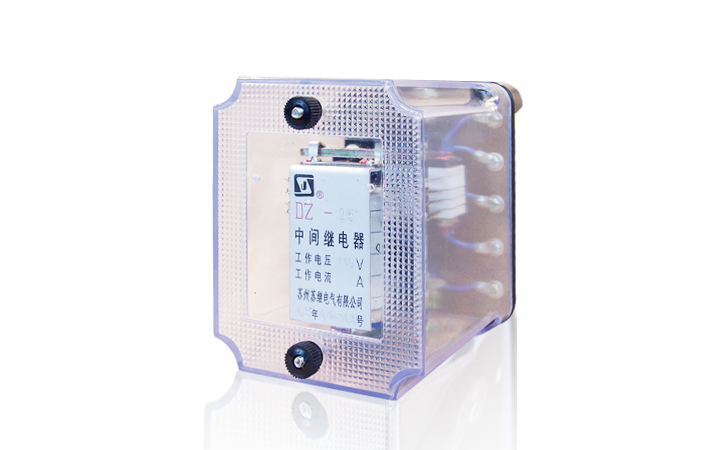

结构原理 DZ-10 系列继电器为电磁式直流电压动作继电器，可以前面接线或后面接线，采用透明壳罩，可以观察到继电器动作情况。当直流电压加在线圈两端时，衔铁向闭合位置运动，此时动合触点闭合，动断触点断开，当断开电源时，衔铁在触点片压力作用下，返回到原始状态。内部接线见下图。
外形及安装开孔尺寸见《附录》H20A、H20B。
检查项目和要求
a. 检查壳罩及内部机芯有无在运输中的损坏现象。
b. 触点间隙：动合触点不小于1.5mm，动断触点不小于1mm，触点超行程不小于0.3mm。
c. 检查动作电压和返回电压等。

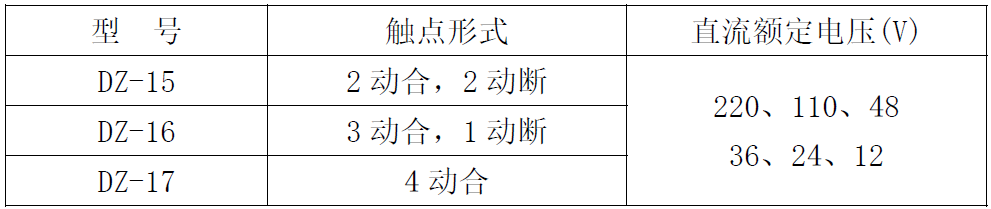

技术参数 1 额定电压及触点形式
2 动作电压：不大于额定电压的70%，不小于额定电压的30%。
3 返回电压：不小于额定电压的5%。
4 动作时间：在额定电压下不大于45ms。
5 功率消耗：在额定电压下不大于5W。
