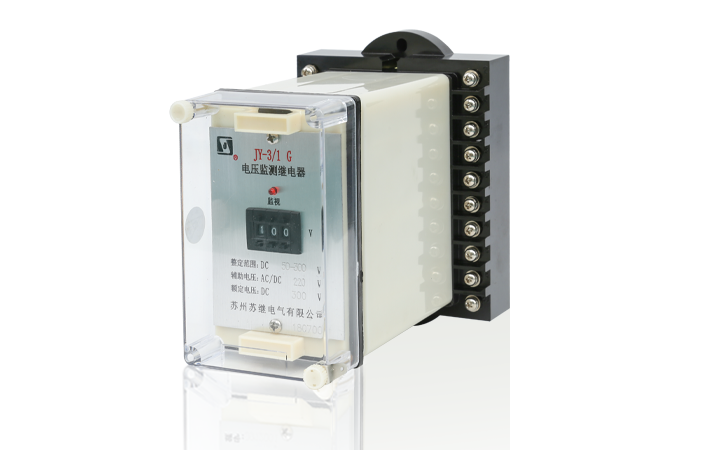

产品说明 JY-3/1G 型电压监测继电器是为直流电源装置设计的监视电压继电器,产品可以监测一路直流母线电压的状态,当母线的电压高于或者低于整定值时,继电器给出不同的指示信号，当电压大于整定值时，继电器动作，监测红灯灭。当电压低于整定值时，继电器不动作，红灯亮。

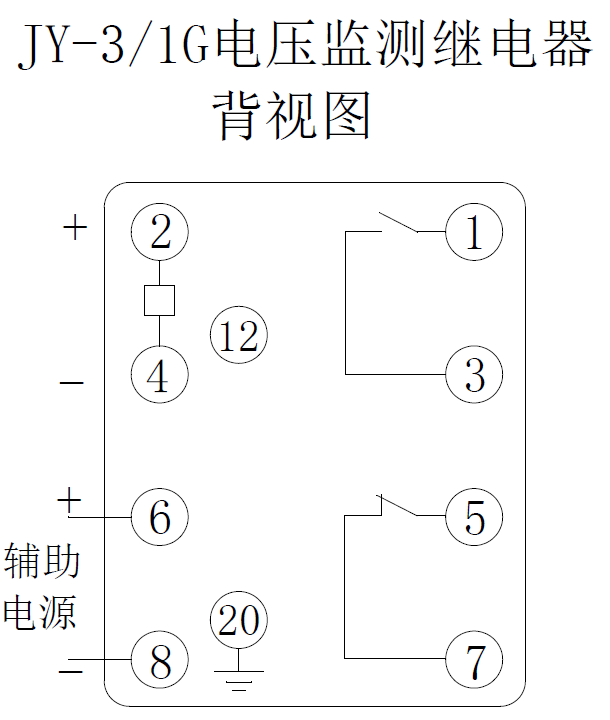

具体的整定值等于拨码开关的数值乘以系数,产品的端子定义如下图所示：
需要监测的直流电压加于端子2(正)、4(负)之间:辅助电源:直流220V 加于端子6、8之间，辅助电源交直流通用。
当端子2、4 上的电压低于整定值时,继电器不动作,红灯亮，触点保持上图所示状态。
当端子2、4 上的电压高于整定值时,继电器出口动作,触点的状态发生改变,常开触点接通，红灯灭。
技术参数 产品满足如下的技术要求
1.动作电压
产品的最小动作电压应等于动作电压整定值,其平均误差不超过±5%,一致性不大于整定值的5%。
动作电压平均误差=(五次测量平均值-整定值)/整定值×100%。
2.返回系数
产品在任一整定点的返回电压与动作电压之比不小于0.9。
3.动作时间
在施加1.1 倍动作值的条件下,产品的动作时间不大于50ms。
4.其余技术条件满足通用继电器的要求。
