结构原理 本继电器系一电磁铁带动一钟表延时机构，电磁铁可以由直流或交流电源供电，本系列中的交流时间继电器其内部装有桥式整流器，将电源整流后供给电磁铁。每台继电器内均有两副瞬时转换触点，一副延时主触点(终止触点)，根据不同的规格，可以安装一副滑动延时触点，其延时整定值，可以等于或小于延时主触点的整定值；继电器由于其安装及接线方式不同，同一机芯可以有三种结构形式，即A11K 为嵌入式安装；A11H 为突出安装后接线；A11Q 为突出安装前接线，见《附录》。继电器盖子上可以装设拖针，以指示继电器动作情况(规格表中型号后带有X 的即为带有拖针的规格)，为便于维修，继电器内部有插件，在取下盖子后即可将继电器部分抽出。

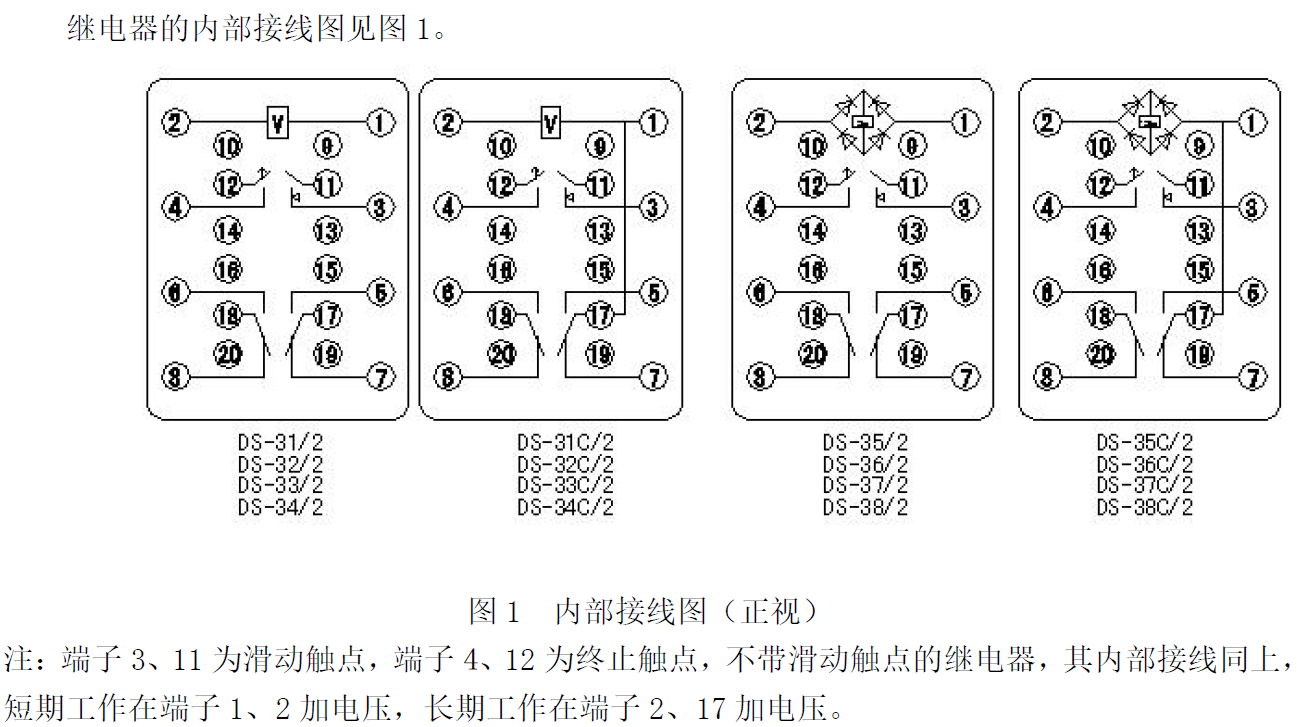

继电器的内部接线图见图1。
技术参数 继电器型号说明：
例：DS-31C/2XA11K
其中：DS 表示电磁式时间继电器；
31～38 为设计序号，并用其第二位数字同时表示延时范围及电源种类(1～4 为四种延时范围，同时表示直流电源，5～8 表示与1～4 相同的延时范围，但为交流电源)。
C 表示长期工作，带有外附电阻；
/2 表示有滑动延时触点；
/X 表示有拖针(凸出安装继电器不设拖针)；
A11K 表示嵌入安装，后接线。
因此上例为：嵌入式后接线延时为0.125～1.25s，长期工作，带有滑动延时触点及拖针的时间继电器(型号不能表示电压规格，因而在订货时要注明额定电压)。
/T 为突出式继电器
如DS-32/2T 为突出式延时为0.5～5s 短时工作，带有滑动延时触点的时间继电器。

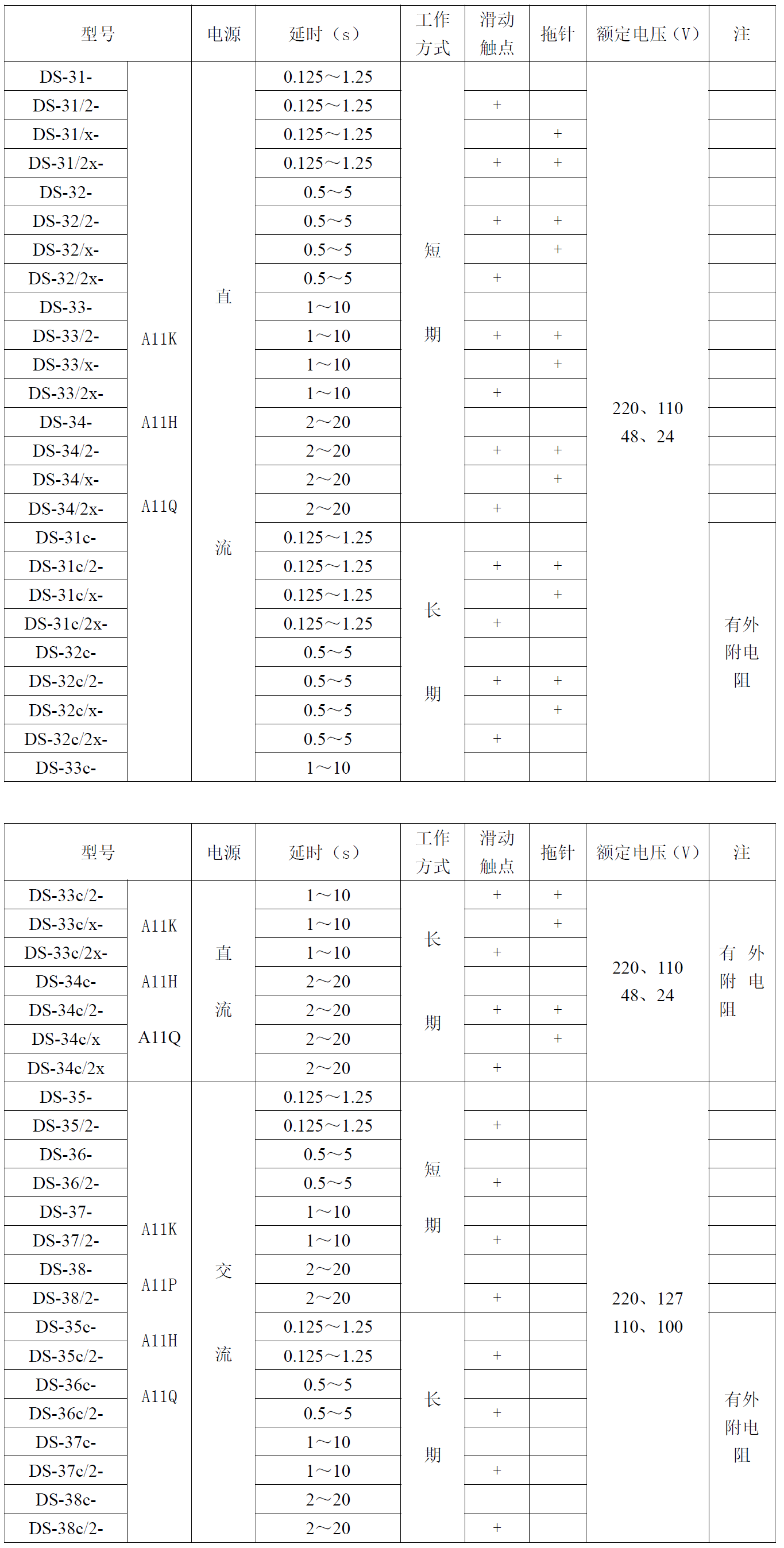

下表为嵌入式继电器的各种规格，突出式的可在型号后加T 字即可不另列表，但突出式继电器没有拖针。
直流继电器动作电压不大于75%额定电压，交流继电器动作电压不大于85%额定电压，返回电压不小于5%额定电压。
继电器延时的变差：(指在20±5℃时10 次动作中，最大与最小值之差)
对于DS-31， DS-31C， DS-35， DS-35C 为0.06s。
对于DS-32， DS-32C， DS-36， DS-36C 为0.125s。
对于DS-33， DS-33C， DS-37， DS-37C 为0.25s。
对于DS-34，DS-34C，DS-38，DS-38C 为0.5s。
