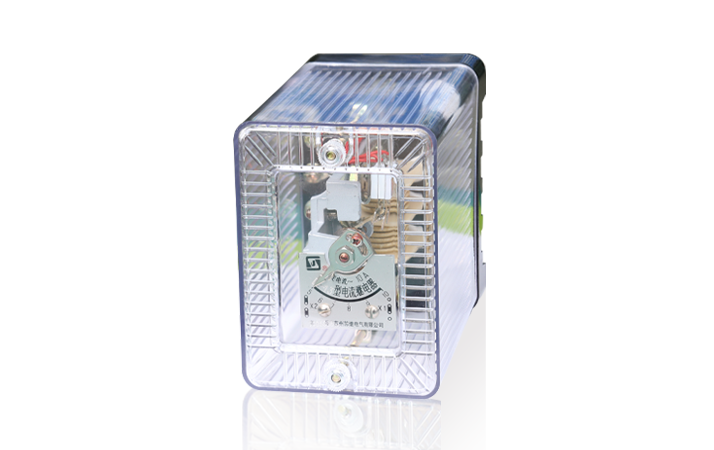

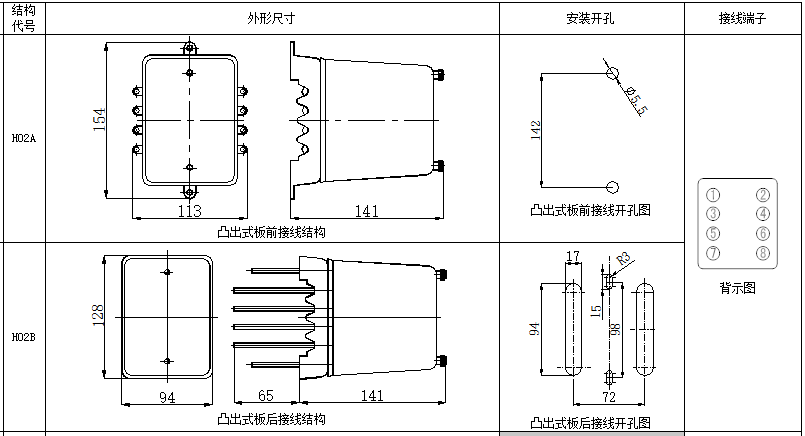

结构原理 继电器安装在垂直的平板上, 可以前面接线或者后面接线。为了前面接线, 工厂供应安装用的挂板和接线用的整套导电零件；为了后面接线，工厂供应安装和接线用的整套零件（螺杆，螺母，垫圈，弹垫等）。外形及安装开孔尺寸见《附图》H02A、H02B。

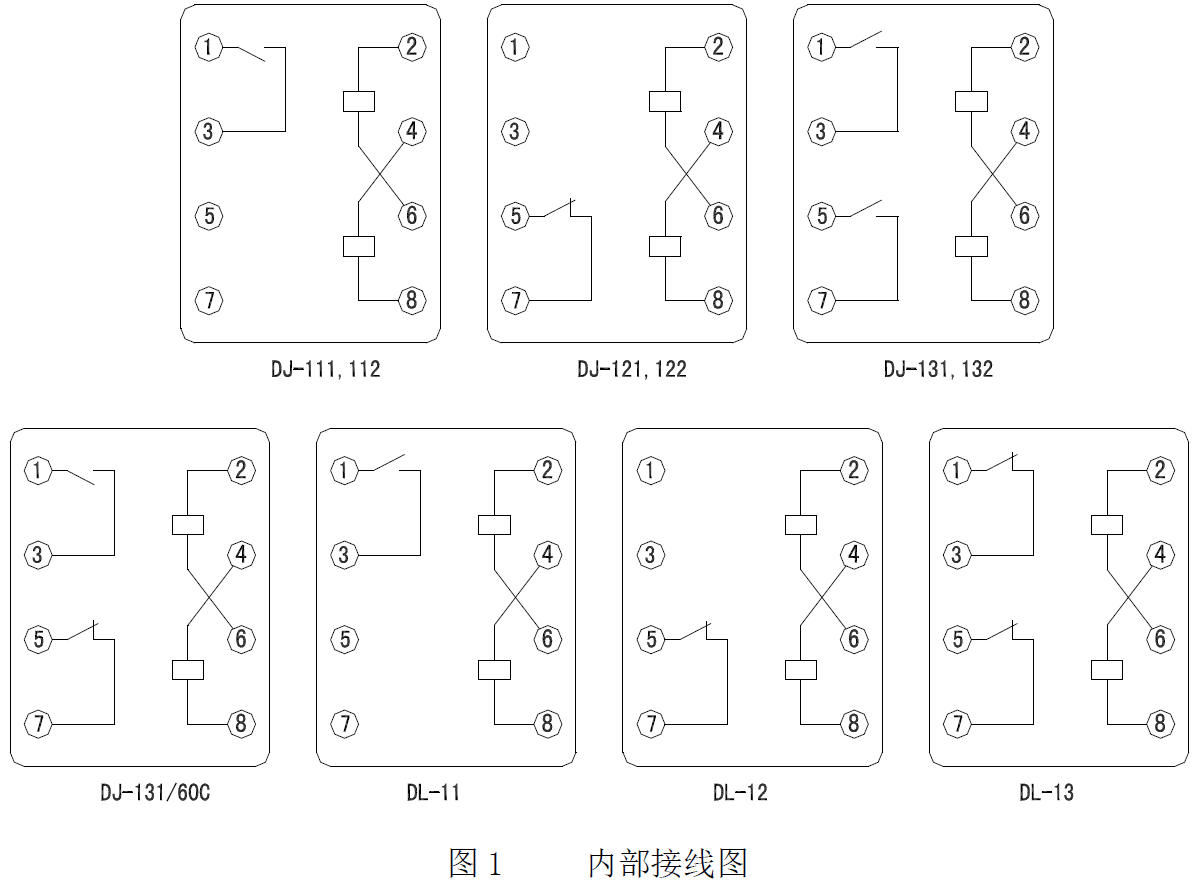

继电器系电磁式瞬时动作，磁系统有两个线圈，线圈的出头接在继电器底座的端子上用特殊的联接片，可以将线圈串联或并联, 因而可使继电器的整定范围变化一倍。继电器内部接线图示于图1。
技术参数 1 接点的断开容量：当电压在220 伏以下及电流不大于2A 时, 在具有电感负荷的直流电路（时间常数T 不大于5×lO-3 秒）中为50 瓦；在交流电路中为250 伏安。
2 动作时间：过电流（压）继电器，在1.2 倍整定值时，动作时间不大于0.15 秒；在3 倍整定值时, 动作时间不大于0.03 秒。低电压继电器在0.5 倍整定电压时，动作时间不大于0.15秒。
3 绝缘强度：继电器的导电部分对外壳的绝缘，应耐受交流50 赫兹，电压2000 伏，历时1分钟的试验。
4 继电器的重量约1 公斤。

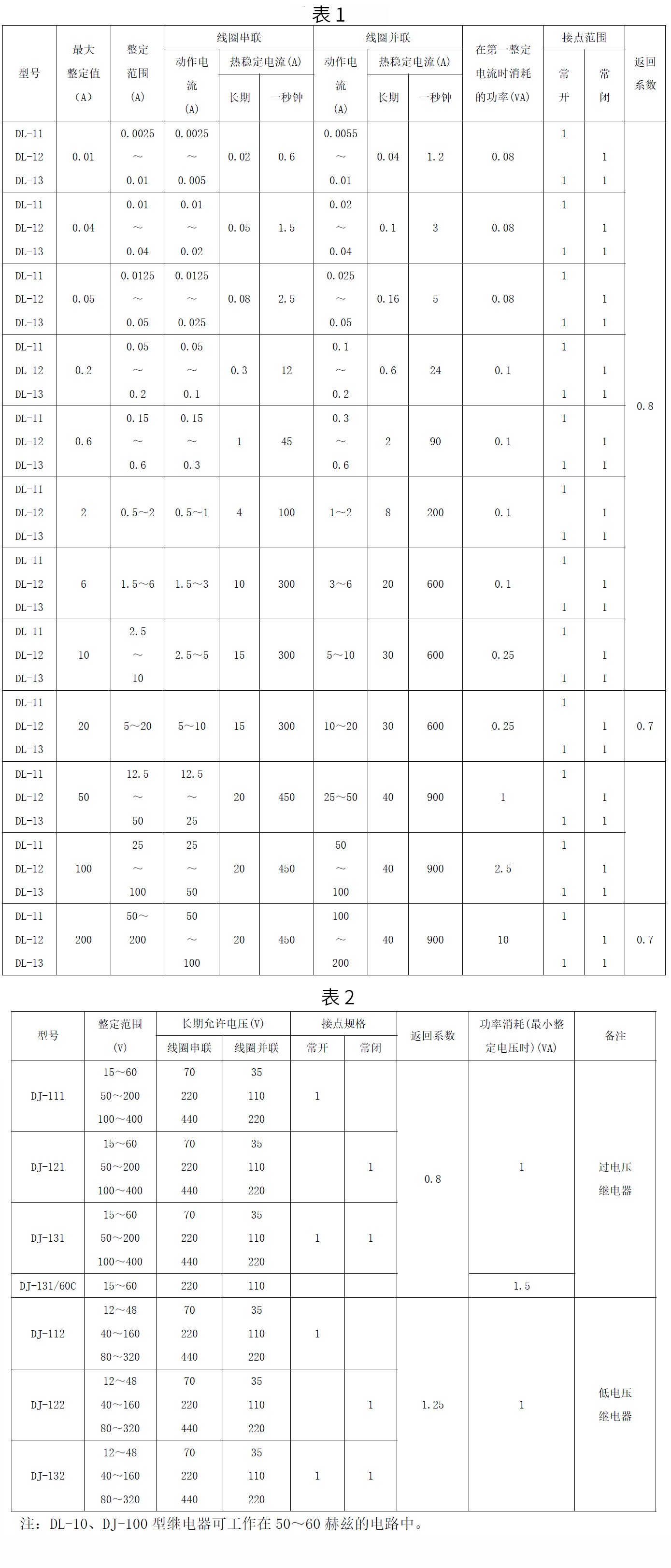

5 电流继电器的技术数据列于表1 中。
6 电压继电器的技术数据列于表2 中。
