应用安装 DT-1 型继电器为电磁式瞬时动作继电器，在磁系统两个极的每一个上面装有一个由两个绕组组成的线圈，一个线圈的一个绕组与另一个线圈的一个绕组串联，继电器的内部接线图如图1所示。
继电器反应加在端子② -④ 和⑧ -⑥ 上的电压向量的几何差，借转动指针以改变弹簧的反作用力进行相角差的整定，刻度以度表示。继电器有一副动断和一副动合触点。

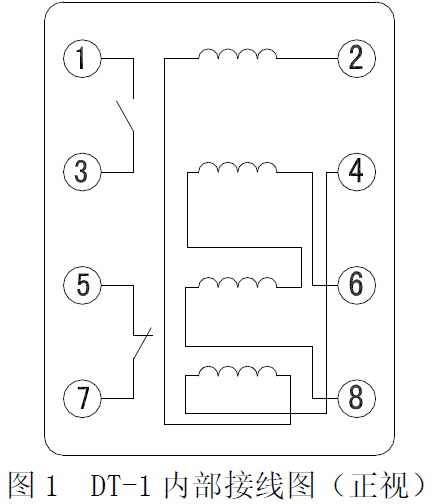

图1 DT-1 内部接线图（正视） 继电器有A11K，A11H，A11Q 三种结构，见《附录》。

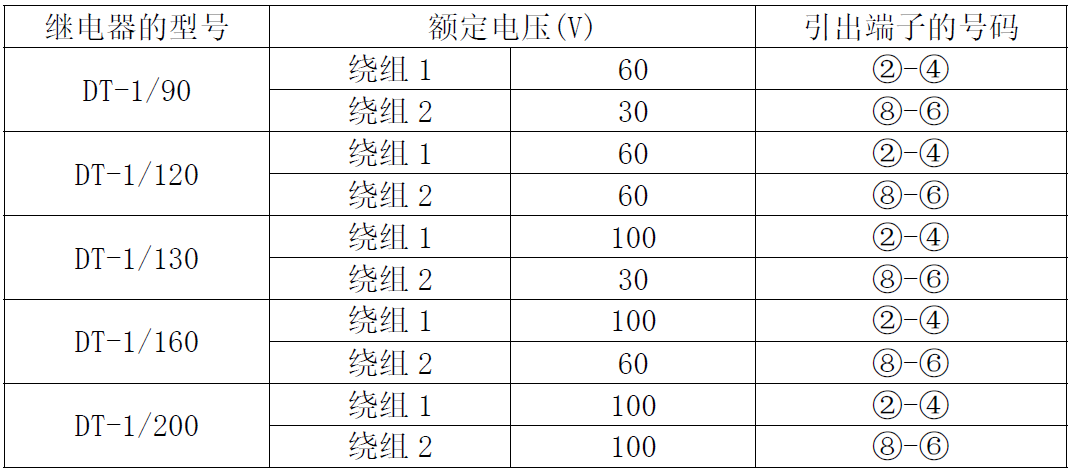

技术参数 1 继电器按照额定数据的规范列于表中
2 在额定电压下，当电压向量间的相角差在20°～40°范围内时继电器动作。
3 任一整定点上刻度准确度不大于±7.5%。
4 在同一整定点上的动作值一致性不大于6%。
5 在额定电压下，继电器按照角度计算的返回系数不小于0.8。
6 在额定电压下，继电器每个绕组所消耗的功率不大于3VA。
