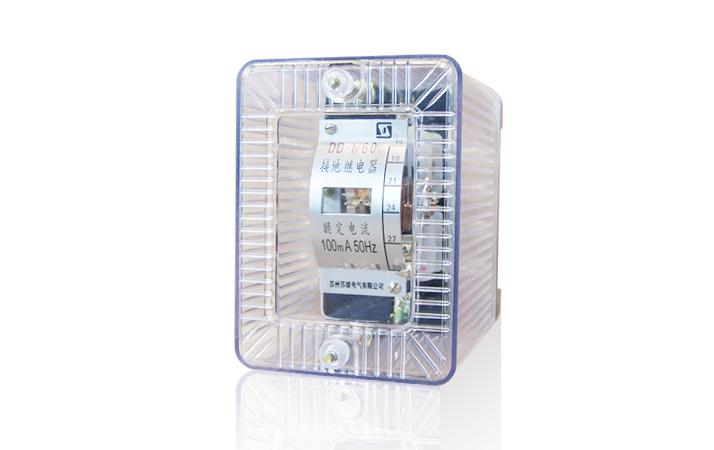

产品(型号)说明 该继电器是将DT-1 型接地继电器装入这种透明壳体中，透过壳罩可以清楚的观察继电器的动作情况。它的动作原理和技术数据相同。
该继电器为瞬时动作的电磁式过电流继电器。继电器的导磁体是由硅钢片迭装而成，上面装有二个线圈是属于电磁型继电器工作原理。
由于继电器用于接地小电流系统中的接地保护，要求有较高的灵敏度，因此除了采用反作用力矩较小的游丝以外，在二个线圈中均增加补偿绕组，它们串联后，经电容器(C＝0.47μF)而构成闭合回路，用于补偿磁化线圈的电抗，使在导磁体中产生同样磁通所需之功率减少，提高继电器的灵敏度，减低损耗。
继电器通过改变端子接线可以串联或并联使用，它具有一个动合触点。

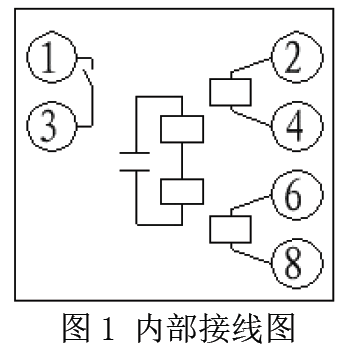

应用安装 继电器内部接线见图1，外形及安装尺寸见《附录》H02A、H02B。
检查项目和要求
1 检查壳罩及内部机芯有无在运输中的损坏现象。
2 应注意机械部分检查，衔铁不能与两边铁芯相碰，更不能卡死，触点间隙不小于2mm,接触要有超行程等
3 动作值误差和变差不大于±6%。
4 返回系数小于0.5。
5 继电器的试验接线可按照DD-11 型或DD-1 型接地继电器。

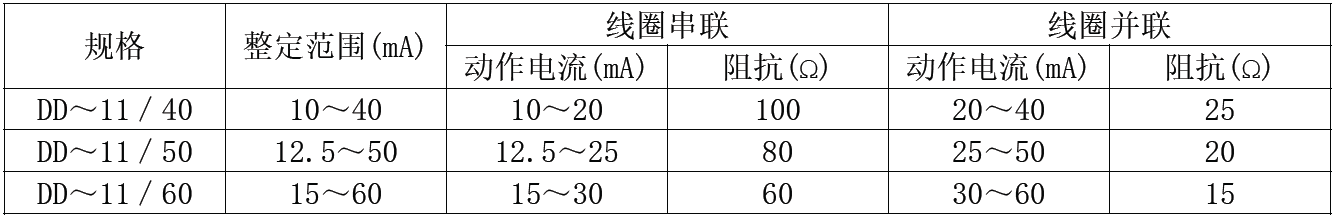

技术参数 1 继电器动作电流的整定范围和线圈阻抗值见下表。
2 各种规格继电器，在线圈串联或并联时，其阻抗角度为+35°
3 额定电流为50Hz、100mA。
4 继电器各整定值误差和动作值变差不超过±6%。
5 返回系数不小于0.5。
6 在最小整定电流时，继电器的功耗不大于0.015VA。
7 在1.2 倍整定电流时，动作时间不大于0.3s。在3 倍整定电流时，动作时间不大于0.1s。
8 当电压不大于250V，电流不大于0.5A 时，继电器触点断开容量在直流有感负荷电路中(时间常数为5±0.75ms)为20W，在交流回路中为100VA
