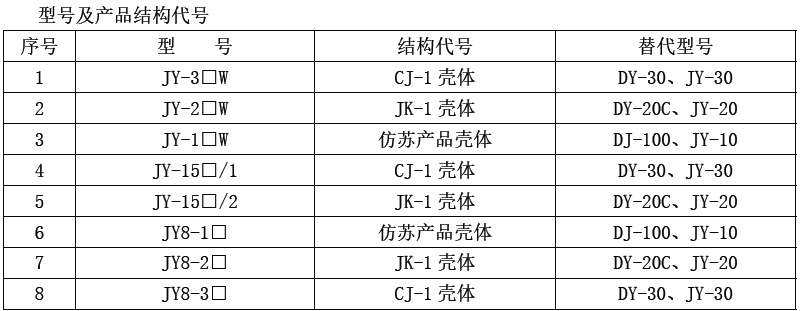

产品(型号)说明
产品优势 ○ 该产品采用集成电路原理构成，它克服了原来电磁型电压继电器触点易抖动，工作时噪音大，动作值、返回值难调整及运输后动作值易变等缺点，它不需辅助电源，可代替DY-30、DY-20C、DY-50、DJ-100 电磁型电压继电器。它的性能优于JY-30 系列电压继电器，不需要有专门的直流回路来作为继电器的工作电源，方便了用户，抗干扰能力增强。
○ 该产品的体积小，功耗低，可靠性高，抗干扰能力强，具有良好的抗震性，并可节约大量原材料，减少工作量，大大降低了劳动强度。该产品的推广使用具有重大的经济效益和社会效益。
应用安装 产品在下列条件能可靠工作
a) 环境温度：-10℃～50℃，24h 日平均温度不高于35℃；
b) 大气压力：80kPa～110kＰa；
c) 最湿月的月平均最大相对湿度90%，同时该月的月平均最低温度25℃,最高温度为40℃时，平均最大相对湿度不超过50%。
d) 使用地点具有防御风、雨、雪、沙等设施，无腐蚀性气体和无爆炸性气体的存在；
e) 使用地点出现的振动响应量和冲击响应量应不超过JB/T9568-2000《电力系统继电器、保护及自动装置通用技术条件》中规定的I 级严酷等级。
技术参数 额定参数及规格
交流电压：100V、200V；
额定频率；50Hz

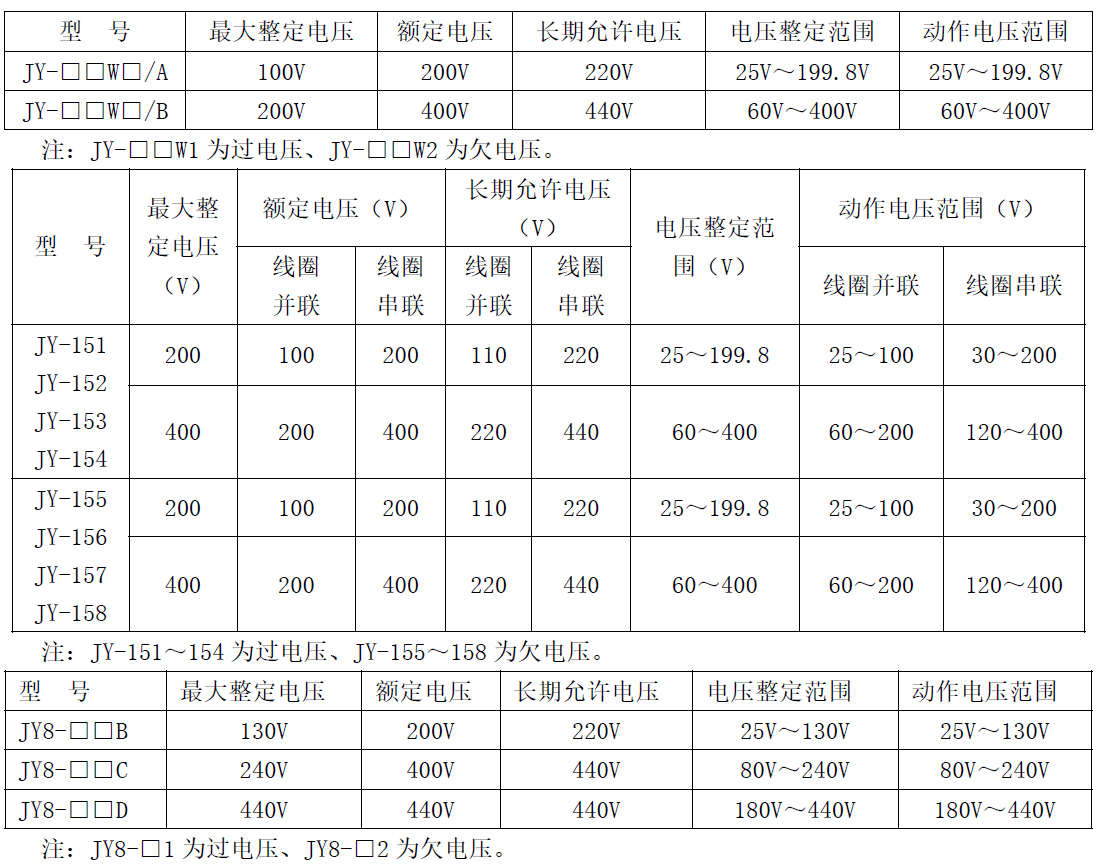

产品的规格：
动作电压
在基准条件下，产品的最小动作电压应等于动作电压整定值，其平均误差不超过±5%，一致性不超过整定值的3%。动作电压的平均误差= ×100%
返回系数
过电压继电器的返回系数不小于0.9。
欠电压继电器的返回系数不大于1.2。
功率消耗
产品的交流回路的功率消耗不超过3VA（额定电压下）。
触点性能
在电压不大于250V，电流不大于2A，功率因数为0.4±0.1 的交流回路中，产品输出触点的断开容量为150VA。
在电压不大于250V，电流不大于2A，时间常数为5ms±0.75ms 的直流有感负荷中电路中，产品输出触点的断开容量为30W。输出触点电路在上述规定的负荷条件下，产品应可靠动作与返回5×104 次。
抗干扰性能
产品应能承受GB/T 14598.13-1998 规定的频率为1MHz 及100kHz 衰减震荡波（第一个半波电压幅值共模为2.5kV，差模为1.0kv）（专用收发信机通道差模为2.5kv）脉冲群干扰试验。
产品应能承受GB/T 14598.14-1998 中规定的严酷等级为Ⅲ级的静电放电干扰试验（当打开壳罩时，严酷等级应降低一级）。
产品应能承受GB/T 14598.9-1995 第4 章规定严酷等级为Ⅲ级的辐射电磁场干扰试验。
产品应能承受GB/T 14598.10-1997 第4 章规定的严酷等级为Ⅲ级的快速瞬变干扰试验。
动作时间
产品的动作时间在1.1 倍实测动作值（10 次动作的平均值）时，动作时间不大于80ms，在2 倍实测动作值时，动作时间不大于40ms，当复查动作时间时，允许测量5 次。欠电压继电器在0.5 倍实测动作值时，动作时间不大于80ms，当复查动作时间时允许测量5 次。

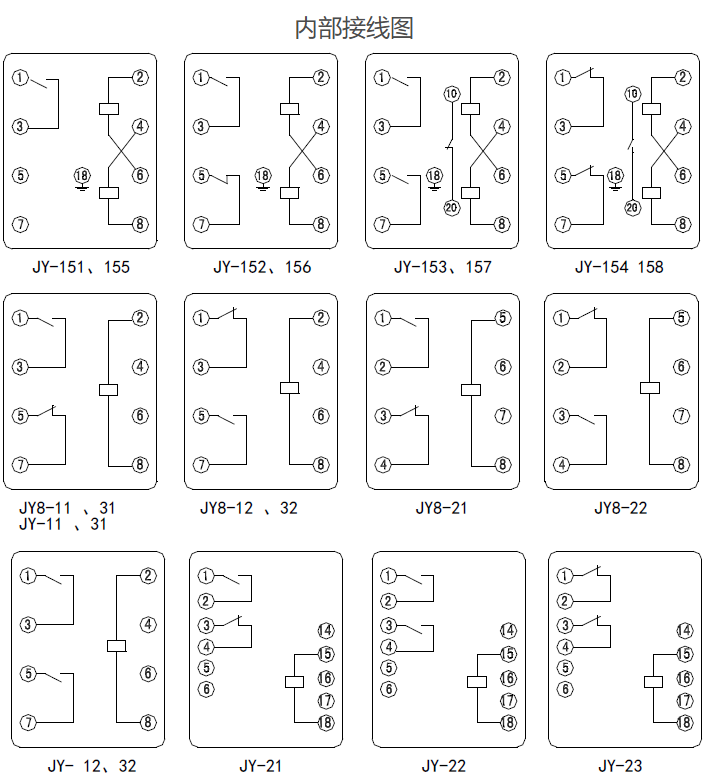

结构、端子及开孔尺寸见资料下载中的《附录》
